?鉆孔傾角測試儀(英國）
隨著我國工程建設蓬勃發展,樁基礎已成為越來越重要的一種基礎形式。鉆孔灌注樁基礎由于承載力大、施工方便的特點而在眾多的樁基礎形式中獨占鰲頭。如何確保鉆孔灌注樁基礎的質量是保證結構安全的重要環節。有人這樣給樁下過一個定義:樁是垂直或微斜埋置于土中的受力桿件。因此確保基樁質量最重要的一點就是要保證基樁的埋置方向及其桿件特性，通俗一點講就是保證基樁的傾斜度符合設計和規范的要求。根據 《建筑基樁檢測技術規范》(JGJ106-2003)的規定，鉆芯孔的垂直度偏差不大于0.5%，在如此嚴格質量要求下，嚴謹準確的定量鉆孔傾斜就成為了重要環節，而PILETEST BIT-鉆孔傾角測試儀正是在這一作業環節中，能為我們提供巨大的幫助。
接下來，就讓我們一起來了解PILETEST BIT-鉆孔傾角測試儀吧！
一
特征及優勢
所有打樁規范都規定了樁軸與垂直方向的允許偏差。一般限制在1.33％（英國ICE）和2％（美國FHWA）之間變化。在地下連續墻和咬合樁中，規范通常更嚴格。優勢如下：
簡便性
與傳統系統不同，BIT使用螺旋鉆/鏟斗本身作為扶正器，因此不需要龐大的系統。BIT可以快速準確地確定干孔和濕孔傾斜度，確定它們是垂直或傾斜的。
規范性
BIT符合ASTM D8232-18標準。
實時性
在鉆孔過程中，可以多次快速測試大鉆孔和地下連續墻，以實現實時的糾正措施
全面性
完成樁的傾斜度可以通過跨孔測試管來測量
二
系統組件
1.BIT儀器，由微控制器驅動，與外圍設備進行無線通信，耐用的電纜與傳感器連接。
2.傳感器包括精密雙軸測斜儀和陀螺儀，防水深度達160m。
3.無線深度編碼器。
4.安裝有軟件和藍牙通信功能的Android智能手機或平板電腦（不包括在內）。

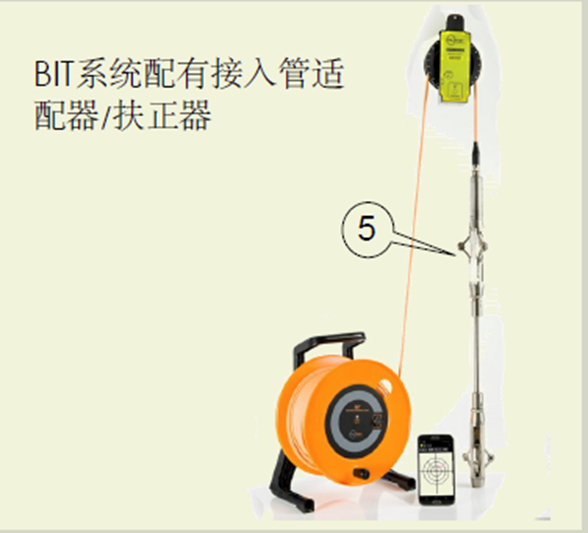

5.進出管適配器/扶正器（可選）

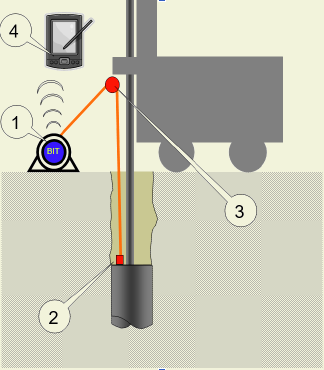

原理圖 1
原理圖 2
三
配件略覽
1

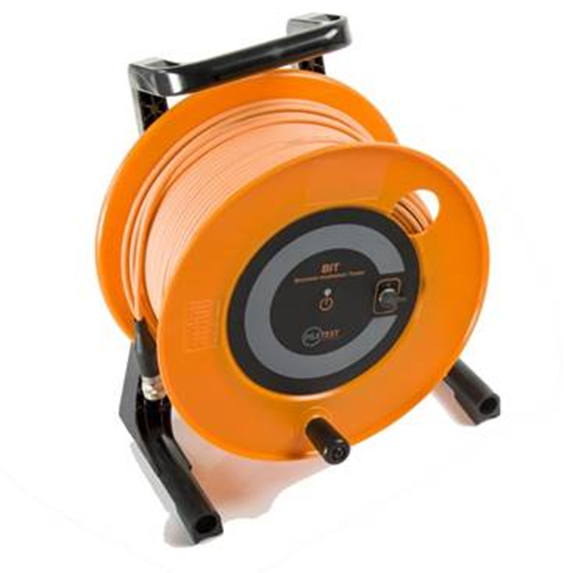

BIT 主機內部電纜盤
主機安裝在防濺電纜盤內，標準長度為100米，其他長度可特殊定制。主電子單元包括一個帶內置充電器的可充電鋰離子電池、信號調理電路、一個2.4Mhz無線收發器（用于與深度編碼器通信）和一個與計算機通信的藍牙模塊。
主機內部電纜盤
2
BIT傳感器
該傳感器包含一個測量傾角的精密雙軸測斜儀和一個固態陀螺儀，在鏟斗旋轉時跟隨傳感器的軸承一起旋轉。鉆頭傳感器電子元件封裝在堅固、防水、外徑為25mm的不銹鋼圓筒內。
帶安裝盤的BIT傳感器
3

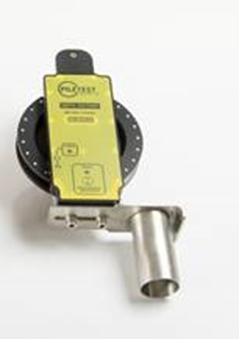

無線深度編碼器
防濺深度計配備了精度為10mm的磁編碼器和將深度讀數傳輸?shù)街鳈C的無線模塊。
無線深度編碼器
4

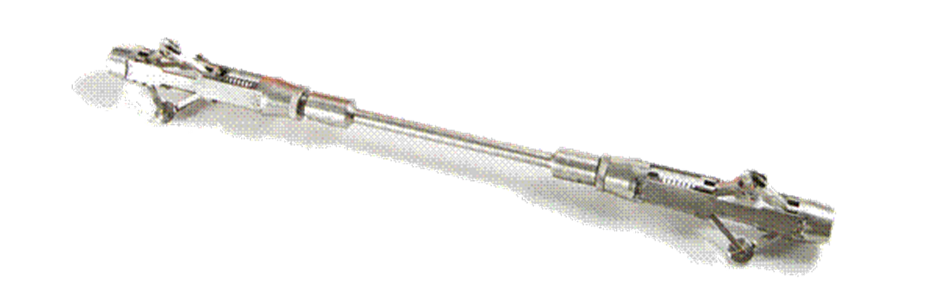

管接頭（可選，用于管內測試）
標準管接頭安裝在內徑45mm至67mm的檢修管內。其他尺寸可特殊訂制。
管接頭
注：其他配件將在訂購時一一列出，本文便不一一列舉
四
實際操作與理論支持
1
實際操作
在開孔中，傾斜儀剛性地連接到鉆頭（鏟斗或螺旋鉆）并且深度編碼器懸掛在鉆機上。然后將鏟斗降低（最小軸轉動）到開孔中。在傾斜讀數的預定深度處停止下降，并且通過對傾斜度進行積分來實時計算偏差。當將鏟斗向上拉到地表時，重復該過程。產生的閉合誤差分布在整個深度上。通過可選的進出管適配器，BIT還可以檢查鉆孔樁的傾斜度。
操作視頻?
若打不開視頻，可查看瑞科儀器公眾號查看操作視頻，或是點擊以下鏈接查
看微信原文觀看操作視頻https://mp.weixin.qq.com/s?__biz=MzUxODkxMjkyNA==&mid=2247484897&id
x=1&sn=1261845fdc4f5842559b3d75219c674d&ch
ksm=f980eb12cef76204aacb3e5ff18c808a669d33b4
(1)對于編號為[n]的每個測試點，X-Y方向的傾斜通過以下關系轉換為n-E方向的傾斜
(2)對于深度=D處編號為[n]的每個樁號，樁軸在n-E方向上的偏差計算如下。

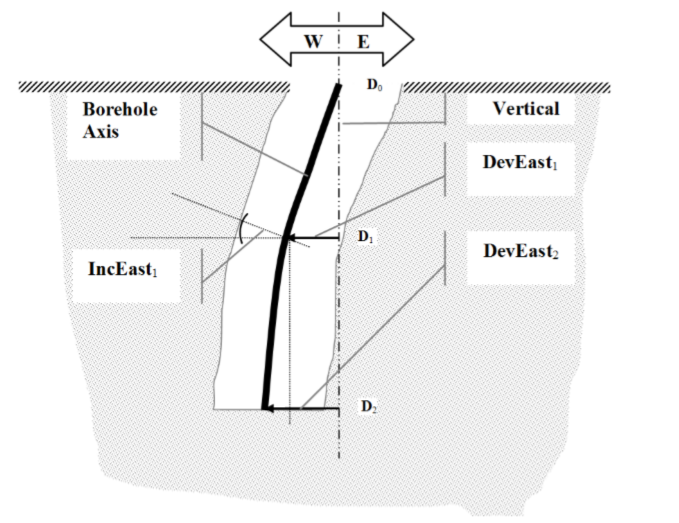

傾斜度和偏離
以極向量表示的組合偏離為：
(3)理想情況下，對于最終表面讀數N，總計算偏差rn應為零。
(4)如果閉合誤差rn小于預先確定的閾值（表示為樁長的分數），則閉合誤差在所有擋塊之間成比例分布。
(5)如果閉合誤差rn超過閾值，操作員將收到警告，并可能需要重復測試。
(6)對于每個停止點，將校正的向下和向上偏差進行平均并轉換為極坐標。

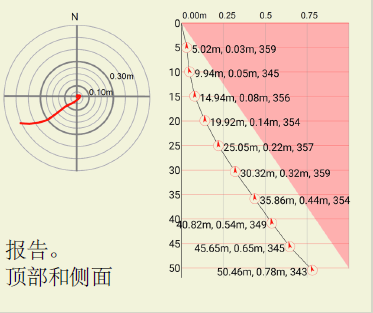

生成報告
五

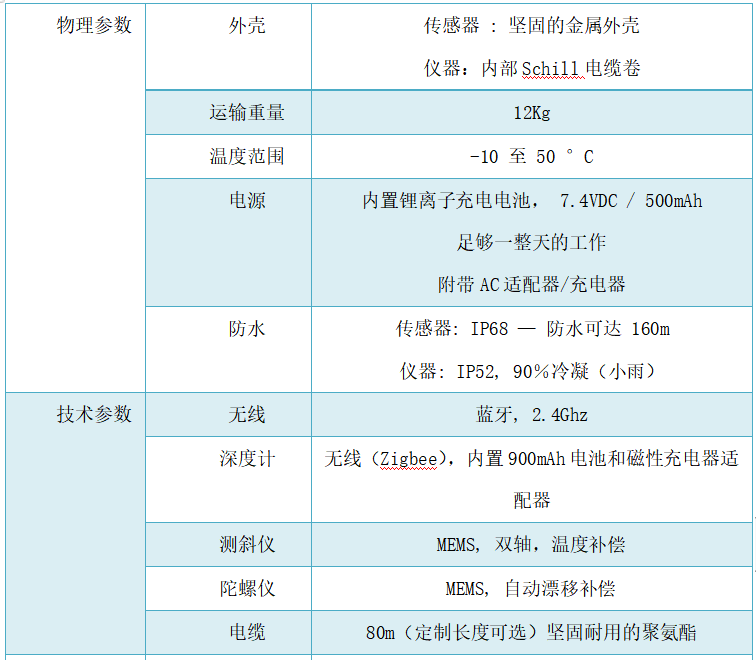

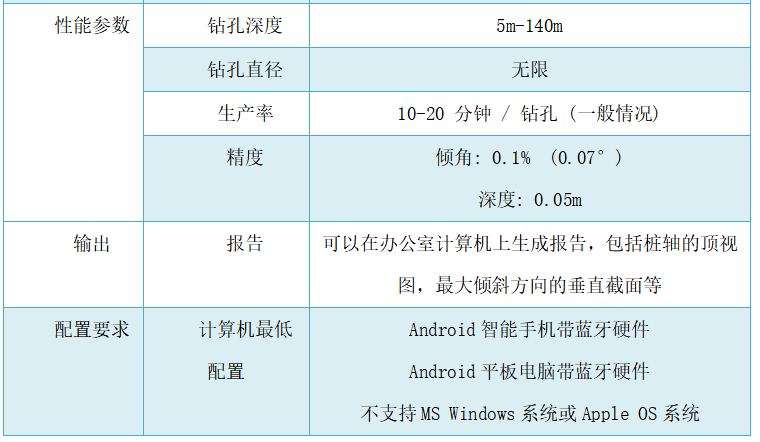

技術參數
結束語
在實際鉆孔施工中,由于地質條件、鉆孔機具、施工操作人員等因素的影響,導致樁孔會產生局部的偏移或扭曲。一般來講,實際的樁孔中軸線不是一條絕對的直線。而在鉆孔灌注樁施工過程中, 能否保證樁的垂直度滿足施工規范與質量評定標準的要求, 是衡量該樁施工質量與承載能力的關鍵指標。傾斜度檢測成為控制性檢測項目, 要求檢測快速、可靠。
因此施工企業、監理單位有必要采用一種現場可操作性強、簡單易行、使用方便的快速檢測方法, 且能保證傾斜度的檢測精度, 提高速度,保證灌注樁施工的連續性。而PILETEST BIT-鉆孔傾角測試儀出色的測試精度，便捷的操作，簡便的操作系統，正是在鉆孔傾角測試過程中最有力的助手。
感謝您的耐心閱讀，如想進一步詳細了解鉆孔傾角測試儀，可聯系瑞科（廣州）儀器科技有限公司，隨時歡迎您的叨擾喔！
