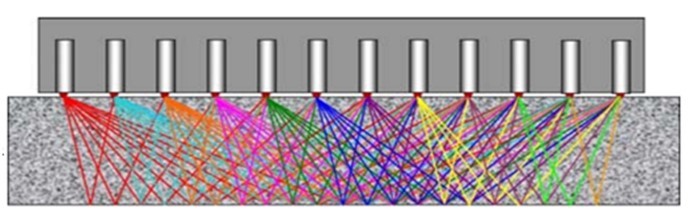

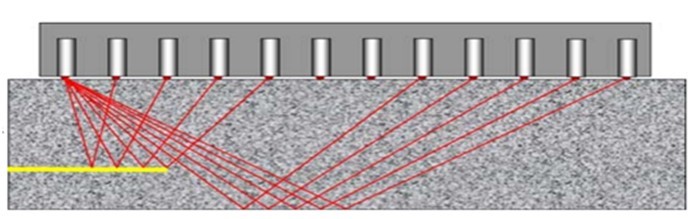

MIRA A1040超聲波探頭由4×12個干點換能器陣列和一個控制單元組成，換能器為信號發射和接收裝置，可發射周期脈沖。探頭內的控制單元激活一排換能器作為信號發射端，而其它排的換能器作為信號接收端。下圖表示第一排換能器發射信號，其它換能器接收信號。圖中顯示了信號傳播路徑。此后，下一排換能器發生信號，其右側的換能器接收信號。此過程循環重復，直至前11排換能器都已經激發過信號為止。

合成孔徑聚焦超聲成像

固體中的聲波有縱波、橫波和表面波三種類型。傳統方法只利用縱波，橫波和表面波攜帶的信息被忽略。改用橫波檢測有以下好處：

• 信噪比提高：超聲橫波在混凝土中的散射比縱波弱，因而橫波檢測的噪聲更低；

• 分辨能力有所增強：識別越小的細節需要的波長越短，而混凝土中橫波的波長大約是同頻率縱波波長的60%;

• 缺陷的反映更明顯：因流體中的聲波只有縱波，橫波遇到欠密實、縫隙和空洞等缺陷后幾乎全被反射，其反射系數大于縱波。

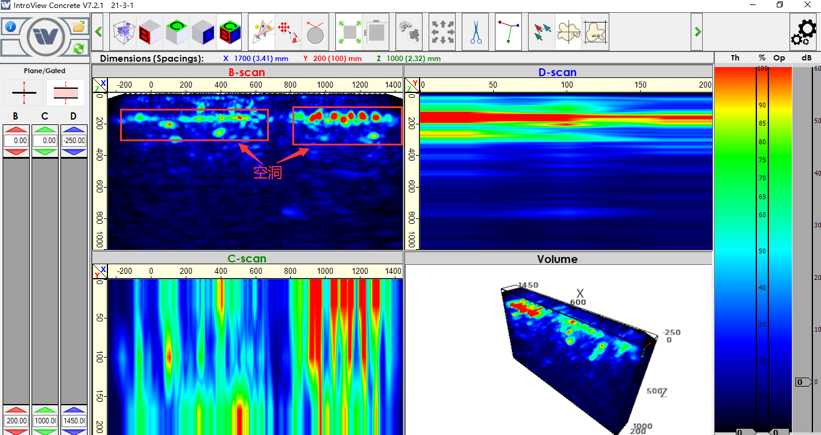

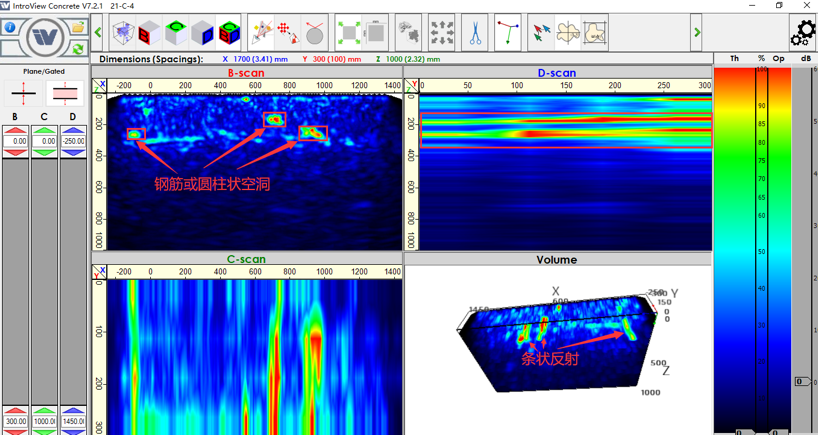

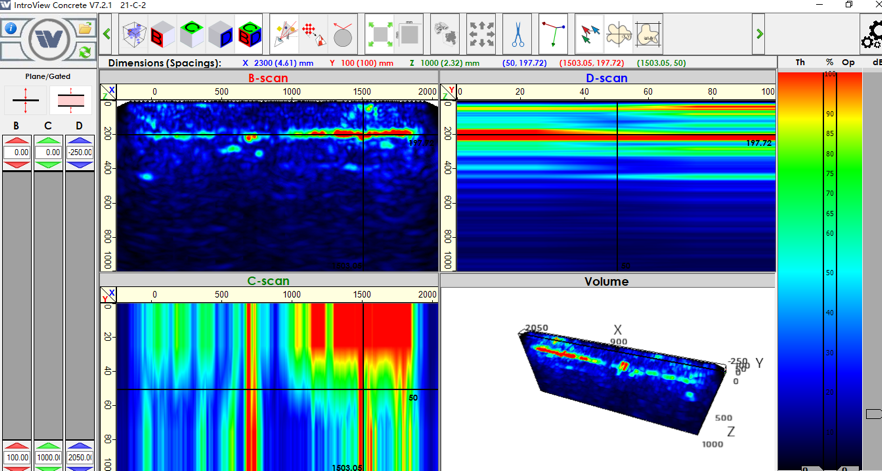

據采集得到的實時二維圖像。用不同的顏色表示不同強度的反射。也可以使用Introview Concrete 3D軟件將在多個位置測量的結果整合，在計算機中上生成三維圖像，更加直觀。

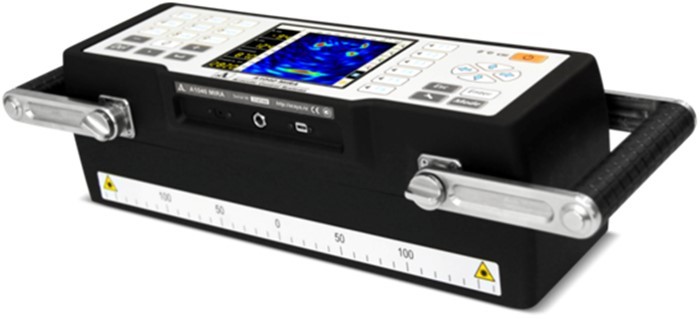

• 干點接觸剪切波換能器，帶陶瓷防磨帽

• 25～85 kHz中心頻率

• 換能器裝載有彈簧，保證在不平整表面順利工作

• 相控陣天線，帶48個換能器，呈4×12排列，尺寸365×115×125 mm，重量4.5kg

• 測試深度：50～2000mm

• 可充電電池，5小時工作時長

• 每測點數據采集處理時間：不大于3s

• Introview Concrete軟件用于3D成像

• 工作溫度：-10°C至50°C

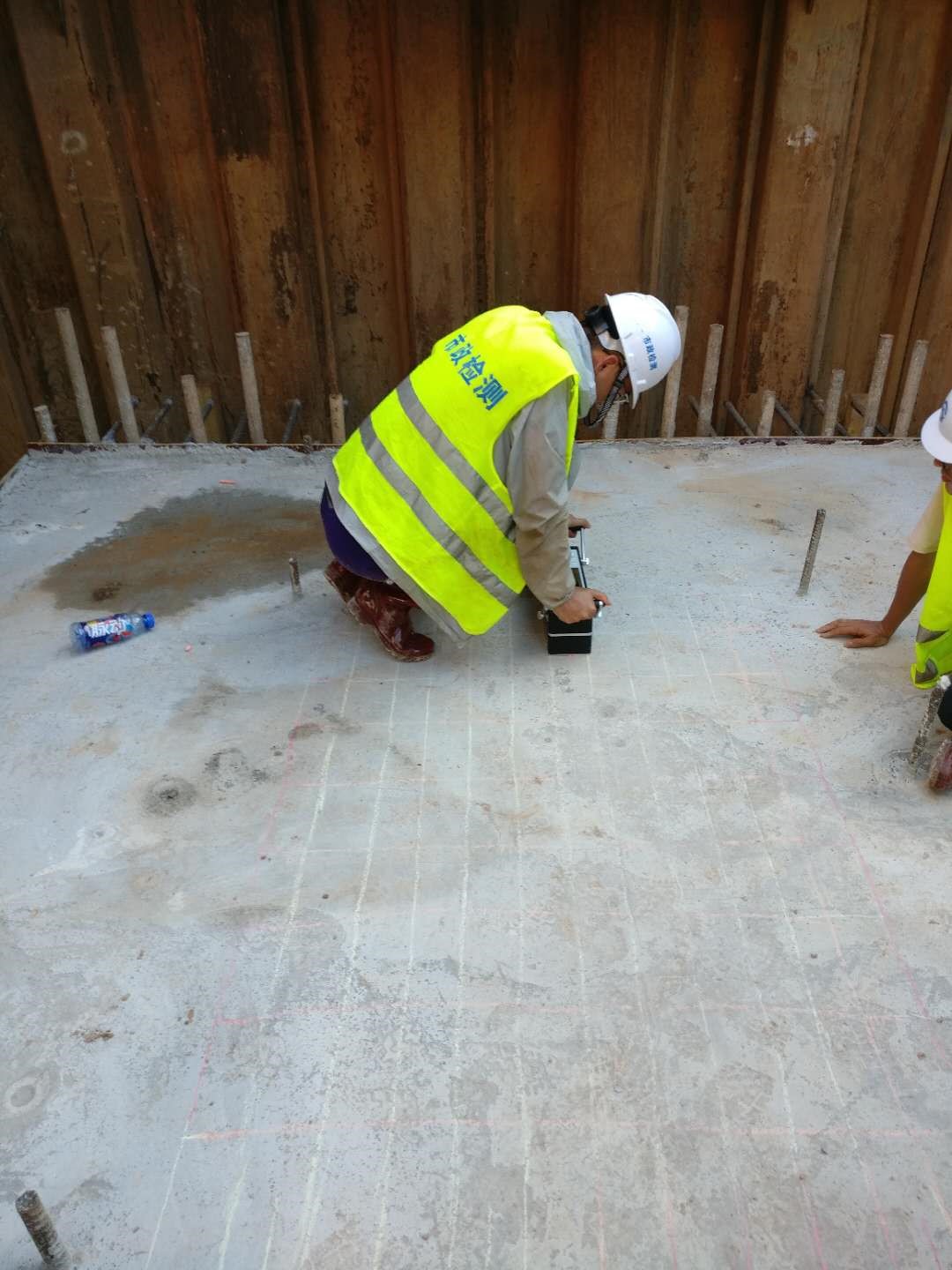

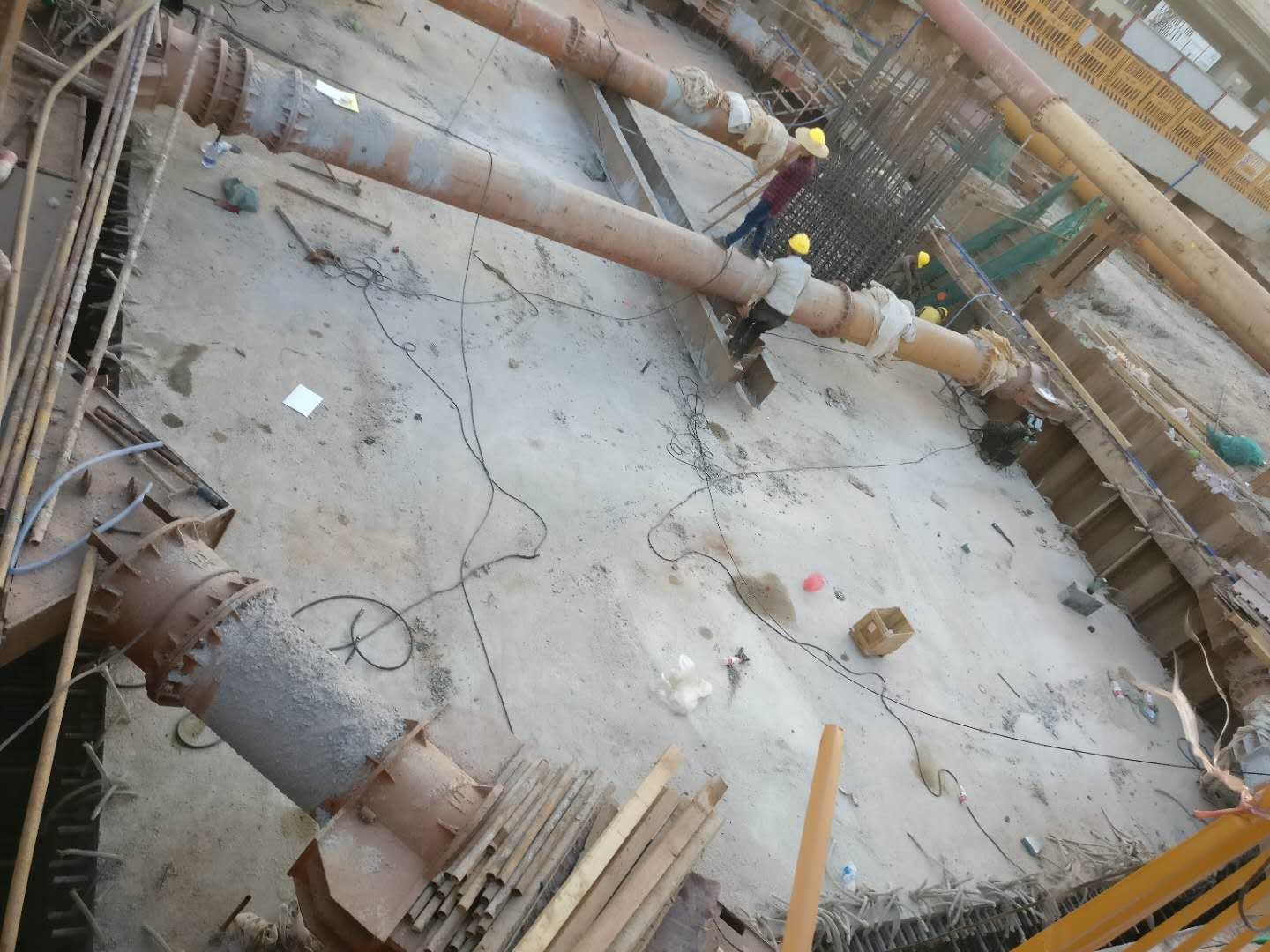

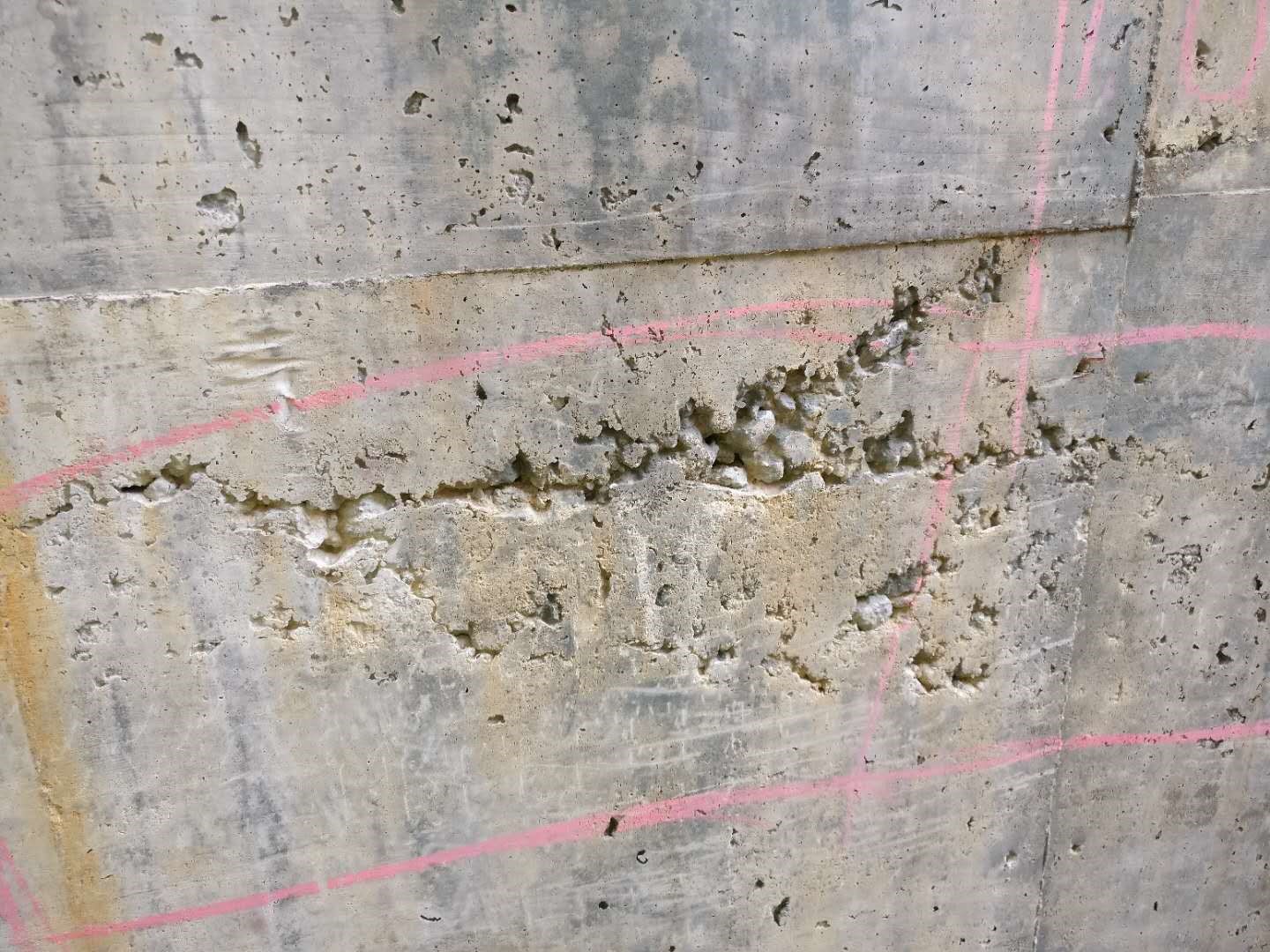

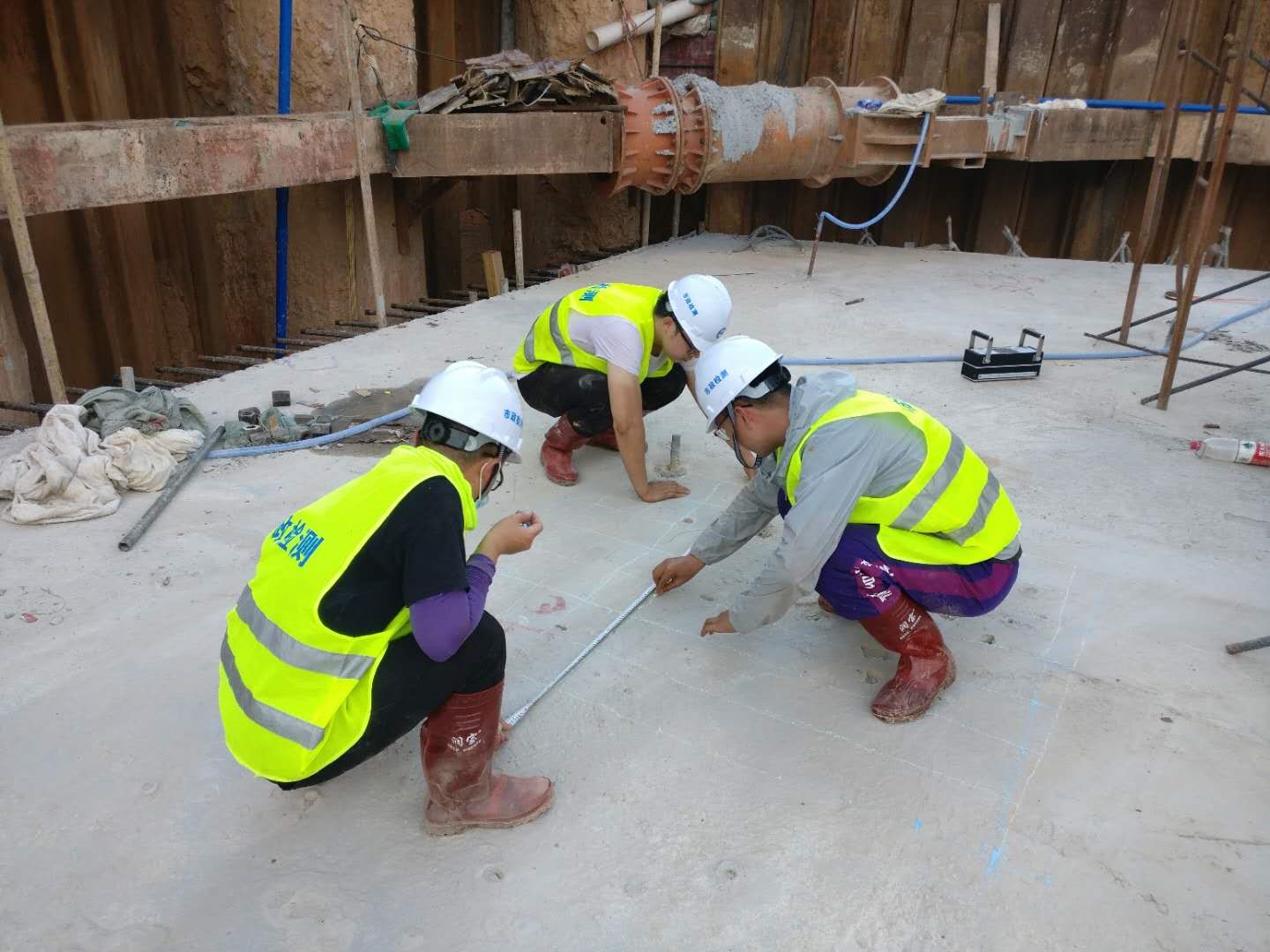

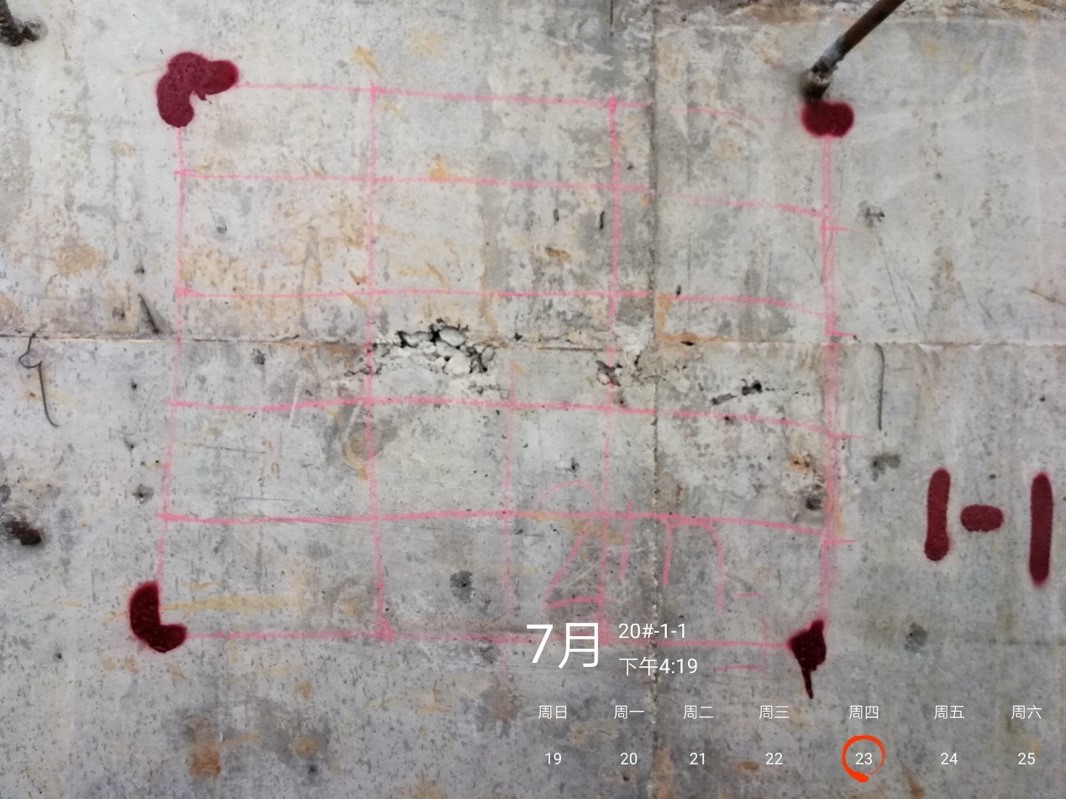

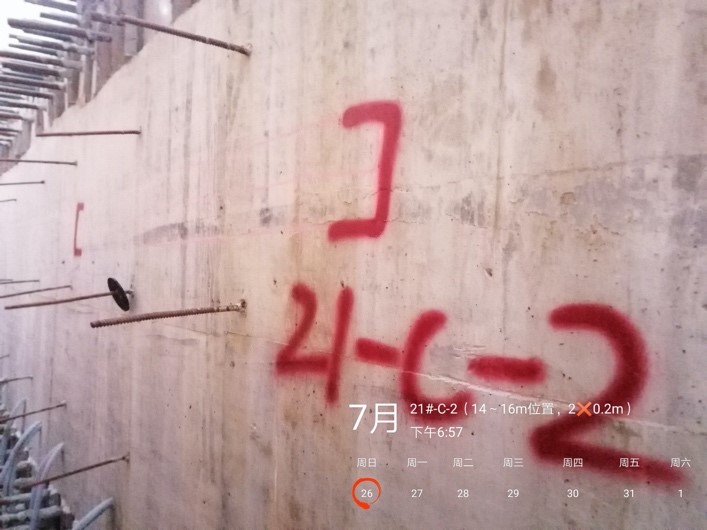

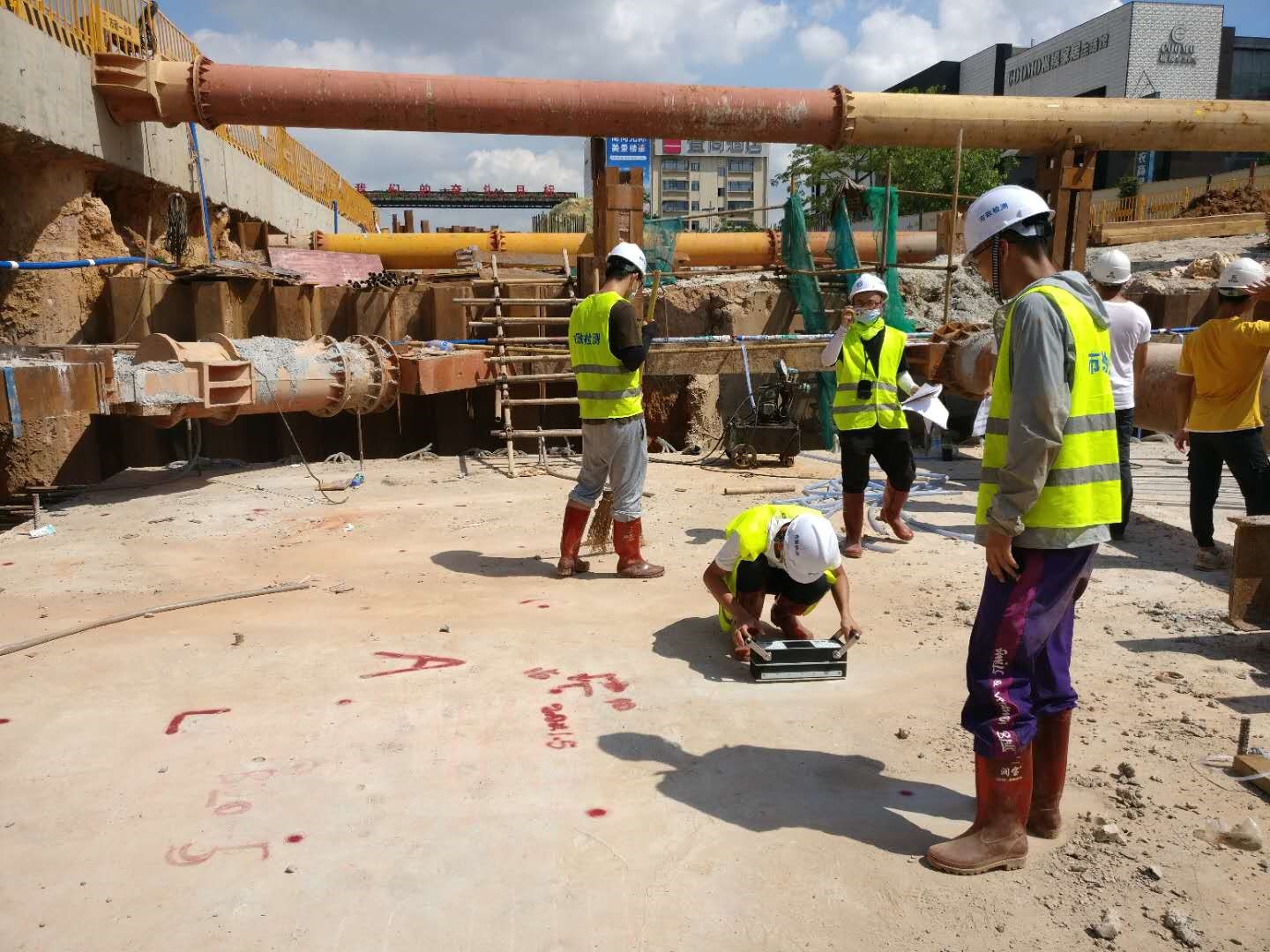

在普查過程中，我們發現某些區域表面存在明顯缺陷及不良，對這些區域，使用油漆進行標記，粉筆劃定測量區域，進行精測；同時，在進行表面普查的過程中，我們也定位了一些內部出現不良反射的區域，對此我們采取同樣的措施，標記劃分區域，并進行精密測量。

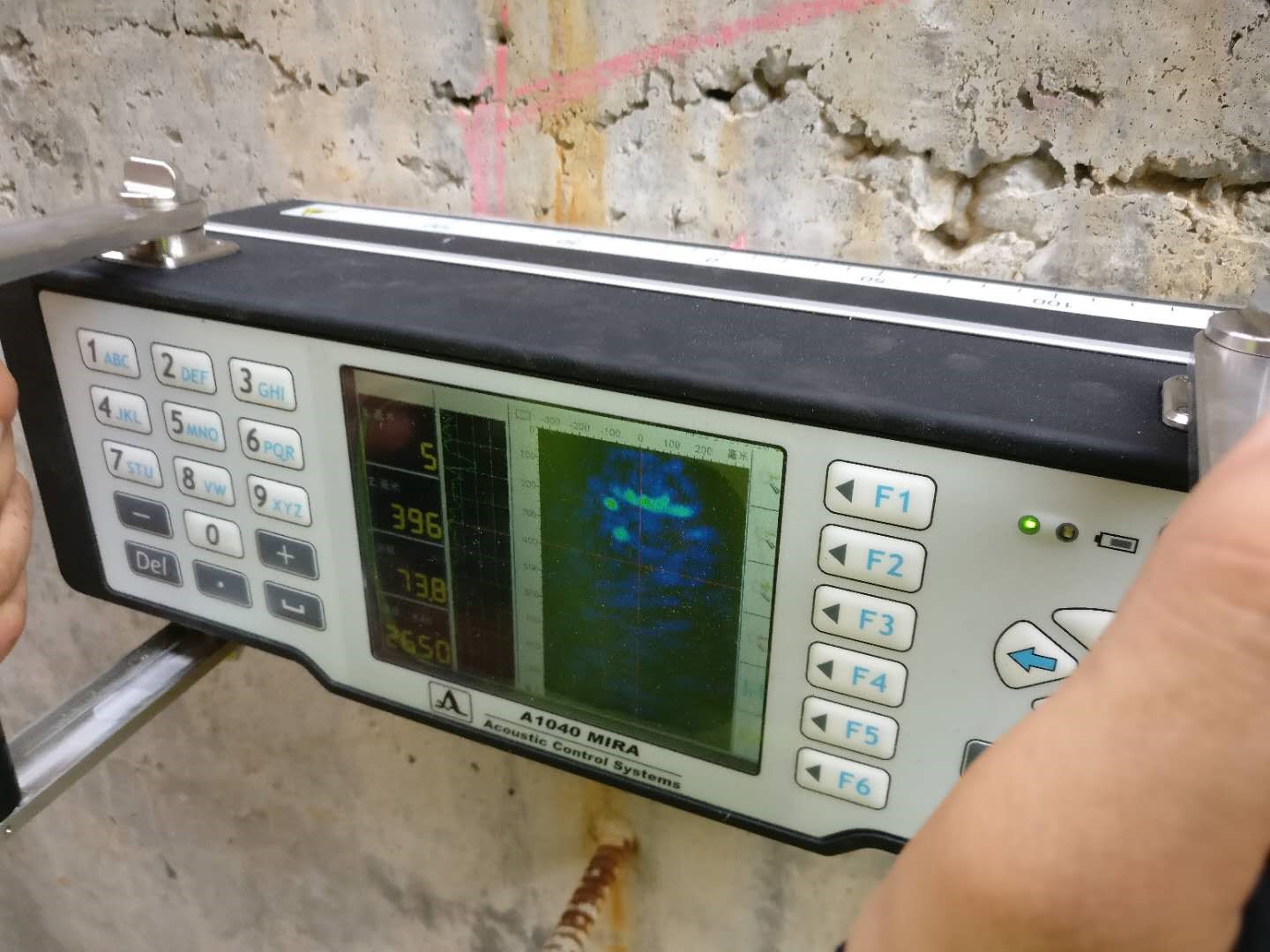

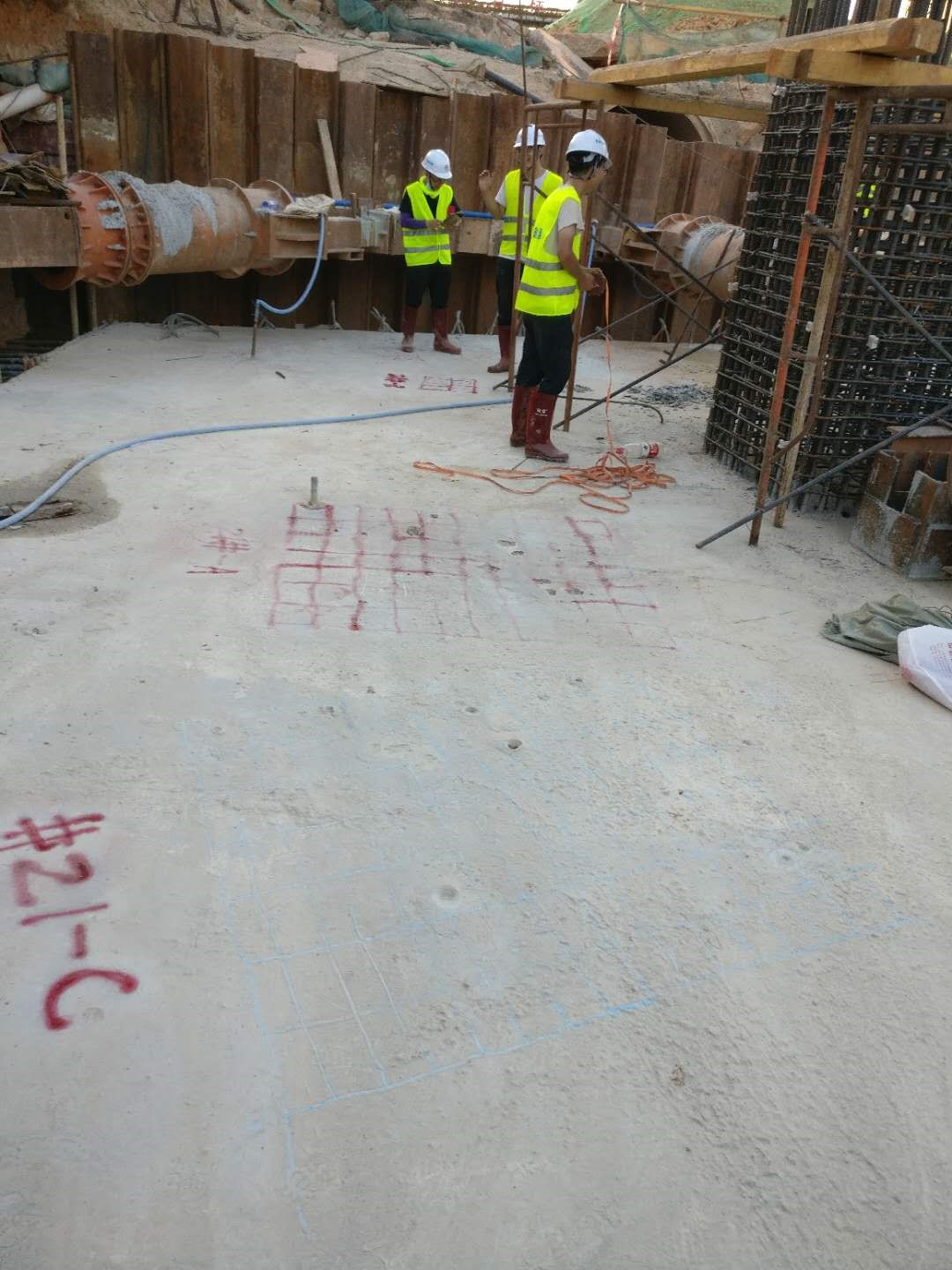

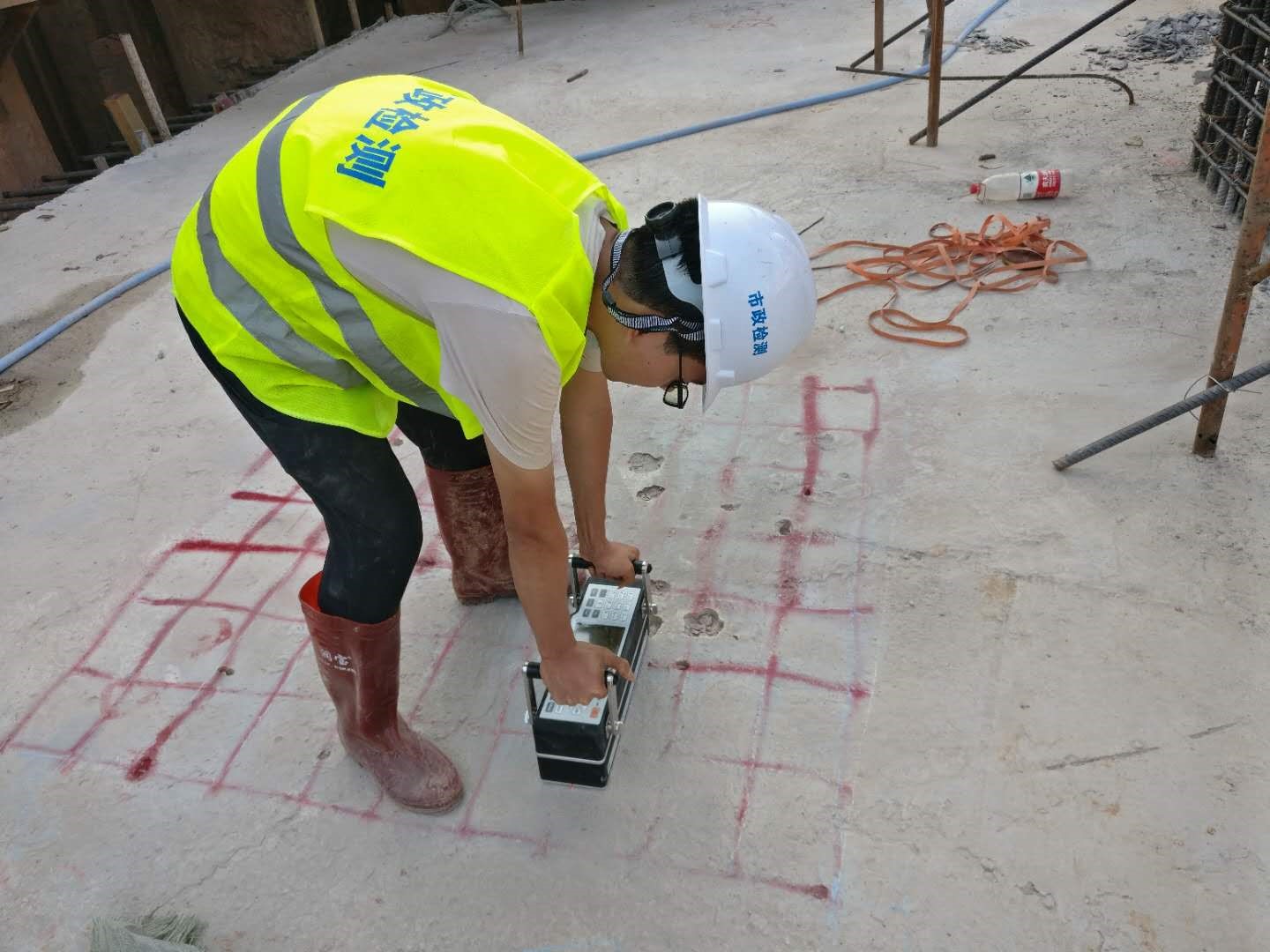

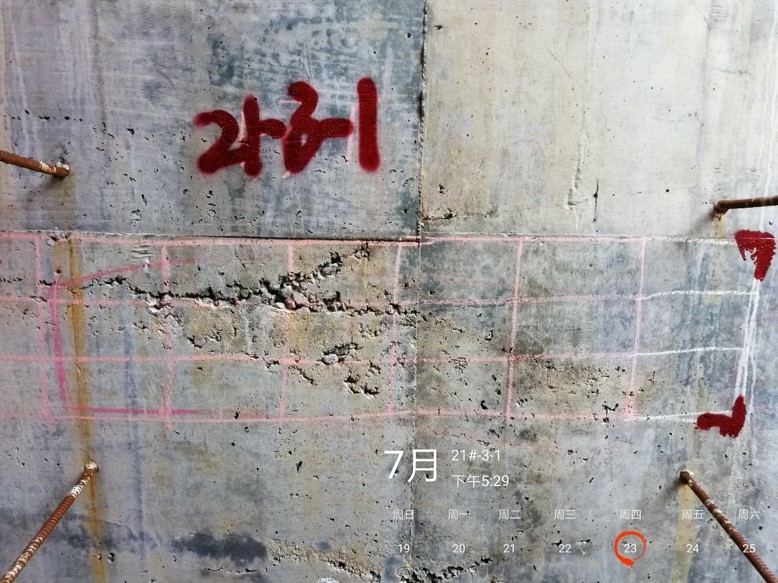

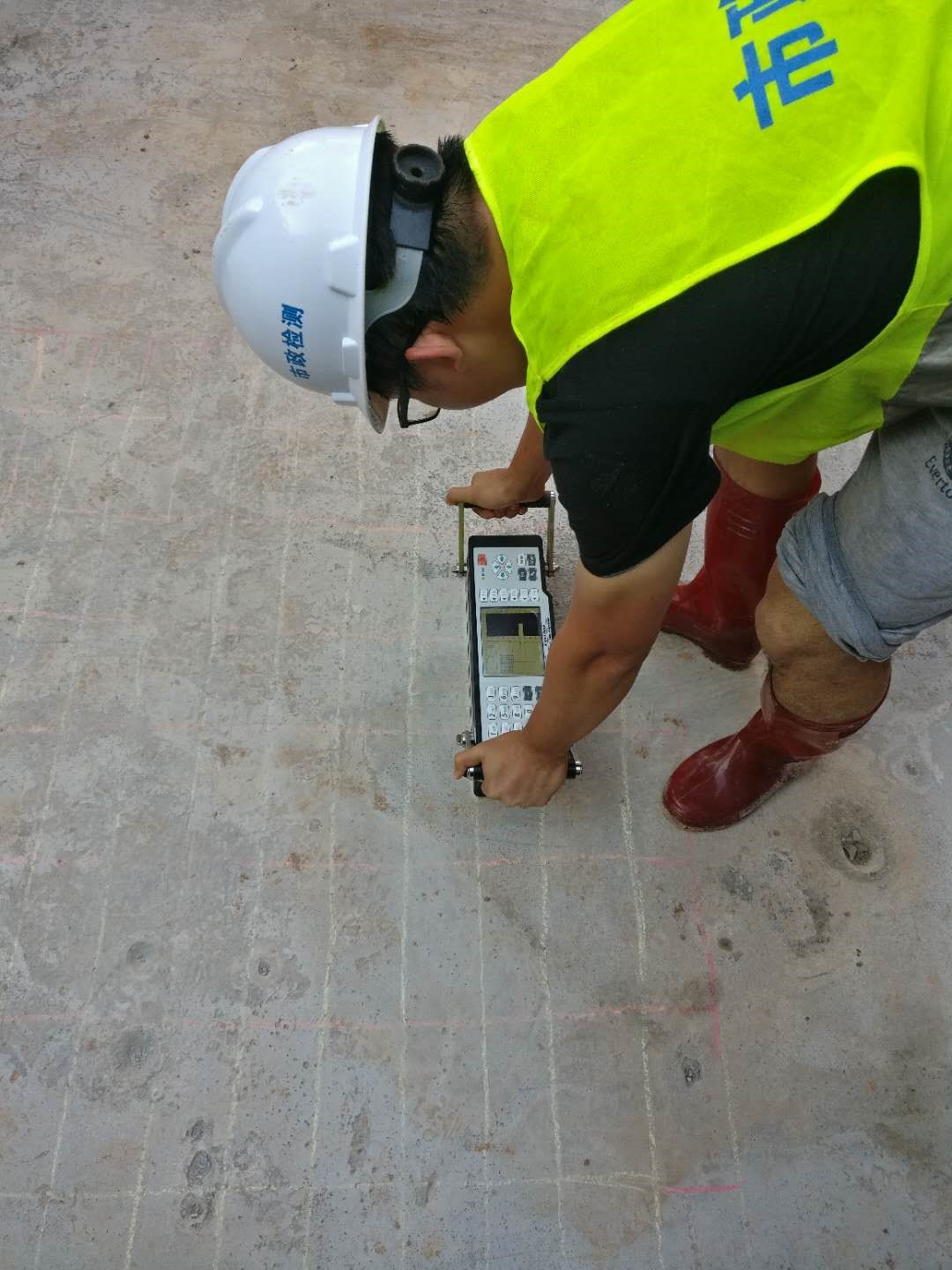

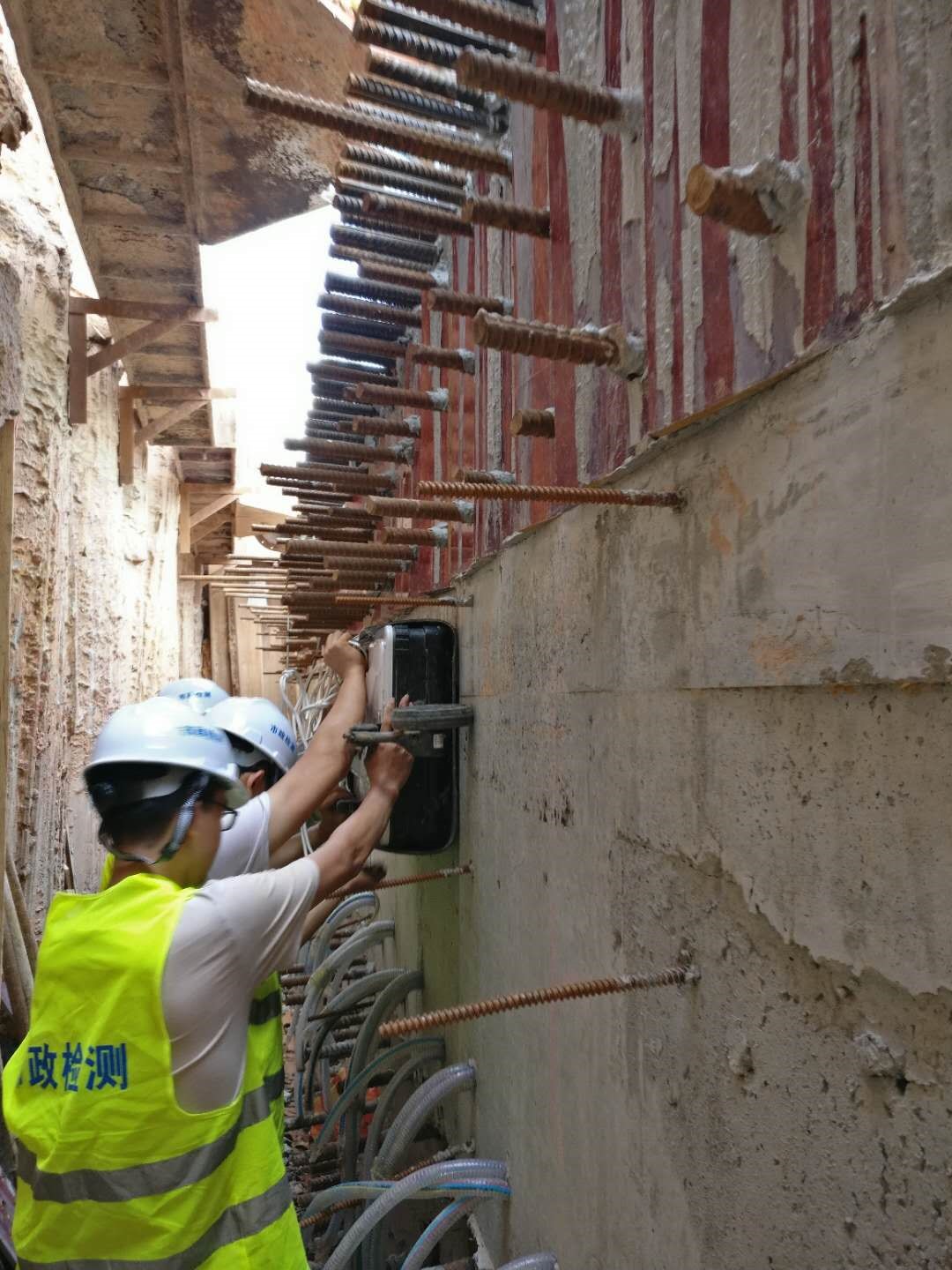

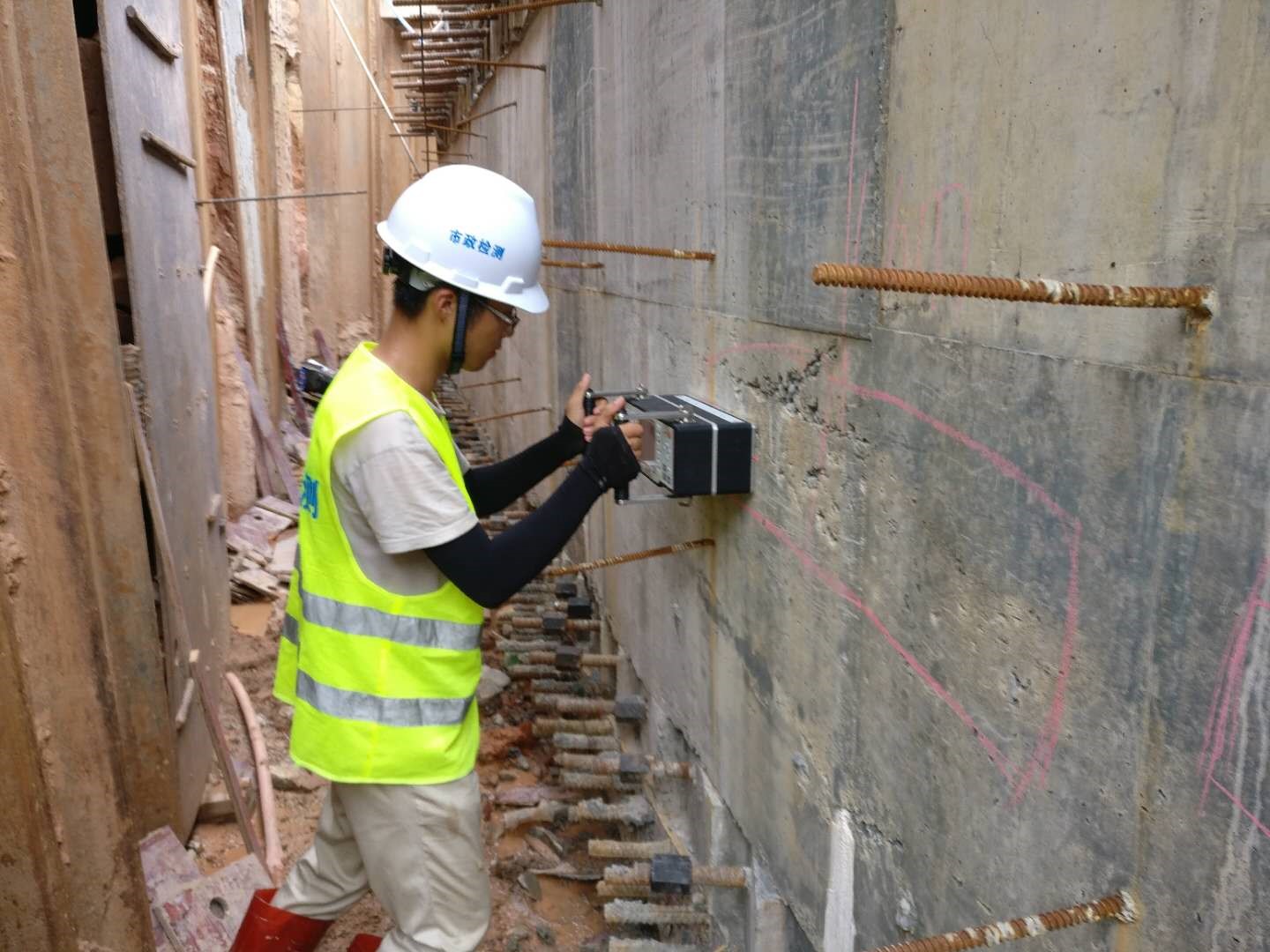

對各個疑似缺陷區域或明顯不良區域進行標記，劃定檢測區域，并對各區域進行150×100mm的網格劃分，使用MIRA A1040的連續成圖模式對這些重點區域進行精密測量。

1.MIRA A1040 適用于小范圍的精細測量，在檢測區域很大的情況下，應夾以其他設備進行輔助測量，這樣檢測效果能夠相得益彰，收到良好的反響；

2.結合現場測試與軟件成圖效果對比，MIRA A1040對測試區域的表面有一定的平整要求，但得益于干點耦合和彈簧激光陣列，使得該儀器區別于傳統的檢測方法，其對表面有很高的的適應性，能夠在實地測量出得到不錯的效果；

3.作為一種出色的無損檢測方法，在對內部進行測試結果展示之后，在允許的條件下，應結合設計圖紙或工程師的個人經驗，對軟件成圖缺陷部分進行深入的評估，從而對檢測結果有更為準確有效的判斷。
