分享一刻 | 瑞士 Proceq? GS8000探地雷達
時間：2020/11/25 來源：瑞科儀器微信公眾號 查看次數：4061
{ 瑞士 Proceq? GS8000探地雷達}
探地雷達(Ground Penetrating Radar．GPR)是利用天線發射和接收高頻電磁波來探測介質內部物質特性和分布規律的一種地球物理方法。
這是近幾十年發展起來的一種探測地下目標的有效手段，是一種無損探測技術，與其他常規的地下探測方法相比，具有探測速度快、探測過程連續、分辨率高、操作方便靈活、探測費用低等優點，在工程勘察領域的應用日益廣泛。
傳統的探地雷達多采用天線向探測目標發射高頻脈沖電磁波來進行探測。
隨著新技術、新材料的不斷涌現，雷達作為一種探測手段其發展受到越來越多的挑戰，人們已不再滿足于傳統雷達所具有的簡單目標探測和定位功能，而希望盡可能多地了解有關目標的詳細信息。
因而多功能化、智能化成為現代雷達的發展趨勢。高距離分辨率信號及其處理方法的研究也越來越受到關注。
步進頻率信號在窄帶發射機、接收機條件下能夠達到較高的距離分辨率，解決了大帶寬信號在工程實現中遇到的問題，是一種重要的高距離分辨率信號形式。
Proceq致力研發的這一款GS8000探地雷達，正是采用步進頻率連續波的先進設備。
行業痛點
1、 昂貴的模擬硬件
2、 90年代開發的數據分析軟件
3、 關鍵數據分辨率低
4、 挖掘后數據丟失

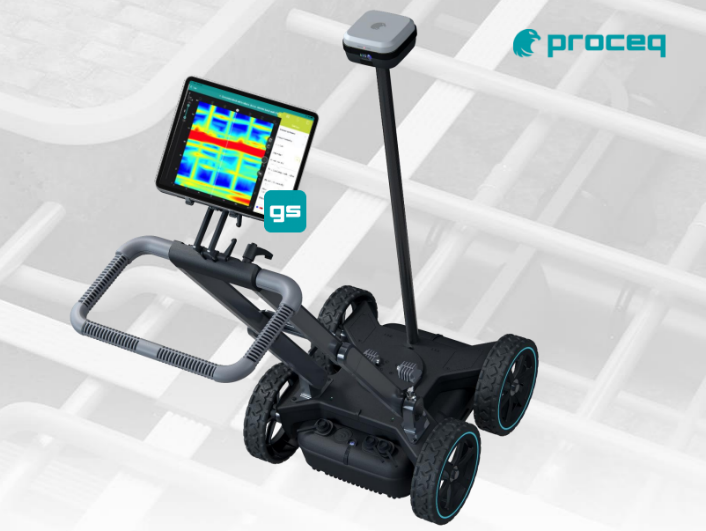

GS8000探地雷達
1、 一體式無線推拉車設計，極大的節約硬件成本；
2、 Proceq自主研發的多功能數據分析軟件，給客戶展示最好的探測結果；
3、 步進頻率連續波雷達技術，多頻段的數據展示，分辨率無需擔憂；
4、 實時實地展示檢測成果，隨時標記保存數據，良好的規避挖掘后數據丟失問題。
產品優勢
提升數據質量
最高分辨率的地下掃查，能成功檢測到更小且間距較小的物體。
增加工作效率
優化的數據采集和處理減少了辦公室數據處理工作，數據檢測完即可即時交付。
改善測繪精度
云端定位結果符合最嚴苛的標準和導則。
應用領域
資產檢測：橋梁、道路、高架等
地下勘察：近地表地球物理學、考古學、法醫學
市政公用設施：設施定位、公用設施測繪、地下公用設施工程
產品特點
01
分辨率和深度
獨特的超寬帶雷達技術，針對小空間、近距離和深目標進行優化，在不同探測深度都擁有卓越的數據清晰度。
02
多功能性
適應平坦或粗糙的地形，實時獲取準確的GNSS定位，隨時調整顯示設置，以最佳方式展示地下檢測對象。
03
用戶體驗
直觀的數據采集，即時共享的檢測成果，為各類客戶設計的“End-to-end”工作流，可隨時隨地訪問采集數據。
性能參數
傳感器
★ 雷達技術：步進頻率連續波探地雷達
★ 調試頻率范圍：20~3440Hz
★ 掃描速率：500Hz
★ 最小探測目標尺寸：1cm
★ 最大穿透深度：10m
★ 采集速度：最高80Km/h

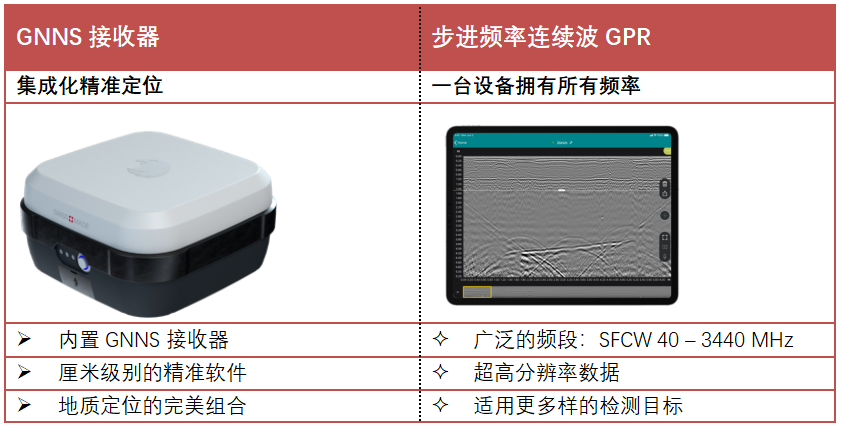

★ GNSS接收器：多頻 GPS + Glonass + Galileo +北斗
★ GNSS實時三維精度：Typ. 1 - 5 cm
★ 車輪編碼器：2
軟件功能
√ A掃描，incl. envelope
√ 線掃描，非遷移視圖
√ 線掃描，遷移視圖

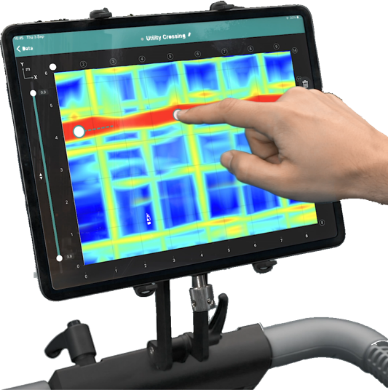

√ 區域掃描
√ 實時切片視圖Pro
√ 人工智能

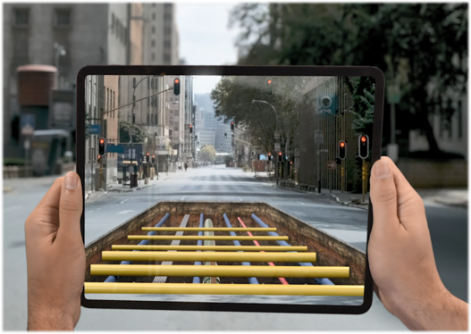

√ 擴增實境
√ 調可調顯示設置色板，線性增益，時間增益補償， 背景去除，多層介電常數
√ 現場注釋 標簽，標記，照片，注釋，語音注釋
運行參數

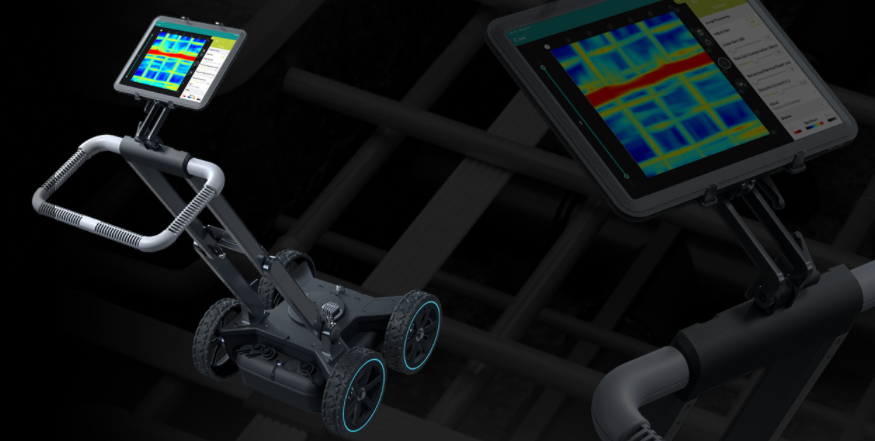

▲ 配置：無線一體式推拉車
▲ 重量 ：23 Kg
▲ 尺寸：610 x 570 x 380 mm
▲ 密封：IP67
▲ 功率消耗：11 W
▲ 自由度：全天工作，可拆裝的飛行安全電池組和現成的移動電源
▲ 最大掃描長度：最長 15 Km
▲ 最大掃描區域大小：最大 80 x 80 m

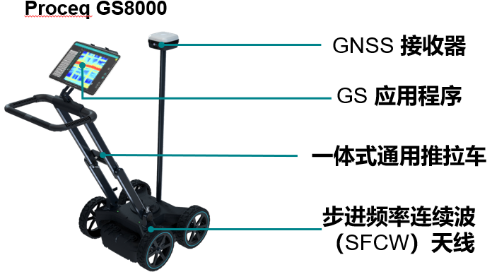

設備結構
探地雷達主要由主機(主控單元)、發射機、發射天線、接收機、接收天線五部分組成。其他還可能包括定位裝置、電源以及手推車等。傳統探地雷達受限于需要配置不同頻段天線，以至于設備繁重，甚至需要多人協同合作才能順利操作使用。
GS8000探地雷達受益于步進頻率連續波的雷達技術，有效的把這些部件都集成在一個手推式探地雷達之上，便于客戶操作使用，能夠有效便捷的適應多種環境。

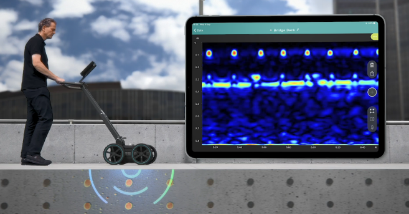

應用效果
行業展望
隨著各類技術的成熟，市場需求的擴展，探地雷達的技術進步必然的要朝著以下方向發展：
■ 功能專業化。為滿足某種單一探測對象或特殊探測目標而設汁，解決某一方面具體問題，如專用公路路面檢測雷達、混凝土無損檢測雷達；
■ 小型化。通過同化高速信號處理芯片(DSP)以及液晶顯示面板使得儀器體積和重量大大降低，便于攜帶和野外施工。主控采集單元輕便，可單人走動測量；
■ 多功能、多通道。多道或多陣列天線的開發和應用，實現三維數據采集、提供更豐富的地下信息。
GS8000 步進頻率探地雷達正是朝著這些目標研發與設計的，優秀的開發理念，讓GS8000快速適應市場需求，滿足客戶期待。
