案例現場為市政自來水管道，檢測管道深度及管道具體位置

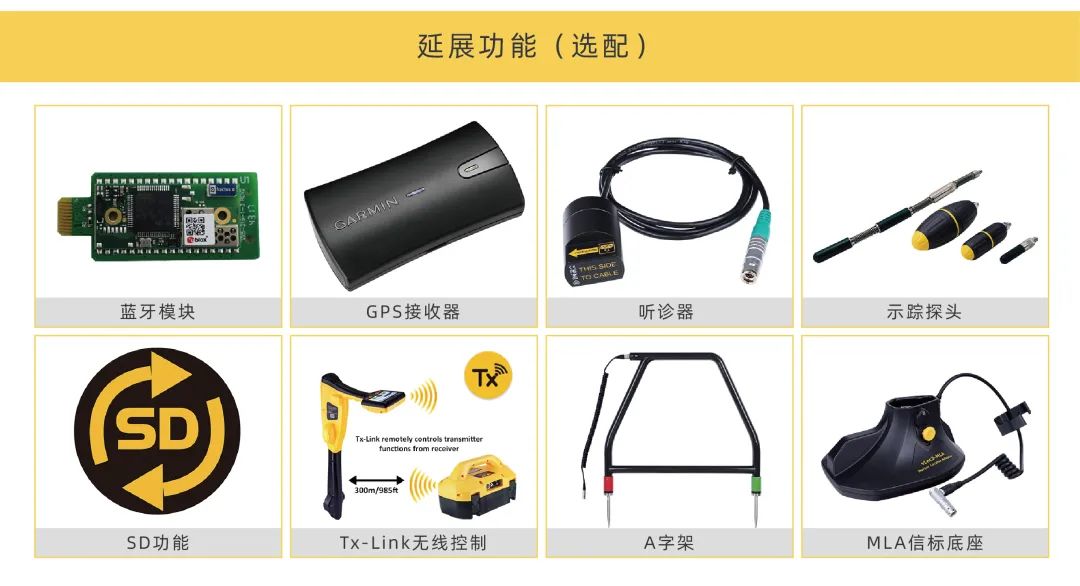

vLoc3-Pro管道探測儀

由美國Vivax-Metrotech集團公司的研發團隊精心打造，用來定位埋設的地下管道。采用兩組屏蔽3D天線，輕松精測失真區域，GPS地理實時定位，測繪物探一體化，探測數據自動成圖等先進技術。具有高抗干擾、精準定位、大測深、偏移導航定位、多方位探頭定位、高效測深等優異探測性能和數字化可視化探測成果，是城市綜合管線探測、長輸油氣管線、通信管線、鐵路、電力、燃氣、非開挖行業的優選。

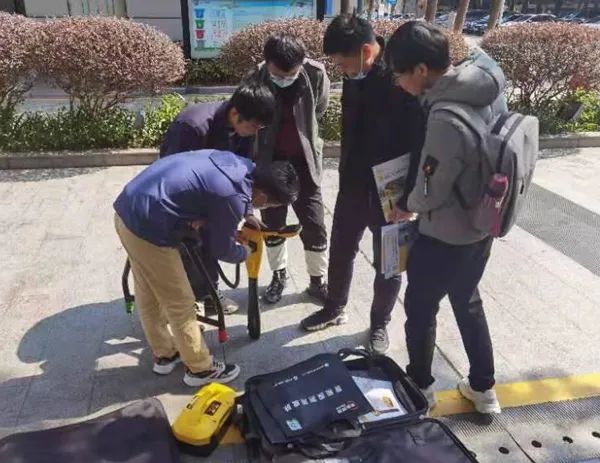

管道位于一工業園區外圍，管道直徑120mm，找到管道的露出點，發射機使用直連法將紅色線接到管道上，由于管道外層生銹嚴重，用銼刀打磨銹污，使紅色夾子良好接觸傳輸信號，黑色夾子通過延長線連接到十米以外的草叢中，利用接地針接地。

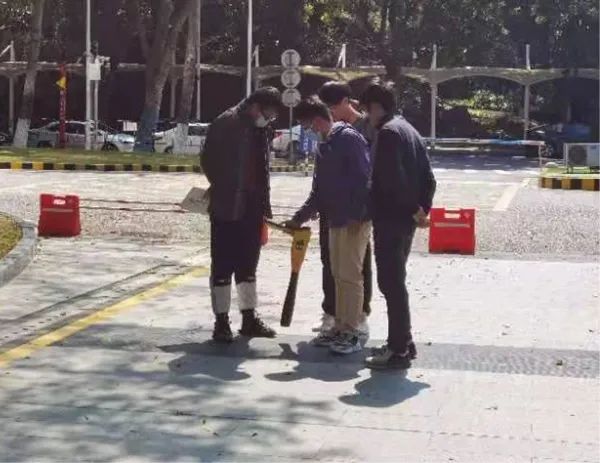

由于管道直徑較大，發射機頻率則采用低頻640Hz輸出更有利信號傳輸更遠，實際電流輸出達到230mA，接收機采用3D導航模式，圍繞發射機掃描信號，查找出三處存在信號，其中一個信號電流較弱，排除目標管線，電流信號大的兩處為檢測目標管道。

隨管道走向至大約500米處出現電流分流左右兩邊存在信號，顯示電流對比較為接近，則判斷該交接點位置為管道分叉點，深度1.1米，基本與實際相符。
