輕型可變能量動力觸探儀PANDA?2
型 號：PANDA?2
原產地：法國Sol-solution
用 途：PANDA?2可以針對 4~8m 深度的地基基礎進行土體勘察和壓實度檢測與控制。
輕型可變能量動力觸探儀PANDA?2
PANDA? 2 工作原理

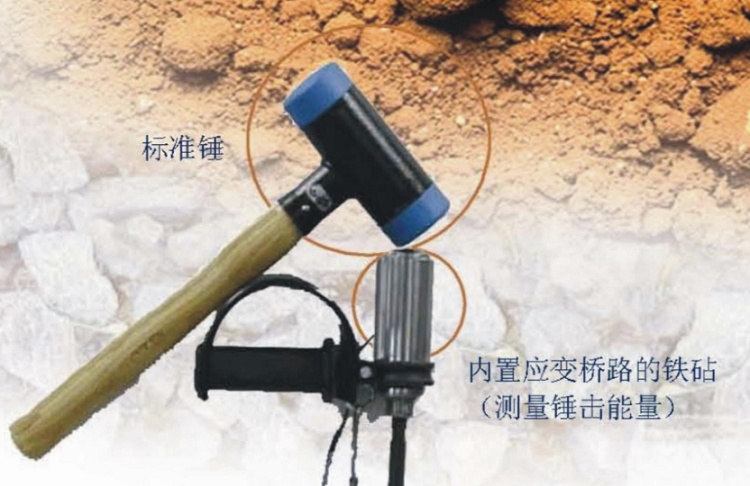

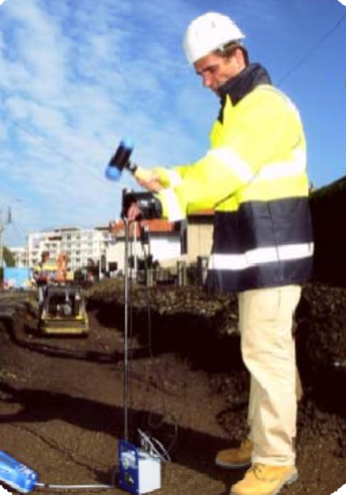

這個測試方法是通過一個手動的錘擊能量來驅動一個錐尖進入到土體中所需要的測試深度。
對于每一次擊打，PANDA? 都能夠測量到一個可變的驅動能量和對應的貫入深度，并馬上計算出該深度位置土壤的動貫入阻力：qd。

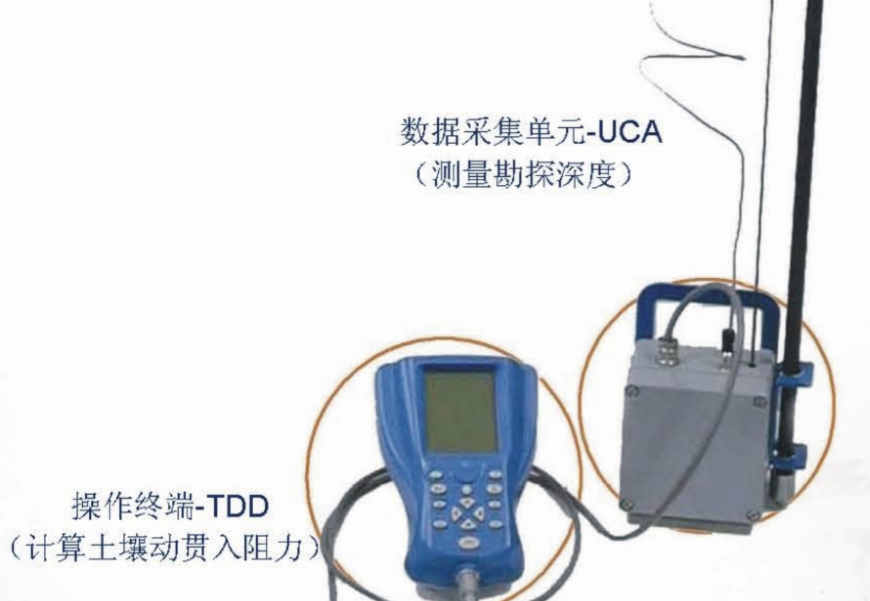

通過操作終端上的 PANDA? WIN 軟件，測試者可以在現場查看所有測試數據，并對數據進行傳輸和處理。
特點：
l 可變能量輕型動力觸探儀
l 密實度控制和土體勘察
l 由SOL SOLUTION公司設計開發
l 符合 NF P 94-105 標準

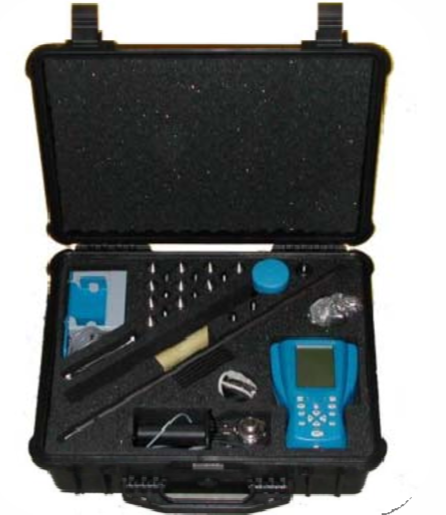

包裝尺寸（內部）：L62*W50*H2
重量：21kg
土體勘察
l 土體研究（建筑物、獨立房屋、塔、臺等）
l 初步勘察（道路、管線等）
l 診斷和評估（空隙、擾動等）
l 相距遙遠的或者大型設備難以進入的場地（斜坡、地下室、高山、密閉空間）
l 水平方向或傾斜方向的勘探
l 與其它勘查技術具有良好的相關性
l 勘探結果具有良好的重復性
PANDA? WIN 軟件——用于土體勘察

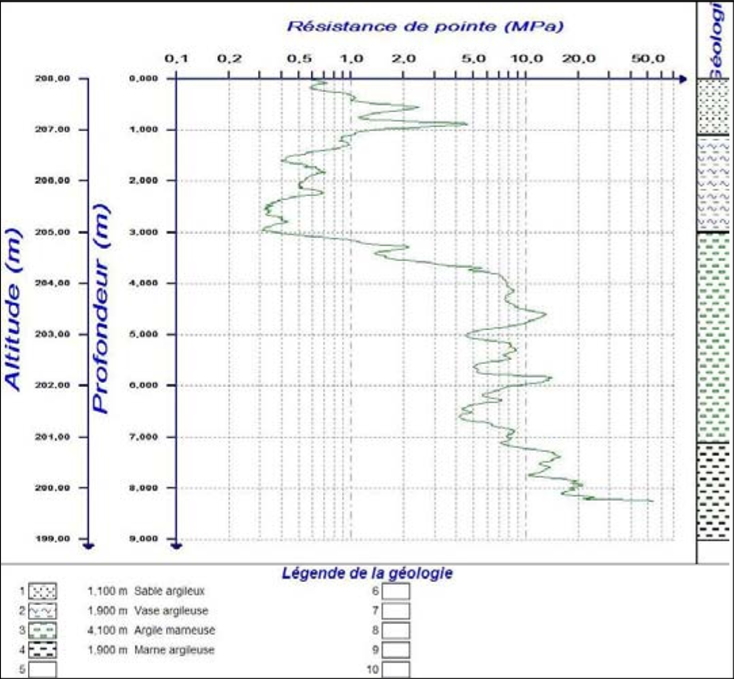

成果圖
l 可定制地質剖面
l 海拔高程
l 提供 GPS 連接
l 可以手動輸入地下水位
l 各種顯示比例和計量單位（深度、壓力、線性、對數等）

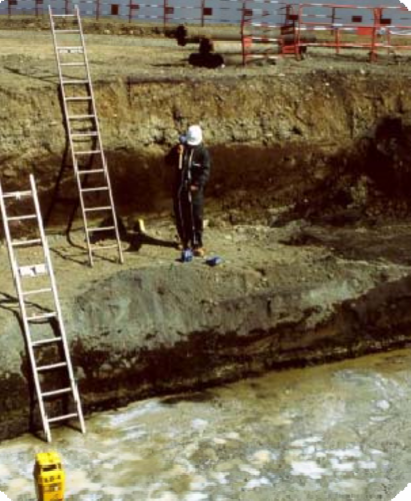

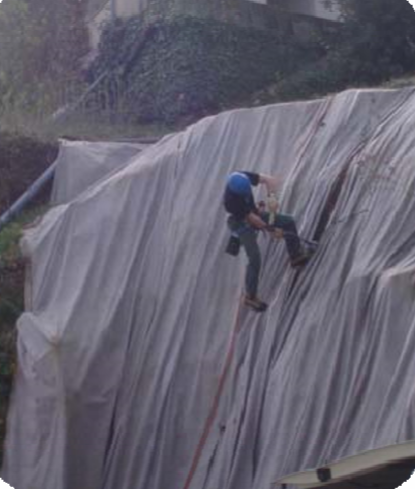

難以進入的場地
傾斜勘探
壓實度控制
l PANDA? 2 符合法國壓實度質量控制標準（圓錐動力觸探試驗程序）
——NF P 94-105
l PANDA? 2 設備符合法國官方校驗標準規程（第 70 冊，COFRAC，水務機構等）
l 分層厚度檢測
l 壓實度均一性控制

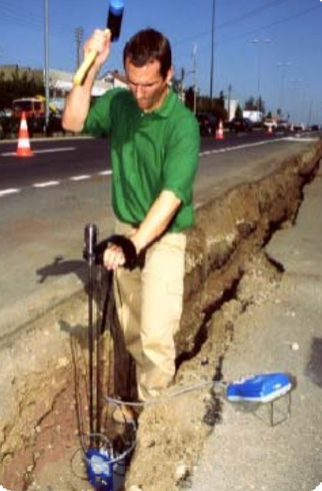

l 管溝密實度控制（給水、排水等）
l 各類基礎密實度控制（道路、一般的土方工程、大壩、堤防等）
l 在一次獨立的操作過程中實現完全的高程控制
PANDA? WIN 軟件——用于壓實度控制

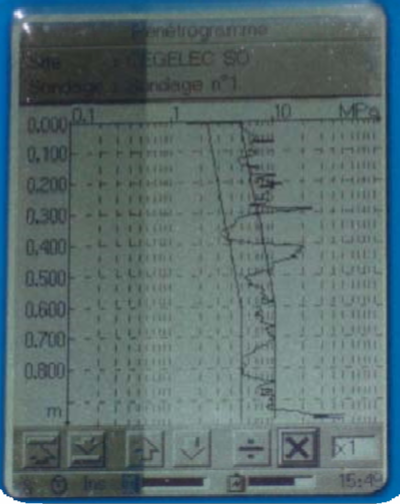

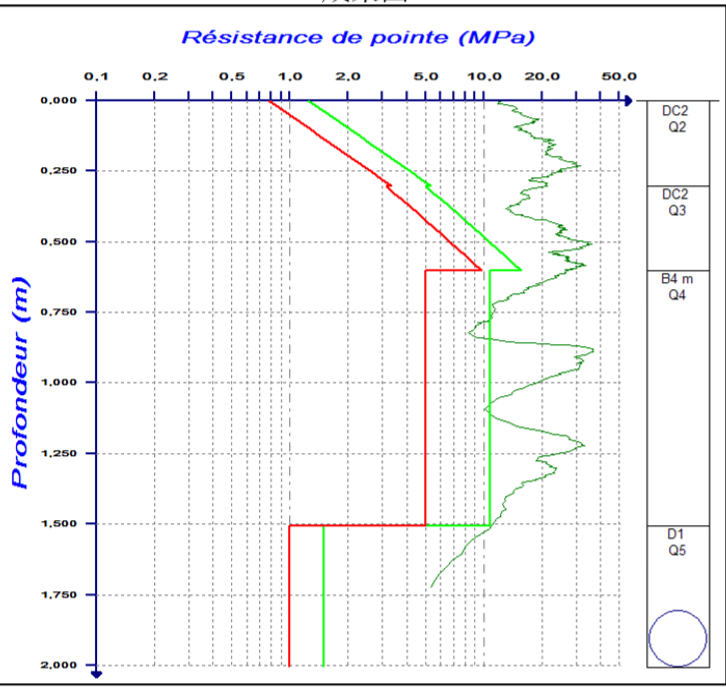

成果圖
PANDA 軟件可以檢索 PANDA?
2 輕型可變能量動力觸探儀的測試數據（相應深度上的動貫入阻力），并將之與標準參照值（土壤分類和密實度）進行對比分析。
法國：GTR 分類與 Q1，Q2，Q3，Q4 & Q5 五個壓實質量分級。國際：不同的土壤分類方法（USCS，AASHTO，DIN 1986，PG3 等）可用和若干不同配比的標準擊實試驗密度或擊實密度可供選擇。法國壓實度質量控制標準（NF XP P 94-104）異常計算在 Panda Win 軟件中默認自動進行。
所有數據（參考，并可以選擇優先曲線和異常計算）可以在現場通過便攜式終端設備顯示屏幕進行訪問和顯示。

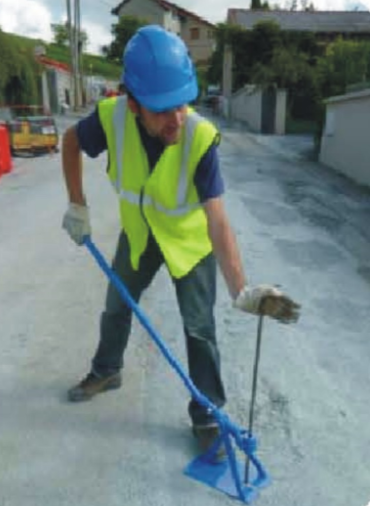

機械式探桿拔出器

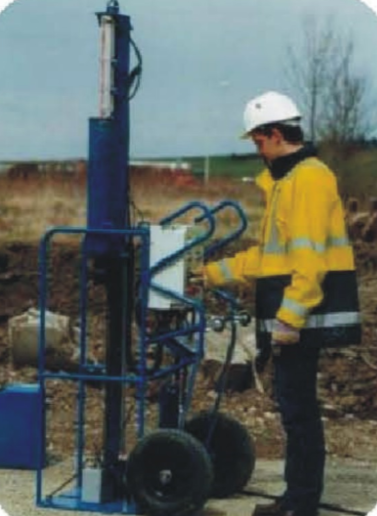

自動錘擊裝置
技術參數：
包裝尺寸（內部）：L 62 x W 50 x H 23
重量：21 kg
