鉆孔剪切儀

描述：

鉆孔剪切測試儀將膨脹型剪切測試儀的頭部插入到鉆孔中所需的試驗深度，并通過對剪切板給鉆孔壁的一側加載壓力。加壓剪切板使接觸的土層固結，并且需要時間來完全排出水。加壓剪切測試頭通過連接的延伸桿從土層緩慢地拉出來測量剪切力。此時，拉出力（剪切壓力）通過壓力表測量，最大拉出力和由剪切試驗頭膨脹產生的垂直壓力被記錄下來。

一系列測試過程通過測量每個階段的最大拉拔力來測量土層的剪切強度，無需在鉆孔中更換和重新設置剪切測試儀，就可以增加孔壁測量位置處的垂直壓力。通過記錄X軸上的垂直壓力和Y軸上的剪切力，應力包絡圖如圖所示。此時，應力包絡的梯度成為內部摩擦角，Y截距值成為粘著力。

完成測試后，移除壓力，收縮剪切測試頭并將其取回。

可以在鉆孔中的不同深度處測量鉆孔剪切測試。通常，測試從頂部開始并持續到鉆孔不受干擾的深度。在某些情況下，測量是在剪切測試頭在相同深度旋轉90度的情況下進行的。

應用

通過測量鉆孔內部的抗剪強度來估算原始土層的粘滯力和內摩擦角。

特征

·鉆孔剪切試驗可以在短時間內測量土層的剪切強度，分離內部摩擦角和粘滯力。由于體積小，重量輕，一個人可以在現場進行測試。

·試驗可以在鉆孔的不同深度完成。

·可以測試由于樣品受到干擾或巖芯回收困難而無法通過實驗室測試容易地獲得數據的情況。

部件

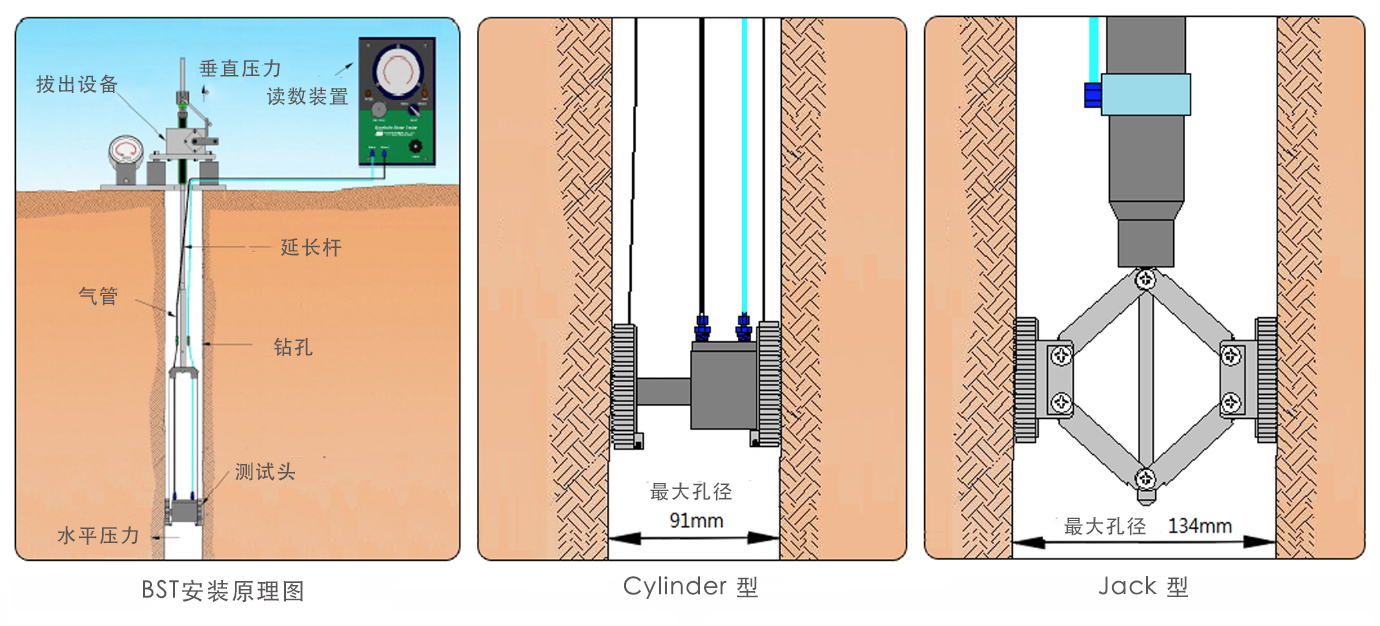

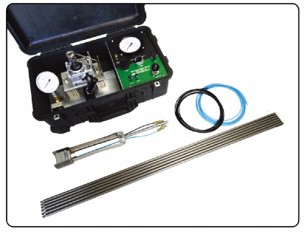

BST-75型鉆孔剪切儀由以下部件組成。

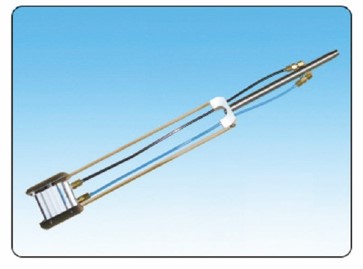

Cylinder型

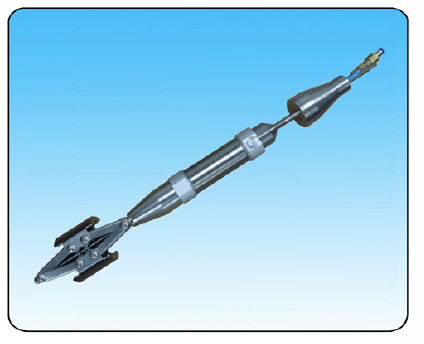

 Jack型  測試頭

產生垂直壓力和拉出力，緊密接觸孔壁。如果鉆孔較大，建議使用Jack類型。

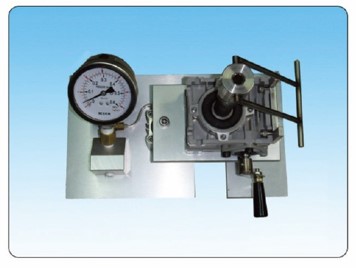

 拉出組件

它通過固定連接到測試頭的延長桿產生拔出力，并通過轉動手柄將其拉出來進行測量。

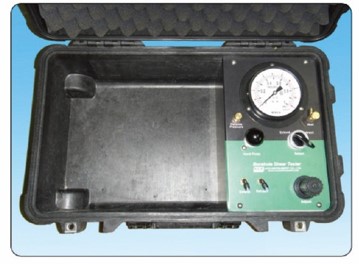

 讀數裝置

它通過手動泵或腳踏泵將氣動壓力加載到測試頭并產生垂直壓力來進行測量。

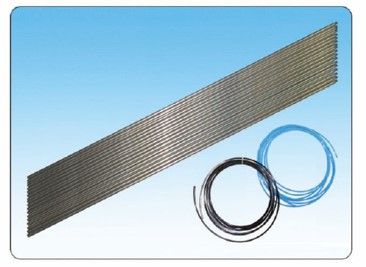

延長桿&氣管

它們是根據測試深度產生垂直壓力和拔出力的標準組件。

技術參數

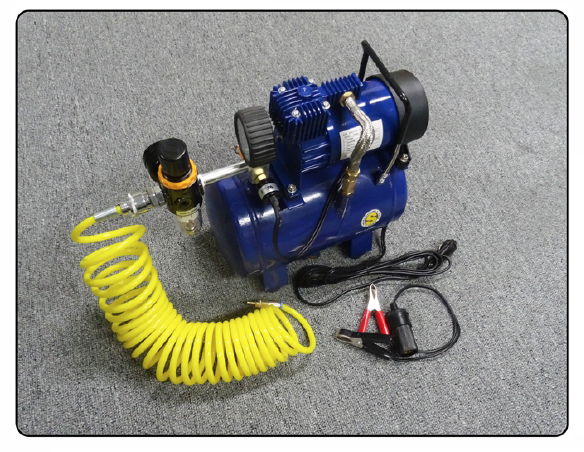

 [直流電空壓機]

可選的3L電動空氣壓縮機和DC 12V調節器是手動泵和腳踏泵的替代品，通過調節器調節，可以非常方便地向剪切測試頭施加壓力。

為了在現場進行穩定測試，我們建議使用容量更大的DC12V電池，例如汽車電池（超過50A）。
