磁力計探頭（MagCone）
型 號：MagCone
原產地：荷蘭gouda-geo
用 途：磁力計是用來測量磁場強度和/或方向的科學儀器。地球的磁場（SO磁層）因不同的原因而不同，例如巖石的不均勻性和來自太陽和磁層的帶電粒子之間的相互作用。大量的鐵磁材料在這個磁場中產生可檢測的擾動。這種磁異常產生弱交變磁場，由磁強計拾取，電子放大，并饋送到CPT記錄器并隨后記錄在計算機上。
磁力計探頭（MagCone）
磁力計是用來測量磁場強度和/或方向的科學儀器。地球的磁場（SO磁層）因不同的原因而不同，例如巖石的不均勻性和來自太陽和磁層的帶電粒子之間的相互作用。大量的鐵磁材料在這個磁場中產生可檢測的擾動。這種磁異常產生弱交變磁場，由磁強計拾取，電子放大，并饋送到CPT記錄器并隨后記錄在計算機上。
磁力計通常用于地基電磁地球物理勘測（如大地電磁和磁測量），以協助探測礦化和相應的地質結構和探測埋藏物或被淹沒的物體。
MagCone

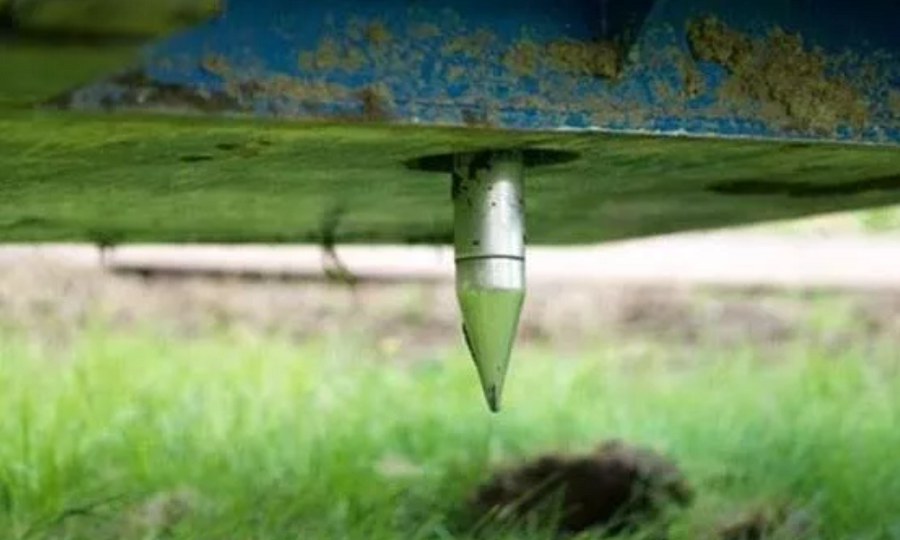

磁力計可以配備一個虛擬尖端或安裝在一個由高級非磁性鋼制成的P15CFPTxy孔壓探頭的頂部。由于它的高強度和小直徑（44 mm）使得其能夠相對容易地穿透土壤到更深深度。
MagCone與孔壓探頭配置，也采集CPTU數據，如錐尖阻力（QC），側壁摩阻力（FS）和原位孔隙水壓力（P）參數，可以在一個操作中同時獲得土壤剖面和樁設計參數。這節省了進行兩次操作的成本。
MagCone和孔壓探頭共享相同的CPT測試電纜，將數據傳輸到地面，并直接連接到CPT-Logger數據采集儀上。CPT-Explorer數據采集軟件完全支持磁力計，并產生以Excel格式繪制與深度相關的磁力計測試結果，以供進一步處理。
MagCone允許磁異常測試的三軸磁力儀測試。在三個正交方向上測量磁場，并計算得到結果。此外，可計算得到的梯度，這提供了更好的磁場變化的指示。
當磁力計測量開始，包含三軸磁力儀的模塊安裝在P15CFPTxy孔壓探頭上，通過CPT貫入儀貫入地面。MagCone可以橫向探測到2米左右的磁異常，使得每個探頭可以清晰獲得垂直直徑4m的陸地圓柱體信息。
MagCone從所有三個方向生成數據，并將這些信號分別發送到地面，從而可以利用地球物理軟件完全模擬異常，幫助定義任何異常的來源和特征。
可能性與優勢
MagCone相對于磁異常建模具有兩個主要優點，即：
l 在沒有預鉆孔或任何其它準備的情況下進行原位測試。
l 一次貫入，同時獲得巖土和磁場數據。
由于磁力計感知地下磁場材料的變化，并將這些變化實時地傳遞給地球物理學家，它是識別軟沉積物中超過20米深度的金屬目標的極好工具。這種高分辨率方法已證明非常適用于：
l 基樁打入深度的確定
l 板樁長度的確定
l 保持或回錨位置的確定
l 電力電纜位置的確定
先進的處理提供了產生一個詳細的現場危害三維模型的選擇。
技術規范
XYZ方向上的磁通門傳感器能夠確定物體的方位
測量范圍100,000 NT或250,000
NT
靈敏度1 NT
精度為0%，5%的滿刻度（fs）
分辨率為5NT（10NT為250,000 NT版本）
小于20 PT的噪聲電平
內置的雙向傾角儀與XY傳感器相結合，測量范圍為±25°（精度為0.1°），用于確定磁場的方位
磁力儀模塊長度350mm（不包括電錐或啞尖）
長度與虛設尖端500mm的組合
l 長度結合非磁性S15型（孔壓）探頭750 mm
l 直徑44 mm
l 非磁性外殼
l 外殼的“北方”標記（Y軸）
l 與CPT測深管串連接的頂部標準螺紋
l Z軸方向分辨率10 mm
l CPT-Explorer數據采集軟件允許操作者在測試過程中放大/縮小刻度圖，以便圖形的最佳呈現。
監督
地球物理學家應該監控磁力計測試，他可以貫入MagCone的同時查看在計算機屏幕上實時繪制的所有數據集和土壤剖面圖。如果出現可疑磁異常，則可以停止測試，必要時通過開挖識別異常。
解釋
非常重要的是，要知道磁力計數據的解釋是一項專門的工作，不能輕易判斷。
