煤田 煤層氣 頁巖氣測井成套裝備
型 號：
原產地：中國西安
用 途：
煤田 煤層氣 頁巖氣測井成套裝備
地面采集系統

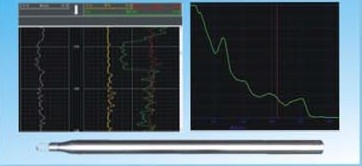

自然伽馬能譜測井儀
固井質量檢測儀 陣列聲波測井儀
可控源（化學源）補償中子測井儀
雙側向、雙感應測井儀
微球、微電極、四臂井徑測井儀
數控采集系統
系統特點：
系統采用信號波形捕捉和軟件解碼方式
系統接口采用USB方式和主機通訊
WINDOWS98、2000、XP、W7操作系統
傳輸速率：5.7/20.8
兼容國內多種數據傳輸形式
軟件顯示儀器信號波形
軟件控制信號門檻、電纜增益
一體化交直流兩用電源
系統概述：
機柜式和便攜式地面數控測井系統是一種多功能型的實用新型計算機化數據處理采集系統，具有技術先進、可靠性高、功能強、易擴展、易操作等特點。適用于石油、煤田地質勘探、工程測井、射孔等不同的測井項目。

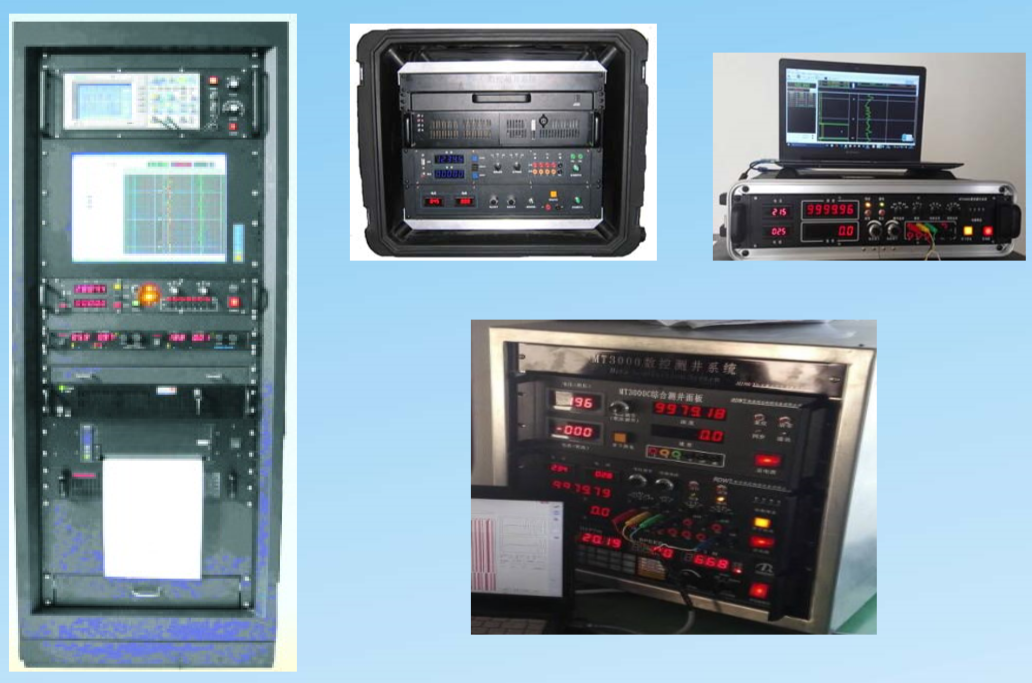

立體機柜
MTC3000數控測井系統配置清單
|
序號 |
儀器名稱 |
儀器代號 |
|
1 |
數控測井地面采集系統（含采集軟件工控機） |
MTC3000 |
|
2 |
密度/伽馬/三側向/井徑組合測井儀 （井經、電阻率、電導率、自然伽馬、長、短源距、密度） |
MTMD-G |
|
3 |
連續測斜/井溫/泥漿電阻率/電極系組合測井儀（傾角、方位井溫、井液電阻率、視電阻率、自然電位） |
MTLD-G |
|
4 |
微球聚焦/四臂井徑組合測井儀電阻率、X\Y 平均井徑（大孔徑選用） |
MTWQ-G |
|
5 |
雙發雙收補償聲波、伽馬組合儀（聲速、天然伽馬） |
MTSG-G |
|
6 |
雙側向測井儀深、淺側向電阻率 |
MTSC-G |
|
7 |
可控源補償中子測井儀 |
MTKZ-G |
|
8 |
固井質量檢測儀 （全波列、聲幅、變密度、天然伽馬、磁定位） |
MTGFC-G |
|
9 |
四臂井徑測井儀（普通測井 56-500mm56-800mm） |
MTSJ-A MTSJ-B |
|
10 |
四臂井徑測井儀（大斜度測井 56-400mm） |
MTSJX-C |
|
11 |
微電極（微電位、梯度）/四臂井徑組合測井儀 電阻率、X\Y 平均井徑（小孔徑選用） |
MTWD-G |
|
12 |
伽馬能譜（帶全譜圖及元素能量分析） |
MTNP-G |
|
13 |
超聲成像 |
MTSUT-G |
|
14 |
化學源補償中子測井儀 |
MTZ-G |
|
15 |
煤田四參數組合儀（聲速、測斜、方位、井溫、自然電位、視電阻率） |
MTSZ-G |
|
16 |
感應測井儀 |
MTGY-G |
|
16 |
磁三分量探管及解釋軟件 |
MTCS-A |
|
17 |
光纖陀螺測斜儀 |
MTGT-A |
RD6600φ60φ54系列數控組合測井系統簡介
RD6600φ60φ54系列數控測井系統是西安瑞達物探設備有限公司最新研制開發的新一代高精度測井設備。該系統綜合了國內外先進測井系統的優勢技術，結合煤田地質的測井特點，采用符合國內測井習慣的操作流程和國際上流行的操作界面。電路和結構進一步優化，測井操作簡便，易于維護保養，可靠性、穩定性及測量精度大幅度提高。還可進行原MTC3000型及原煤田地質儀器的配接和兼容，以及和高精度測井設備的功能擴展。
φ60φ54系列數控測井系統適用于深井（最高5000米）小井眼，水平井，定向井的測井。該系列測井儀耐高溫，耐高壓，技術性能均與國內同類大直徑儀器接近或相同。而且具有系列化，直徑小，重量輕機械結構新穎等優勢。最具特色的是所有井下儀器通過DTB三總線數據傳輸/接收命令，每支儀器可單獨測井，又可根據測井需求，靈活組合測井，儀器一次下井即可取得所有常規測井資料，也可根據用戶的需求進行不同的組合，即可用于大型測井車，也可用于煤田地質的小型測井車。

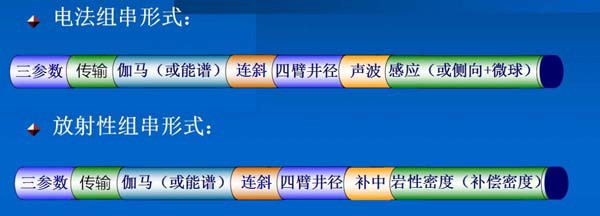

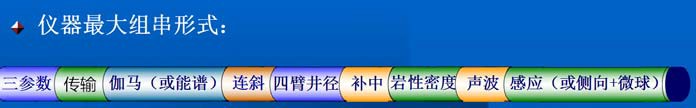

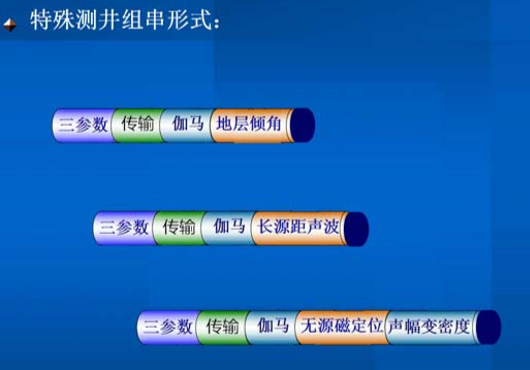

根據用戶測井需要可進行不同的組合形式：
能譜中子組合：
自然能譜伽馬遙傳短節+2.5米硬電極+補償中子組合
微電極三側向井徑組合：
伽馬井溫連斜遙傳短節+微電極短節+絕緣短節+井徑三側向組合
雙側向聲波組合：
伽馬井溫連斜遙傳短節+絕緣短節+雙側向短節+雙發雙收聲波短節密度組合：
伽馬井溫連斜遙傳短節+絕柔性短節+補償密度測井短節
RD6600煤層氣/頁巖氣數控組合測井系統
|
序號 |
儀器名稱 |
儀器代號 |
|
1 |
數控測井地面 采集系統（含采集軟件） |
RD-6600 |
|
2 |
組合硬電極電極系（0.1、0.5、2.5 米）測井短節 |
RDCDJ-G |
|
3 |
組合補償中子（可控源）測井短節 |
RDCN-G |
|
組合補償中子（化學源）測井短節 |
RDCN-G |
|
|
4 |
組合伽瑪井斜方位泥漿電阻率、井溫傳輸短節 |
RDG7X-G |
|
5 |
組合雙側向測井短節 |
RDSC-A |
|
6 |
組合雙發雙收聲波測井短節 |
RDSTA-G |
|
7 |
組合微電極測井短節 |
RDMDJ-G |
|
8 |
組合微球聚焦測井短節 |
RDWQ-G |
|
9 |
組合四臂井徑三側向測井短節 |
RDFSC-G |
|
10 |
組合補償密度測井短節 |
RDMD-G |
|
11 |
固井質量測井儀（全波列、聲幅、變密度、天然伽馬、磁定位） |
RDGFC-G |
|
12 |
柔性短節 |
RDRXJ-G |
|
13 |
組合能譜傳輸短節 |
RDNP-G |
|
14 |
絕緣短接短節 |
RDJY-G |

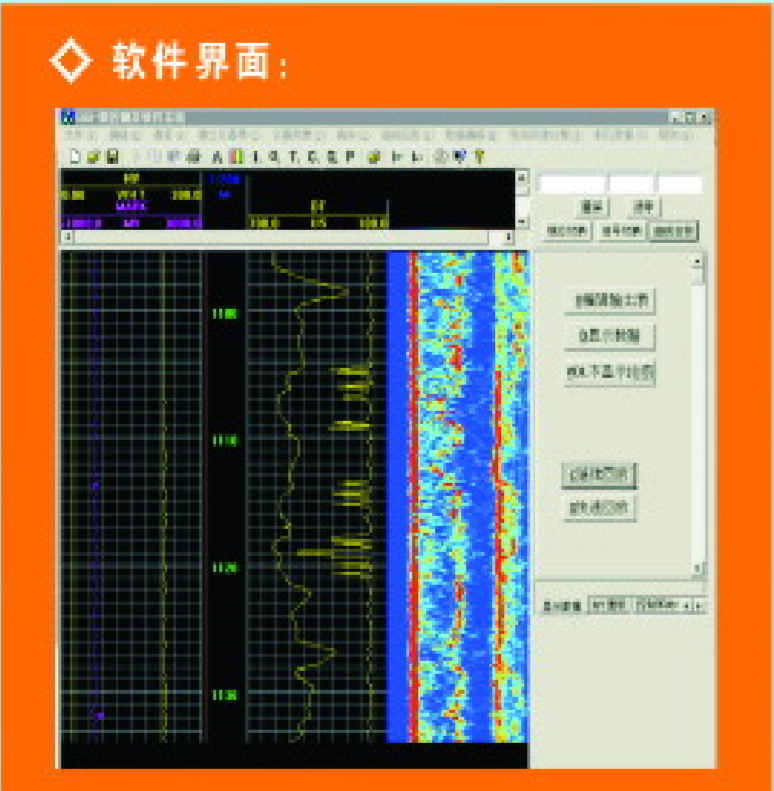

軟件技術特征：
測井軟件在操作系統下運行（到w10操作系統均可兼容）操作過程簡潔，能動態添加儀器。
1、高速完全軟解碼
2、高速USB(或網口）雙向數據通訊
3、實時顯示聲波波列信號，傳輸信號，測量數值，工程值
4、深度脈沖和采樣間隔可靈活配置，軟件具有深度矯正功能
5、采用分層次編程方法，分為地層驅動軟件，前端固件軟件程序和測井程序，具有較好的可移植性和可擴展性
6、測井儀器串靈活組合，軟件自動計算零長
7、采用國際流行的編程技術，實現通用功能，簡化測井主控程序
8、采用數據庫文件，對刻度文件，測井文件經濟有效的管理
配套設施清單
|
1 |
變頻絞車及控制器 |
RDJC-6.4B |
|
2 |
電纜 |
￠6.4 |
|
3 |
電纜連接器 |
|
|
4 |
天地輪 |
|
|
5 |
雅馬哈 EF6600 發電機 |
6.5KW |
|
6 |
普通依維柯車改裝費 |
|
|
7 |
儀器車（17 座的新依維柯）含側開發電機艙帶工程車牌照 |
|
|
8 |
放射源及源室、源罐（含運輸費） |
100 毫居里 Cs-137，活度 3.7×109Bq |
|
9 |
筆記本電腦 14PR-1748 |
DELL |
|
10 |
熱敏繪圖儀 |
822G（進口） |
|
11 |
（煤層氣、頁巖氣版，具有煤田、石油兩種格式） |
|
|
12 |
化學中子源及源室、源罐（含運輸費） |
1 居里鈈鈹中子源 |

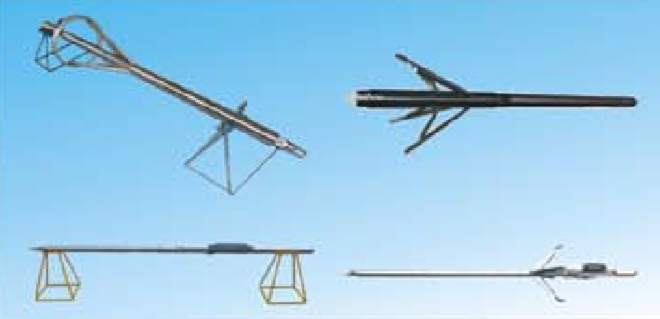

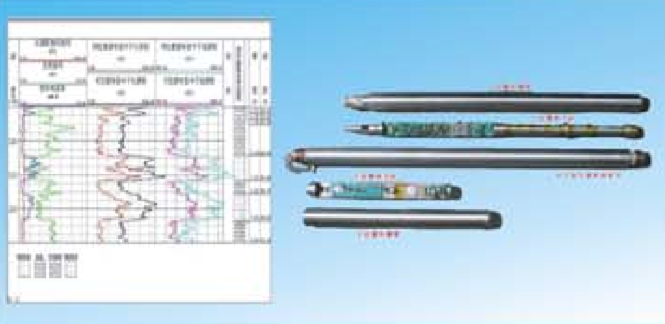

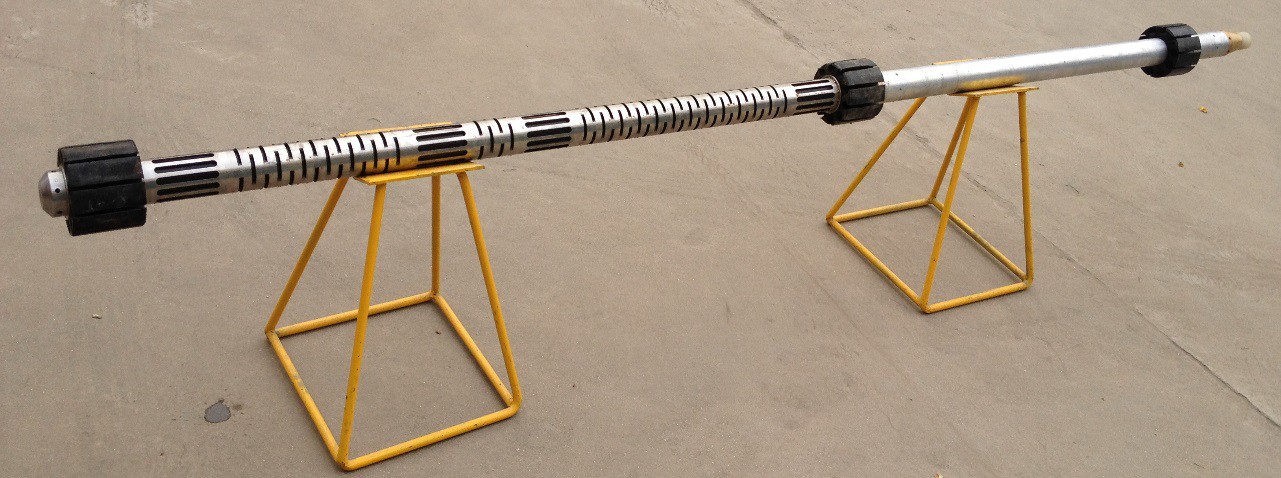

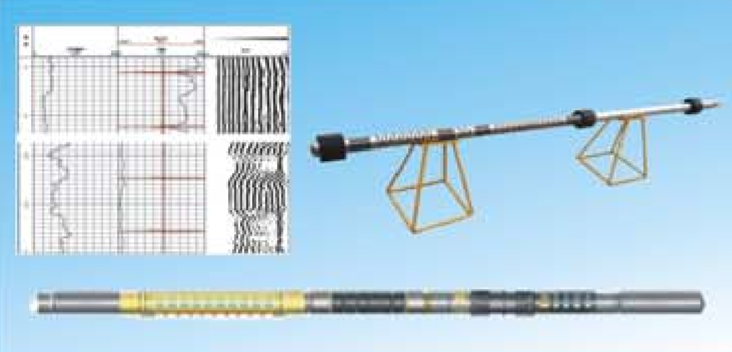

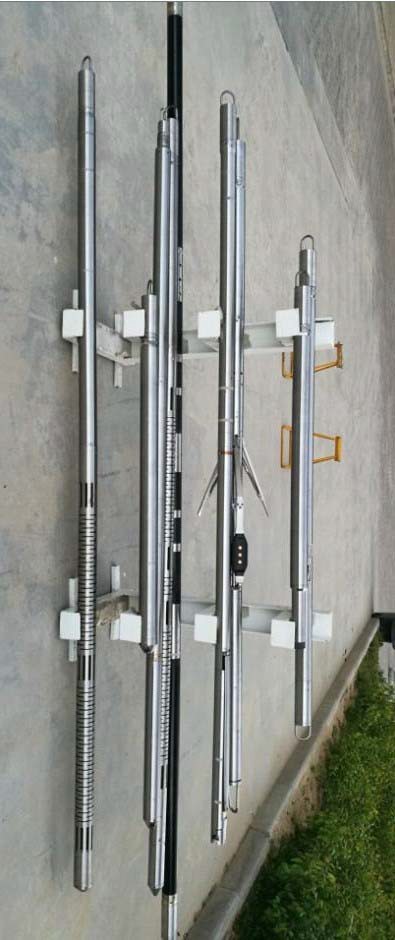

RD6600系列測井儀器實物圖片
|
MTGFC-G 固井質量檢測儀 |
|||||||
|
測井項目 |
測量范圍 |
測量誤差 |
儀器參數 |
||||
|
最高工作溫度 |
最大承壓 |
外徑 |
長度 |
重量 |
|||
|
聲幅 自然伽馬 套管節箍 聲波變密度 |
伽馬 10000CPS 聲幅 0%--100% 變密度200μs-1200μs |
誤差≤±6重復性±5穩定性±3 |
125℃ |
60MPa |
62mm |
2800mm |
20Kg |

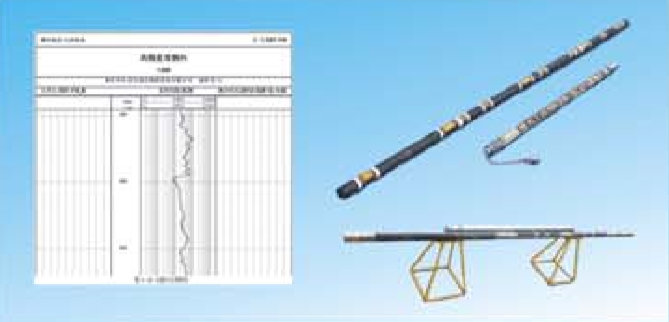

圖 1—3 固井品質探管實物圖

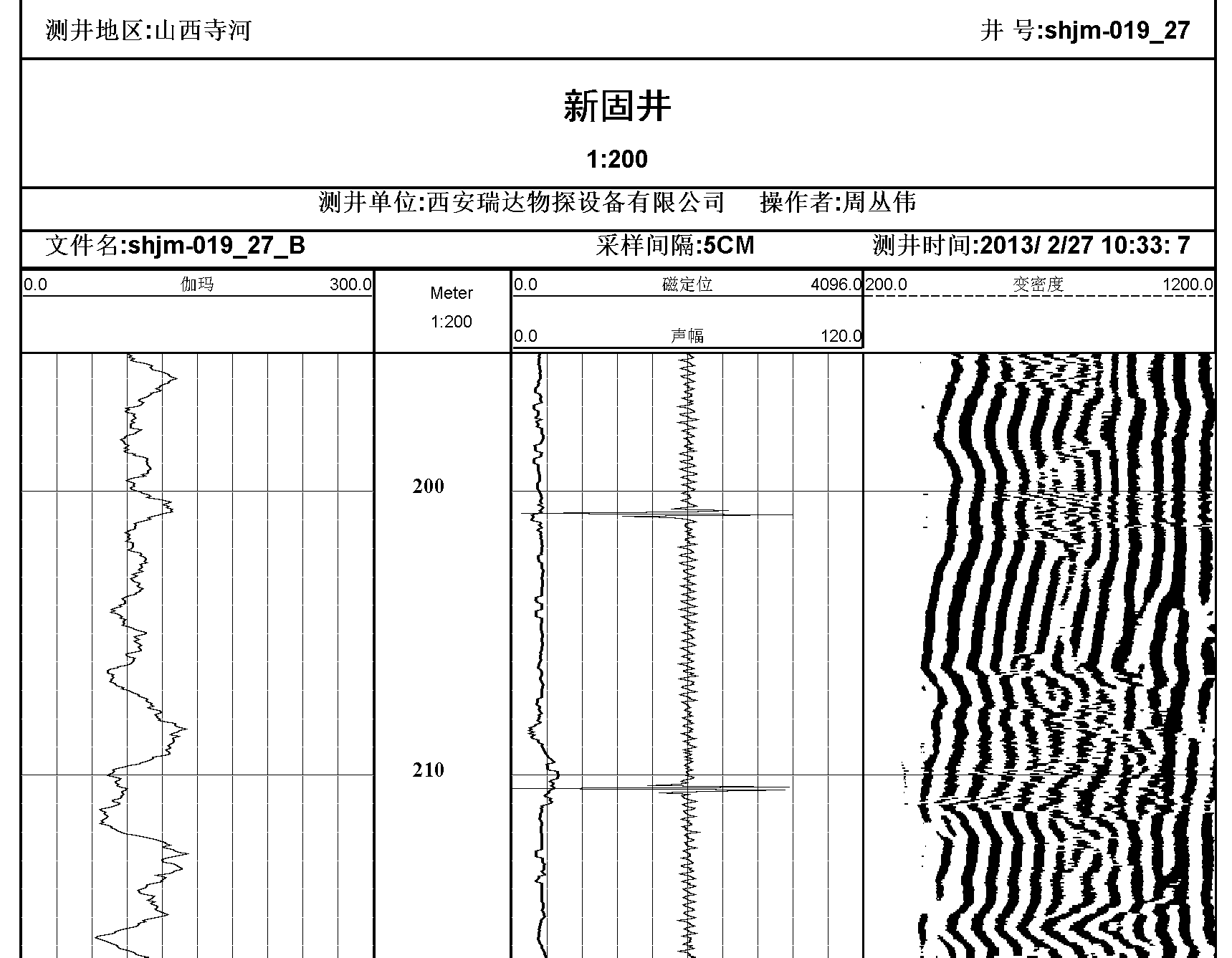

儀器實際測井曲線 （圖 1—4）
圖 1—4 固井質量實測圖形
|
MTSC-G 雙側向測井儀 |
|||||||
|
技術參數 |
|||||||
|
測井項目 |
測量范圍 |
測量誤差 |
儀器參數 |
||||
|
最高工作溫度 |
最大承 壓 |
外徑 |
長度 |
重量 |
|||
|
深側向電阻率 淺側向電阻率 |
電阻率 0.2--40000?.m |
0.2--1.0Ω.m±20% 1.0--2000Ω.m±5% 2000-5000Ω.m±10% 5000-40000Ω.m±20% |
125℃ |
60MPa |
62mm |
6500mm (三段總長) 3000mm (最長段) |
|
