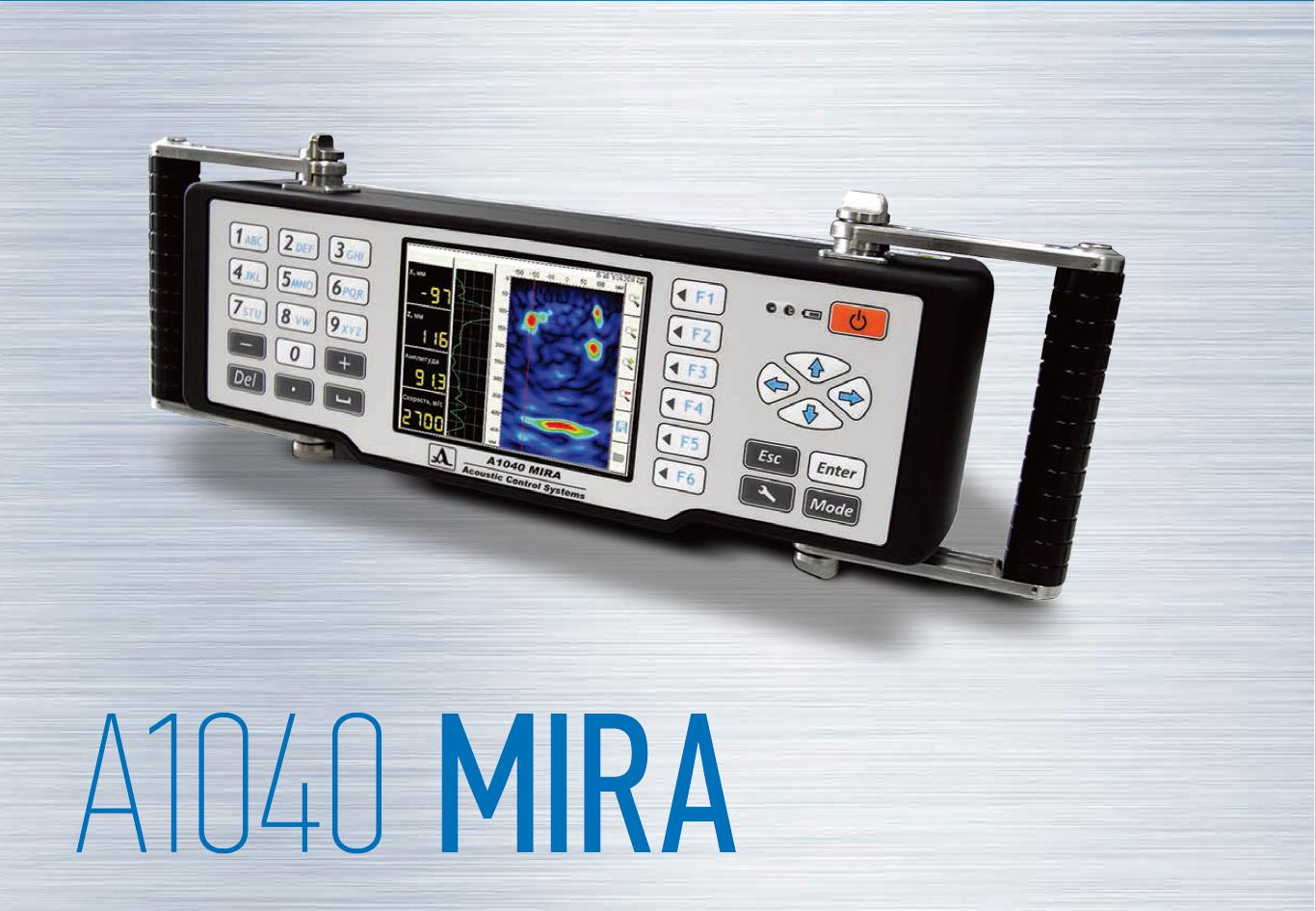

A1040 MIRA超聲波斷層掃描儀
型 號：A1040 MIRA
原產地：德國ACS
用 途：A1040 MIRA超聲波斷層掃描儀旨在控制可單面進入的混凝土，鋼筋混凝土和石材制成的結構，以便確定結構材料的完整性，查找異物，是否存在內腔，空洞，溢出物，分層和裂縫以及測量測試對象的厚度。可以控制厚達2.5米的物體。
A1040
MIRA超聲波斷層掃描儀
低頻超聲斷層成像，用于混凝土控制
A1040 MIRA超聲波斷層掃描儀旨在控制可單面進入的混凝土，鋼筋混凝土和石材制成的結構，以便確定結構材料的完整性，查找異物，是否存在內腔，空洞，溢出物，分層和裂縫以及測量測試對象的厚度。可以控制厚達2.5米的物體。
控制結果以B掃描對象的斷面圖像（斷層圖）的形式呈現，這極大地方便了對控制結果的理解，并且方便了對象狀態的明確分析。
專用軟件可讓您從3D數據陣列中重建任何斷層圖，并呈現對象內部結構的三維圖像。
A1040
MIRA層析成像儀設計為一體式。重量輕且易于使用，具有內置計算機，內存，大尺寸顯示和控制按鈕，可確保舒適的操作。
層析成像儀的天線設備由具有干點接觸的轉換器組成，因此無需使用接觸液即可進行控制。用于數據收集和處理的合成可聚焦光圈方法為分析控制對象的內部結構提供了清晰易懂的圖形圖像。斷層掃描儀可用于手動控制以及自動安裝。
優勢
? 通過單向訪問可視化控制對象的內部結構。
? 高生產率-重建一張斷層圖需要幾秒鐘。
? 易于使用。
? 高測量精度和設備對各種反射鏡的靈敏度。
? 不需要檢查的表面處理。
? 轉換器的耐磨頭。
參數特點
? 輕巧，防震的塑料外殼。
? 無需使用外部計算機即可自主處理數據。
? 干聲接觸。
? 使天線設備適應表面不平整。
? 自動測量超聲波在測試對象中的傳播速度。
? 控制對象內部結構的三維表示，并以對象的任何部分的B掃描，C掃描和D掃描的形式表示。
說明
A1040
MIRA混凝土斷層掃描儀是一種完全自動的測量單元，用于對獲得的數據進行收集和斷層攝影處理。
測量單元包含一個矩陣天線陣列，該矩陣天線陣列包含48個帶有干點觸點和陶瓷耐磨頭的低頻寬帶橫向剪切波傳感器。
這樣可以確保它們在粗糙表面上繼續使用。
每個傳感器都有一個獨立的彈簧懸架，可以監控不平坦的表面。
光柵的額定工作頻率為50 kH*。
該設備具有內置計算機，可讓您直接在過程中處理數據，將其顯示在屏幕上并將其保存在內存中。
對于使用專用軟件進行的高級數據處理，可以將其傳輸到外部計算機。
根據在控制對象的整個掃描區域下進行數據集成和體積重建的逐步掃描控制對象的方案來執行控制。
大型明亮的TFT顯示屏和鍵盤使您可以輕松地為控制對象配置設備，選擇必要的操作模式并進行監視，并觀察所獲得的結果，從而可以對其進行初步分析。
小型輕巧的外殼和可調節的手柄可確保在水平，垂直和天花板表面舒適地使用設備。
內置電池可提供長達5小時的連續運行時間。 此外，可以直接從AC網絡為斷層掃描儀供電。
層析屏幕上的數據處理和表示
該設備使用具有拉曼測深的合成可聚焦孔徑方法（SAFT-K），其中超聲聚焦在半空間的每個點上。結果是控制對象橫截面的可視圖像，其中可視化體積的每個點的反射率以不同的顏色編碼（取決于所選的配色方案）。
在此過程中，您可以根據設置的地址模式在斷層掃描儀屏幕上選擇不同類型的數據表示形式。
操作模式
查看模式
該模式用于在任意位置快速查看結構的內部結構。屏幕上顯示深度為2.5米的V型掃描。
此外，在這種模式下，可以：
? 自動檢測超聲波的傳播速度。
? 測量斷層圖中圖像的坐標和水平。
? 測量結構厚度。
? 查看A掃描。
模式圖
當使用天線陣列以恒定步長沿著先前標記的線進行掃描時，該模式用于以控制對象（垂直于表面）的一組B掃描形式生成數據陣列。 從累積的三維數據陣列中，任何B掃描都可以顯示在屏幕上。
設定模式
用于選擇和設置參數以及操作配置。通過分配唯一的名稱，可以為各種控制對象創建和保存許多工作配置。從直接保存在監視對象中的列表中選擇所需的配置。
軟件
該設備配有專用軟件，可以在外部計算機上對收集到的數據進行高級處理。
該程序可從設備讀取數據，并以斷層圖形式和三維三維形式呈現它們，這有助于理解具體控制對象的內部結構。
對于每個反射器，可以確定其在控制對象中的出現坐標。
技術規格
|
確定的超聲波速度范圍 |
從1,000到4,000 m/s |
|
在混凝土中的最大觀察深度 |
2 500 мм |
|
鋼筋混凝土的最大觀察深度 |
800
мм |
|
深度測量的允許絕對誤差極限，其中X是所測量的深度 |
±(0,05·Х+10) мм |
|
最小可檢測反射鏡尺寸 |
直徑 20 mm, 長度至少200 mm , 深度50至400 mm |
|
顯示尺寸和類型 |
5.7英寸，TFT顏色 |
|
內建記憶體 |
快閃記憶體 |
|
營養學 |
電池 |
|
電池額定電壓 |
11.2v |
|
電池壽命 |
5小時 |
|
電腦連線 |
USB |
|
工作溫度量程 |
-10至+500℃ |
|
機重 |
4.5
kg |
|
外形尺寸，無更多： |
|
|
沒有把手 |
370
х 150 х 145 мм |
|
帶有水平手柄 |
470
х 150 х 170 мм |
|
直立手柄 |
370
х 210 х 170 мм |
傳感器規格
|
搜索裝置 |
集成陣列 |
|
工作頻率范圍 |
25
- 85 kHz |
|
數組中的轉換器數 |
48 |
|
矩陣陣列中使用的換能器類型 |
低頻寬帶剪切波，具有干點接觸和耐磨尖端 |
全套配件
? A1040 MIRA-超聲波斷層掃描儀
? 筆記本電腦
? 電源適配器
? USB A到Micro B電纜
? 驗證樣本
? 硬殼
? 文檔和軟件CD
