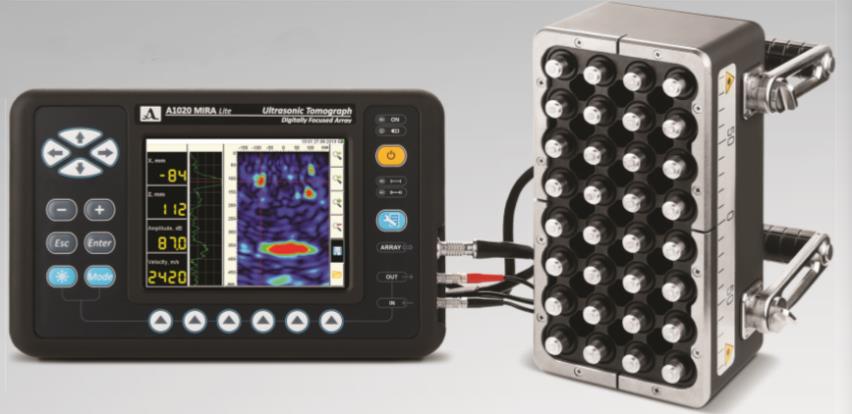

A1020 MIRA Lite 混凝土超聲波斷層掃描儀
型 號：A1020 MIRA Lite
原產地：德國ACS
用 途：低頻超聲波斷層掃描儀，用于混凝土內部結構成像。
緊湊，輕巧且易于使用的超聲波斷層掃描儀，僅需單面接觸混凝土就可以清晰成像。
A1020
MIRA Lite
混凝土超聲波斷層掃描儀
低頻超聲波斷層掃描儀，用于混凝土內部結構成像
緊湊，輕巧且易于使用的超聲波斷層掃描儀，僅需單面接觸混凝土就可以清晰成像。
? 實時顯示測試對象的截面（B掃描）。
? 新型無耦合劑接觸式STK耐磨換能器。
? 改善了近場靈敏度。
用于可視化內部結構的INTROVIEW?軟件
? 借助被測物的3D圖像進行全面評估
? 新的裂縫尺寸測試功能
特點
? 實時顯示被測物的截面（B掃描），幀頻高達10
Hz。
? 改善了近場靈敏度。
? 對不同的缺陷具有高度的測量準確度和儀器靈敏度
? 檢測到的不連續尺寸：
-從?10mm開始-默認圓柱圖像；
-從?25mm開始-默認球形圖像。
? 小型天線陣列，可在現場長期使用。
? 新型無耦合劑接觸式STK耐磨換能器。
? 堅固的隔膜可保護換能器免受塵土污染。
? 便于將電子裝置安裝在操作員皮帶上的保護套。
應用
? 在檢測的混凝土，鋼筋混凝土和天然石材中尋找異物、空洞、充填泄露、分層和裂縫。
? 可測試最大厚度為1000mm的混凝土和最大厚度為800mm的鋼筋混凝土結構。
? 研究直徑為500
mm或更大的柱的內部結構。
? 檢測整體結構中的地基和天花板。
? 檢測曲面物體。
? 在地鐵和鋼筋混凝土隧道的管道后面尋找空洞。
? 搜索用于塑料和金屬的鋼筋混凝土
? 直徑為10mm或更大的管道。
? 確定保護層的厚度和增強層的深度。
? 評估鋼筋混凝土橋梁中帶有預應力鋼筋的管道狀況。
? 通過單面接觸測試被測物的厚度。

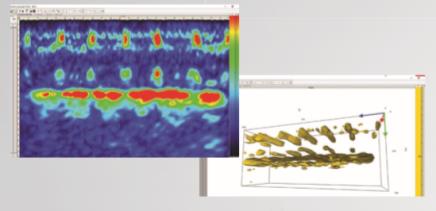

3D INTROVIEW? 軟件
3D圖像的操作模式：
等距表面
紋理映射；
最大投影
2D圖像模式：
全景B-，C-，D-掃描;剖面平面/體積閘
與其它ACS設備 (如A1220
MONOLITH, A1040 MIRA) 兼容
規格參數
|
天線陣列中的換能器數量 |
32個（8排，每排 4個） |
|
厚度量程 |
10–1000mm |
|
連續運轉 |
不少于10小時 |
|
工作頻率量程 |
10-100 kHz |
|
變頻器額定頻率 |
50 kHz |
|
防護等級 |
IP54 |
|
天線陣列的整體尺寸 |
220×129×80 mm |
全套配件
? A1020
MIRA Lite-超聲波斷層掃描儀
? 天線陣列M4002
0.05A0R220X110PS
? 交流適配器220
V-15 V
? USB
A-Micro B電纜
? 驗證樣本
? 攜帶箱
? INTROVIEW?軟件
