SPTMAN 標準貫入試驗錘擊能量測試儀
型 號：SPTMAN
原產地：英國JFTS
用 途：SPTMAN是一款易于使用的便攜式系統，用于計算錘擊能量。
SPTMAN系統測量從擊錘傳遞到鉆桿的實際能量，并通過與理論勢能的比較來計算錘擊能量系數。
SPTMAN
標準貫入試驗錘擊能量測試儀
SPTMAN是一款易于使用的便攜式系統，用于計算錘擊能量。
SPTMAN系統測量從擊錘傳遞到鉆桿的實際能量，并通過與理論勢能的比較來計算錘擊能量系數。

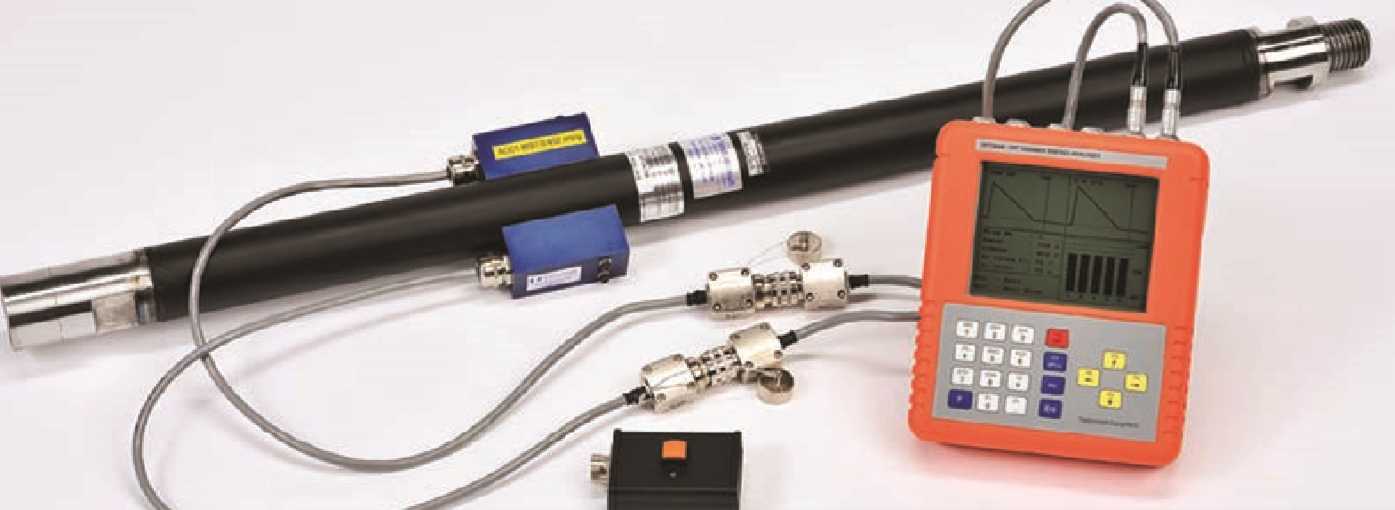

該系統的核心是一款堅固耐用的便攜式固態存儲器分析儀。該系統配有一個直徑為54mm的標準SPT桿，以及一個增加保 護功能的防水攜帶箱。
試驗采用易于操作的菜單顯示，使錘擊能量和能量比實時顯示。
系統服務和校準
現在建議對所有標準貫入儀測試（SPT）系統測量SPT錘擊能量。
BS EN ISO 22476-3規定，如果N值將用于基礎定量評估或結果比較，則必須知道錘能比，并提供校準證書。
規范也建議每六個月要做一次標定。JFTS建議在每次開始一項大合同時做一次標定是很好的做法。
特點
? 瞬時錘能測量和傳遞系數計算
? 堅固輕便的系統
? 存儲超過700個結果
? 符合BS
EN ISO 22476-3 和 ASTM D 4633-10規范要求
? 背光LCD屏幕，可在黑暗環境中工作
? 提供James
Fisher測試服務校準服務
軟件
SPTMAN分析軟件作為標準配置提供，并適應用戶友好、基于Windows的平臺，用于下載數據、分析結果和生成校準證書。
證書包括力、速度、加速度和位移圖，以及測量能量、理論能量 和能量比。還可以顯示鉆機和現場的全部詳細信息。
工作原理
SPT錘的能量測量方法是基于波在長彈性圓柱中的傳播。當SPT桿受到落錘撞擊時，桿截面變形（擴大），并且該擴大沿著樁 向下移動到桿的底部，在那里反射回來。
通過測量桿在一段時間內的軸向應變并將桿的模量和橫截面考慮在內，計算傳遞給桿的力：
F(t) = Aa x Ea x Em(t). 測量部分的質點速度是通過一段時間內加速度計的積分來確定的。通過力和速度數據可以確定鉆桿的能量：E(t’)
= t∫0
F (t) v (t) dt
|
SPTMAN
主機 |
|
|
特點 |
現場能量測量 |
|
包括用于現場驗證的標準能量檢查裝置 |
|
|
日光下也可視屏幕 |
|
|
堅固的輕型設備，帶防水接頭，可觸摸的大鍵盤， |
|
|
帶手套也可操作 |
|
|
低功耗，電池壽命長 |
|
|
快速啟動和斷電的閃存 |
|
|
鍵盤 |
密封彩色編碼和全字母數字鍵盤，觸覺和音頻反饋 |
|
工作溫度 |
0 ～ +50°C |
|
顯示 |
單色液晶顯示器，背光對比度鍵盤可調 顯示區122mm x 77mm 防護性抗反射玻璃 |
|
采集 |
2 通道，16位采集，100kHz采樣率，兩個通道上的預 觸發，自動測距增益功能 |
|
頻率范圍 |
0Hz ～ 5000Hz |
|
存儲 |
700+個結果，每個樁3個數據集，包含完整的樁頭信 |
|
息，包括現場、測試編號、跌落高度、跌落重量和日 |
|
|
期/時間戳。 |
|
|
顯示 |
加速度 v 時間 力 v 時間 能量測量占理論值的百分比 |
|
精度 |
± 2% 錘擊能量 |
|
電源 |
電池: 1.2V鎳氫可充電AA電池 自動關機和電池指示燈 |
|
電池壽命 |
充滿電，可工作8 小時以上 |
|
充電時間 |
大約6個小時 |
|
充電 |
用于100110250AC 輸入的外墻插入式充電器 |
|
（涓流充電） |
|
|
用于12Vdc輸入的外部雪茄插入式充電器（快速 |
|
|
充電） |
|
|
尺寸 |
長 218mm x 寬 187mm x 深 55mm |
|
重量 |
1.35Kg |
|
儀器桿 |
|
|
類型 |
以滿足客戶要求-通常為BW/NW/AW |
|
長度 |
取決于直徑-通常為1米 |
|
加速度計 |
2個10000g“沖擊”型，帶ICP電源 |
|
應變計類型 |
箔 |
|
接頭 |
帶堅固卡口接頭的3M連接線 |
我們提供的所有設備均完全按照英國國家標準進行校準。
SPTMAN 用戶培訓
我們為從JFT購買的所有設備提供全面的培訓。我們的培訓課程由我們的內部專家 創建和領導，為您提供安全、高效和自信操作設備所需的技能和知識。
我們在英國提供課堂和現場培訓、海外現場培訓和虛擬課堂培訓。無論您的需求或 技術經驗如何，我們都可以為您的需求提供正確的培訓解決方案。
