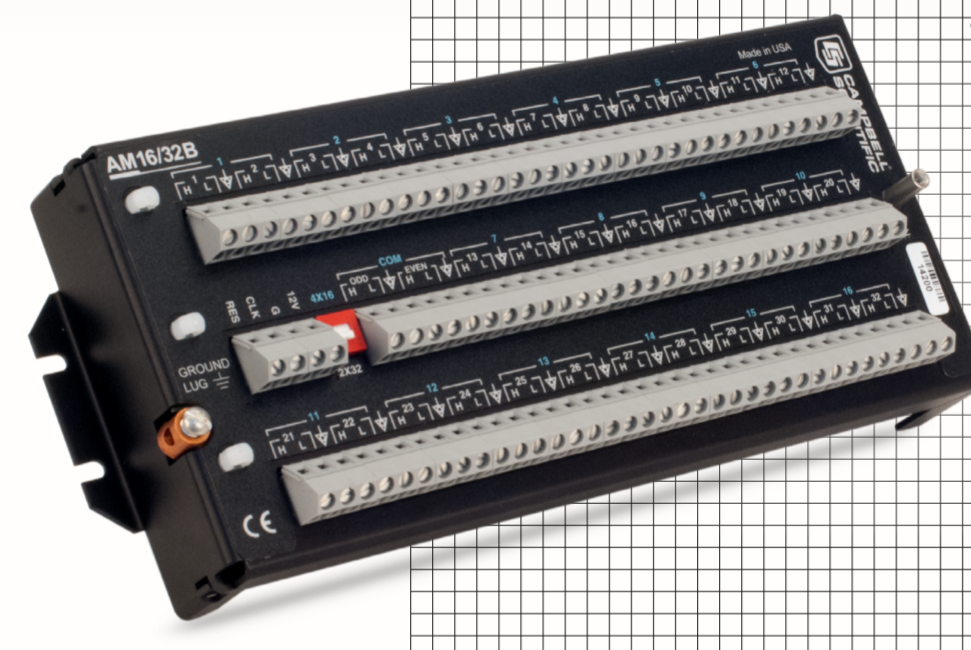

AM16/32B

16通道或32通道繼電器式擴展板

極大地增加傳感器可測量的數目

將多個傳感器連接到同一臺數據采集器

概覽

AM16/32B繼電器式擴展板顯著地增加了坎貝爾數據采集器可測量的傳感器數目。它含有64個通道，可依次切換16次（每4個通道1組），通過4個復用（COM）通道連接到數據采集器。另外，如果設置成2×32模式，則可依次切換32次（每2個通道1組），通過2個復用（COM）通道連接到數據采集器。

優點及特征

顯著增加數據采集器能測量的傳感器數目

可擴展接入最多 32 個傳感器（2 線制）

支持接入多種類型的傳感器，包括：熱敏電阻、電位計、應變計、時域反射土壤水分探頭、以及土壤水勢探頭

消除了石膏塊式土壤水勢傳感器所需要的直流電容模塊，顯著降低了傳感器成本

降低了每個傳感器都含有較長線纜的布線成本

允許給每個擴展通道編繼電地址，直接切換到指定的通道——降低了功耗和繼電開關的損耗

通過在所有的輸入通道上配備氣體放電保護管及引入接地樁，來保護設備免于電涌損害

配備線纜卡，保護線纜承受過大的應力；還為傳感器的屏蔽線配備了獨立的接入端子

功耗

AM16/32B在安靜時僅消耗小于210μA的電流，而在活躍時電流消耗小于6 mA——因此總體電流消耗取決于靜止/活躍這兩種狀態所占時間的比例。使用繼電地址，能夠最小化活躍狀態所占的時間，進而降低功耗。

在大多數應用中，為數據采集器配備的密封可充電供電電源應該足夠充裕；對于擴展板不被頻繁激活的應用，也可使用堿性電池組供電電源。

掃描多個AM16/32B擴展板

幾個AM16/32B擴展板可能被接入同一個數據采集器，依賴于控制器和模擬輸入通道的可用數目。

可接入傳感器的最大數目

一個AM16/32B擴展板可接入傳感器的最大數目，取決于所測量的傳感器類型。例如，假設接入相同類型的傳感器，則一個AM16/32B擴展板最多可接入：

-32個2線制的單端或差分傳感器（例如：熱敏電阻、半橋）

-16個4線制的單端或差分傳感器（例如：全橋、4線半橋）

-32個振弦傳感器（如果帶溫度信號，則是16個），需要搭配使用AVW200系列的振弦接口模塊

-48個半橋測量（假設共用數據采集器上的激發通道和橋臂）

-48個CS616土壤水分探頭（假設共用激發）

-32個石膏塊式土壤水勢探頭（型號223或253）。通過AM16/32B來測量223或253土壤水勢探頭，不需要直流電容模塊，顯著降低了探頭成本

訂貨信息

擴展板

AM16/32B    16通道或32通道繼電器式擴展板

工作溫度范圍（請選擇一個）

-ST-25°到+50℃

-XT-55°到+85℃

線纜

對于下面的線纜型號，請在–L之后輸入長度，單位為英尺。必須選擇一種線纜末端選項。

CABLE3CBL-L     3-芯和22AWG美國線規線纜，建議用于2×32模式下的COM端子連接

CABLE4CBL-L     4-芯和22AWG美國線規線纜，用于供電和控制口端子連接，還可用于4×16模式下的COM端子連接

CABLE5CBL-L     5-芯和22AWG美國線規線纜，可用于4×16模式下的COM端子連接，還包括連接屏蔽線.

線纜末端選項（請選擇一種）：

-PT     線纜末端為鍍錫尾線方式，直接連到數據采集器的端子

-PW     線纜末端為快速接頭，連接到預接線的機箱上
