CR1000X 測量與控制數據采集器r
型 號：CR1000X
原產地：美國Campbell
用 途：為各種應用場景提供測量和控制。它的可靠性使它成為遠程環境應用的最佳選擇，包括氣象站、大氣系統、風力分析、空氣質量監測、水文系統、水質監測和水文氣象站。

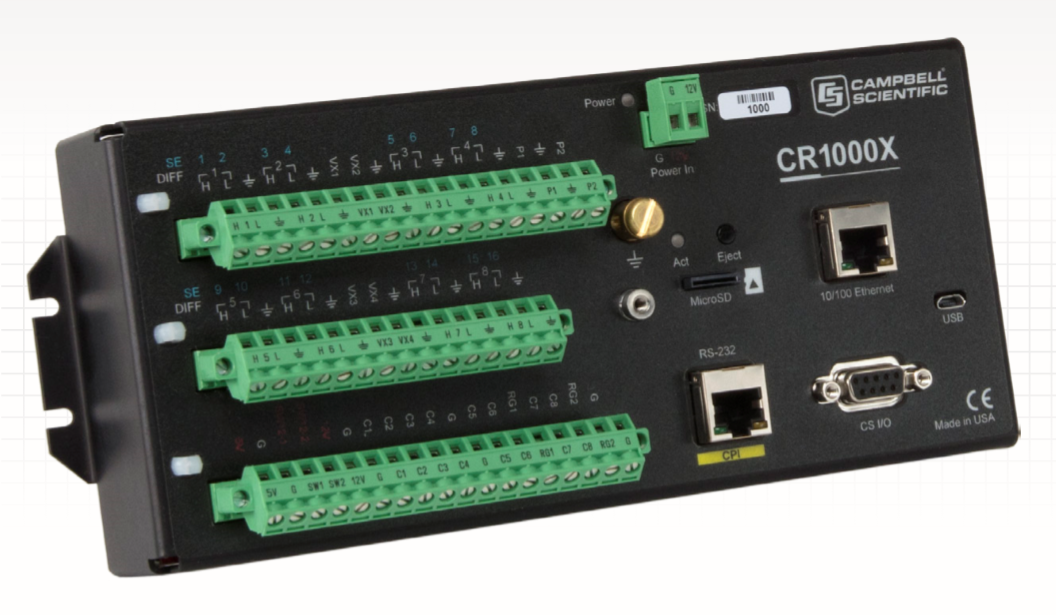

CR1000X
測量與控制數據采集器r
環境數據采集儀
準確、堅固、可靠
概述
CR1000X是我們的旗艦數據數據采集儀，它為各種應用場景提供測量和控制。它的可靠性使它成為遠程環境應用的最佳選擇，包括氣象站、大氣系統、風力分析、空氣質量監測、水文系統、水質監測和水文氣象站。
CR1000X是一種監測測量傳感器、直接驅動通信、分析數據、控制外部設備、在內置非易失性存儲中存儲數據和程序的低功率設備。電子設備被一個獨特的密封的不銹盒子屏蔽。依電池的時鐘保證了系統的準確計時。內置基本編程語言，通用于所有現代Campbell
Scientific數據采集儀，并且支持端口數據處理和分析例程。
優點
?在極端環境中運行操作范圍從標準的-40℃～+70℃擴展到-55℃～+85℃
?與電腦的USB接口直連
?捕獲快速變化的數據值能力與快速模擬測量能力
?用高分辨率測量數據值的細微變化
?包括兩個非隔離的電流輸入通道，用于直接連接0到20mA或4-20mA電流輸出的傳感器
?包含機載CPI端口，用于承載Campbell高速傳感器和分布式模塊(CDM)
?直接連接到以太網
?包括擴展內存需求microSD卡
?用SDI-12,RS-232和RS-485提供簡單的串行傳感器集成和測量
?支持全PakBus網絡
?包括通過web瀏覽器直接連接的嵌入式web頁面
通用參數
?CPU:32位硬件FPU，運行頻率100兆赫
?內存:128MB閃存和4MB（電池供電）運存
?MicroSD驅動：最大支持8GB拓展
?時鐘精度：±3分/年,可選10μsGPS校正
?USB-micro B直連電腦,USB2.0全速,12Mbps
?10/100以太網RJ45LAN連接
?CS I/O端口與Campbell Scientific通信和顯示器連接
?RS-232/CPI端口用于使用Campbell分布式模塊(CDM)進行終端擴展
?可以連接BPALK、PS150、PS200或其他電源的可拆卸電力終端
?2個轉12V電源來給傳感器或通訊設備供電,1.3A@-40°C,0.47A@80°C
?連續12V終端
?電力消耗@12Vdc:<1mA(空閑),1mA(工作,1Hz掃描),55mA(工作,20Hz掃描),工作+25mA(RS-232/RS-485),工作+48mA(以太網連接)
?4路傳感器激勵(VX1-VX4)用來傳感器的激勵或調節100
?歐姆接地電阻用于測量0到20mA或4到20mA的輸出模擬
?輸入終端(SE1-SE16)
·在±5000mV范圍16單端或8差分輸入
·24位ADC
·比率計橋
·熱電偶
·平均周期
?兩個脈沖計數端(P1,P2)
·開關脈沖
·高頻率計數器
·低頻交流電
?8控制終端(C1-C8):C終端是用軟件來配置數字功能
數字I/O功能包括5V輸出和3.3V輸入邏輯電平，可以用來：
·SDI-12
·Tx/Rx串行通信
·高頻計數器
·開關脈沖
·通用狀態/控制
·電壓源5V：10mA@3.5V
·中斷
?最佳模擬精度：±(0.04%測量量+偏移量)
?最佳有效分辨率：0.02μVRMS
?工作溫度范圍：標準-40°至+70℃,擴展-55°至+85℃
?重量：0.86kg(1.9lb)
?尺寸：23.8cmx10.1cmx6.2cm(9.4inx4.0inx2.4in)
?法律條款：View the CR1000X
EU Declaration of Conformity at:www.campbellsci.com/cr1000x
電源要求
保護：反極性保護，最大30Vdc過壓保護
輸入電壓：10到16Vdc
輸入最大電流@12VDC：4.35A@-40℃,1.56A@85℃
平均電流損耗@12VDC：
IDLE：<1mA
連續1HZ采樣：1mA連續20HZ采樣：55mA
系列采樣(RS-232/RS-485)：采樣+25mA
以太網電源模式1分鐘：采樣+1mA
以太網連接采E：采用+48mA
系統
處理器：Renesas RX63N (32位帶FPU的CPU, 運行速度100 MHz)
內存：128 MB Flash + 4 MB SRAM (電池供電)
數據存儲器：4 MB SRAM + 72 MB flash
拓展數據存儲器：可拆卸microSD閃存，最大擴展到8GB
程序執行時間：1ms到1天
實時時鐘：當不接外部電源時只使用內部電池
分辨率：1ms
精度：±3/年，通過GPS校正達10μs
內置鋰電池：AA, 2.4 Ah, 3.6 Vdc (Tadiran TL 5903/S)為內置時鐘和內存供電。沒有外部電源充電的情況下，壽命為3年。
配線面板溫度：1個10K3A1A BetaTHERM熱敏電阻，位于兩行模擬輸入通道之間，會測量配線面板的溫度。
物理參數
尺寸信息：23.8cmx10.1cmx6.2cm(9.4inx4.0inx2.4in);
重量/質量：0.86kg(1.9lb)
