CPT探桿
型 號：CPT
原產地：
用 途：

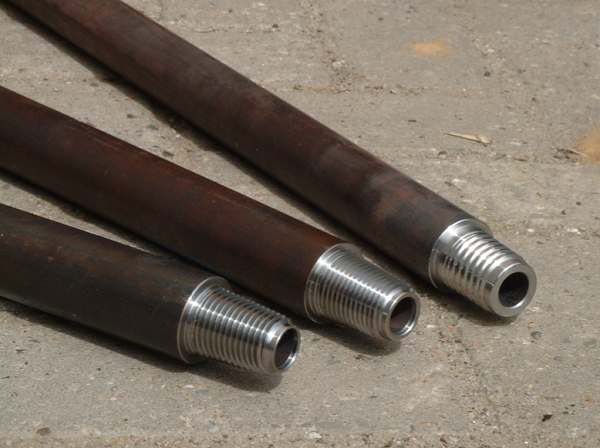

CPT探桿
靜力觸探測試技術（簡稱CPT）是基于以恒定的貫入速度2cm/秒靜態貫入標準尺寸的探頭進入土壤。
貫入力可高達200kN（20噸），拉力可高達260kN（26噸）。考慮到這些參數，顯然CPT探桿要符合嚴格的質量標準，并且要謹慎和安全地處理。請遵守本手冊中所述的準則。
1 概述
如上所述，CPT探桿是符合嚴格質量標準的高品質產品。該探桿由一塊鋼制成，專為靜態測試而設計，并在生產過程中經受多次檢查。
由于探桿在貫入過程中受到極大的力，所以根據嚴格的規格對鋼進行選擇和熱處理。鋼材的質量，結合了高拉伸強度和相對高的彈性和高耐磨性；完美適用于電氣式和機械式CPT測試。
在加工過程中，每根探桿都通過集成在車床中的傳感器自動檢測，以符合所有國家和國際標準，如ASTM，NEN，DIN等。CPT探桿可提供4種不同的螺紋（見第3段）。
對于100kN和200kNCPT測試，探桿之間沒有差異。CPT探桿是CPT測試的重要工具，因此請注意保護探桿。
2 技術參數
|
可用的有效長度 |
1000，500和300mm |
|
總體長度 |
比相關有效長度長43mm |
|
外徑 |
36mm |
|
內徑 |
16mm |
|
重量 |
6.80kg（10傭mm長度） 3.40kg（500mm長度） 2.06kg（300mm長長度） |
|
直線 |
用標尺測量的每1000mm超過0.5mm |
|
證書 |
符合EN 102043.1標準 |
|
垂直方向最大貫入力 |
200kN+10％ |
|
最大拉力 |
260kN+10％ |
請注意，可應用于CPT探桿的最大作用力很大程度上取決于邊界條件，例如側向支撐（也可以是貫入儀的橫梁中的孔與地平面之間的支撐）以及與垂直方向偏離的程度。對于100kN和200kN的測試，鋼質量或探桿間熱處理沒有區別。所有的探桿都是一樣的。
CPT探桿可以與機器人或自動擰緊裝置結合使用。
只要貫入力足夠大，對于探桿而言可以使用的深度沒有限制。在CPT測試過程中，專心地觀察貫入力，偏離垂直軸線和側向支撐。曾經完成深達90m的測試。
3 不同的螺紋

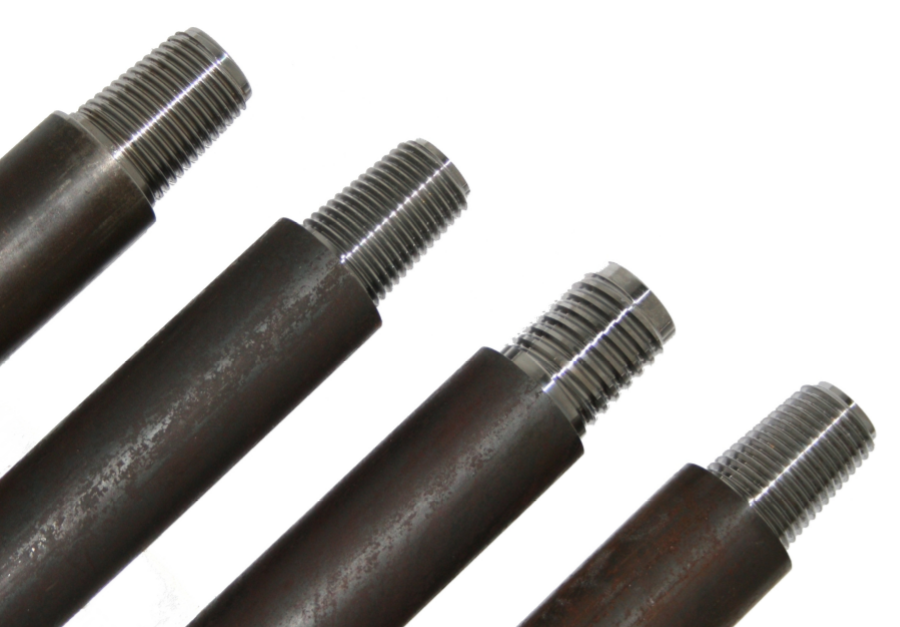

CPT探桿有4種不同的螺紋，以滿足行業需求，即：

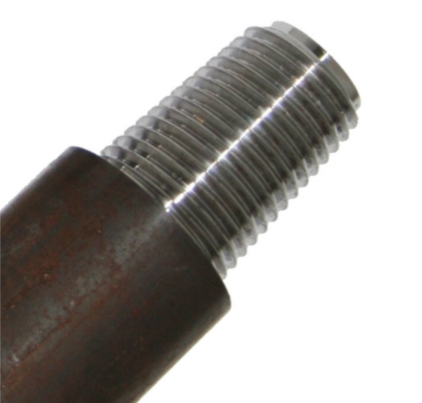

標準(STD)錐形螺紋
這個螺紋被稱為STANDARD，因為它自1950年代以來一直被CPT行業所使用。最初由DeIft Geotechnics設計，它已被所有CPT設備制造商采用。它的優點是它是世界標準。它不具備現代同行的優點。鎖定/解鎖所需的圈數：7。

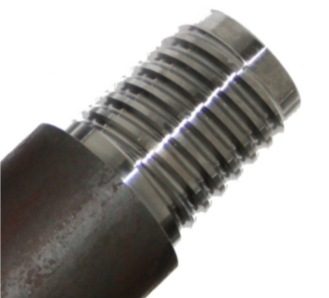

快速鎖定(QLK)雙入囗圓螺紋
1990年代中期，CPT已經成為一個高產的行業。操作員可以8小時進行14次25米的測試。手腕和肘部的傷病正成為一個真正的問題，行業要求新設計的螺紋。這時發明了快速鎖定螺紋。
主要優點是鎖定/解鎖所需的圈數（僅2.5圈），螺紋強度提高（比STANDARDN紋強度高40％）以及相對容易清潔。所需的鎖定/解鎖轉數：2.5。

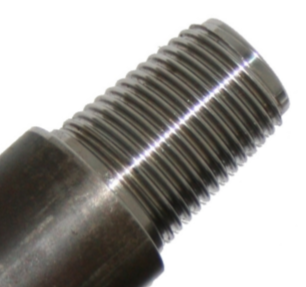

AR錐形圓螺紋
最初由A.P. van den Berg于1970年代設計，作為標準錐形螺紋的現代版本（見前文）。主要優點是，相對鋒利的螺紋被更容易清潔的繩索線代替。公螺紋和母螺紋的尺寸更平衡，使其比標準螺紋更強。所需的鎖定/解鎖轉數：6.5。
2R錐形圓螺紋
由AP. van den Berg在1990年代設計，其設計要求與前面提到的QLK雙入囗圓螺紋相同。此螺紋不是從頭開始設計的，而是基于現有的AR錐形圓螺紋。
2R螺紋在AR螺紋上的主要改進是鎖定/解鎖所需的圈數。它不比AR線更強，也不像QLK線那么容易清潔。鎖定/解鎖所需的圈數：3
4 運輸和存儲
由于CPT探桿相對較重并且容易腐蝕，因此用戶很重要的是要知道什么是最好的方式來儲存和運輸它們。
這些探桿可能會給使用者帶來可能的危險。注意個別探桿的重量比較重。在處理它們的同時小心放下探桿（避免傷腳）并且注意夾緊裝置會導致探桿外部產生毛刺。使用后請務必將其放回儲存架上，它是儲存探桿的最佳和最安全的地方，因為儲物架是專門為此目的而設計的。它可以防止CPT操作員在探桿剛好躺著時絆倒探桿。始終保護CPT探桿免受潮濕和腐蝕。不要讓它們躺在雨中。
5 特殊工具和潤滑劑

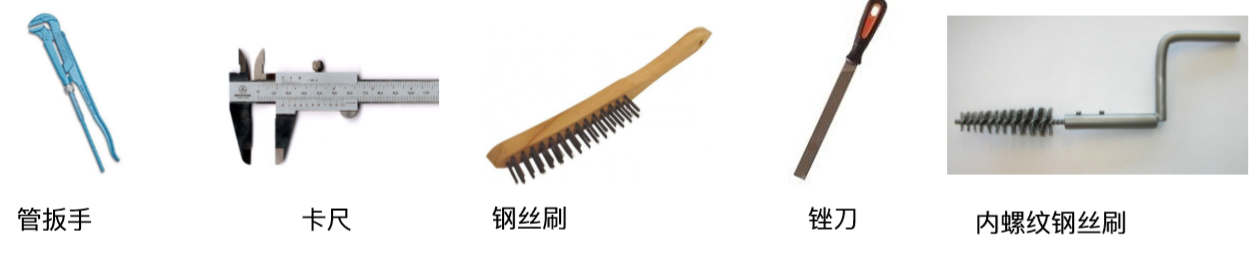

始終使用正確的工具進行工作。它不僅使工作更容易，而且還可以防止探桿的意外損壞。使用以下工具和潤滑劑進行緊固，松動，檢查，清潔和潤滑：
?Gedore管鉗（L=580mm）（產品編號：9401007）
?游標卡尺
?外螺紋鋼絲刷（產品編號：9801001）
?用于清洗內螺紋的鋼絲刷支架（產品編號：1904100）
?內螺紋鋼絲刷（產品編號：1904101）
?用于清洗CPT探空管內部的鋼絲刷支架（L=1200(m)（產品編號1904200）
?用于清洗CPT探桿內部的鋼絲刷(D=18mm)（產品編號：1904201）
?銼刀
?不粘潤滑劑，如保護蠟
