APAGE梅納旁壓儀
型 號：APAGE
原產地：
用 途：
APAGE梅納旁壓儀
使用由控制單元、管路和三腔探頭構成的梅納旁壓儀在巖土體中進行原位旁壓試驗符合：ISO 22476-4和ASTM D-4719-00標準
試驗簡述
旁壓試驗是一種巖土體原位應力控制荷載試驗方法，它通過一個可以側向平行膨脹的圓柱形探頭對鉆孔孔壁施加壓力。
通過試驗數據（基于不同的控制壓力值產生的體積變化值），可以得到一條土壤在平面變形條件下的應力-應變關系曲線。試驗可以定義以下三個參數：
●梅納旁壓模量
●蠕變壓力
●梅納極限壓力
控制單元技術規格
●尺寸：86′43′26cm（三腳架高：65cm）
●重量：24.5kg（三腳架重：3.5kg）
●鋁制機箱和保護罩
●搬運把手
●三腳架和水平氣泡允許在任何場地調整儀器的垂直度
設備構成：
控制單元

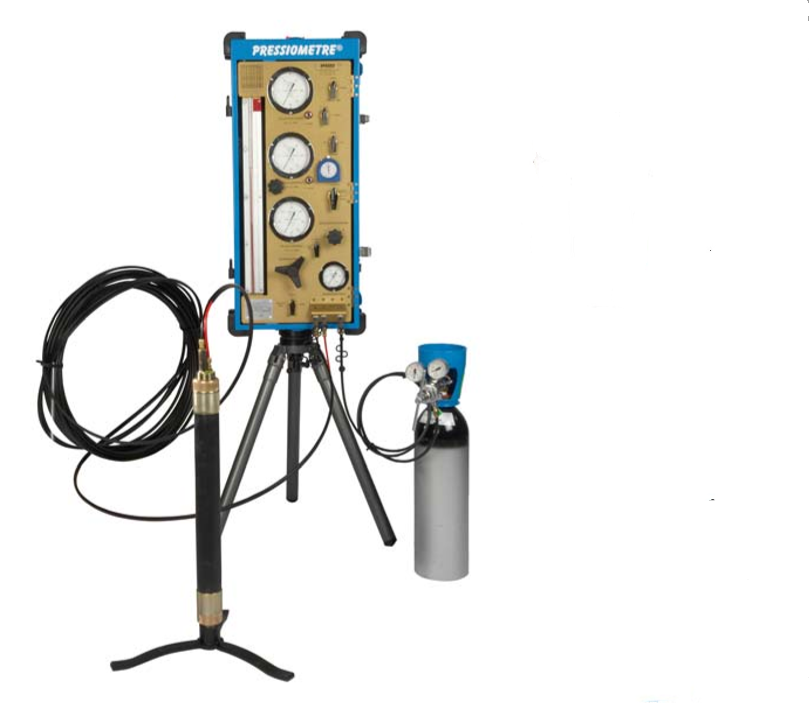

控制單元用來精確控制施加在探頭上的壓力，并且讀出探頭體積隨著壓力增量和時間的變化而產生的變化量。它裝配在一個三腳架之上，由高壓氮氣瓶提供壓力源。
儀器包括一個帶有可視刻度管的800cm3的容積器，一個主壓力調節閥，一個差壓調節閥，壓力量程分別為0-2.5和0-6MPa的測量腔和保護腔壓力表（進行軟巖測試時有10Mpa壓力表可供選配），以及其它必需的閥門和連接頭。
塑膠管線
同軸或者雙路管線，柔韌，而且在高壓作用下變形很小，連接探頭到控制單元上。
三腔探頭
探頭包括一個中心測量腔，用水壓對其進行加載，它的體積變化可以通過控制單元上的容積器進行讀數。探頭外部用一個護套完整地保護起來（根據不同的土體硬度選擇護套類型），通過兩個保護腔施加的氣體壓力可以使護套膨脹。通過差壓調節閥的調節可以使施加在三個腔體中的壓力達到平衡，從而確保探頭沿著測量腔室產生一個真實的圓柱體變形。
試驗程序
測試鉆孔施工過程中要盡量減少對孔壁的擾動，而且鉆孔直徑要與探頭直接相適應。將探頭放入到鉆孔中指定的測試深度，然后以適當的增量對其施加壓力，壓力和體積的讀數通過控制單元可以進行讀取。在沙礫層中或者地下水位以下，鉆孔容易塌孔。這種情況下，可以將探頭嵌入一個特制的開槽管中錘擊或者振動進入土體之中。不帶自動數據采集功能的控制單元符合ENISO22476-4標準A部分。
數據處理
實驗數據可以使用GeoVision?軟件進行分析處理。
GEOSPAD? 2
梅納旁壓儀數據采集系統符合EN ISO
22476-4標準
GEOSPAD?2簡介

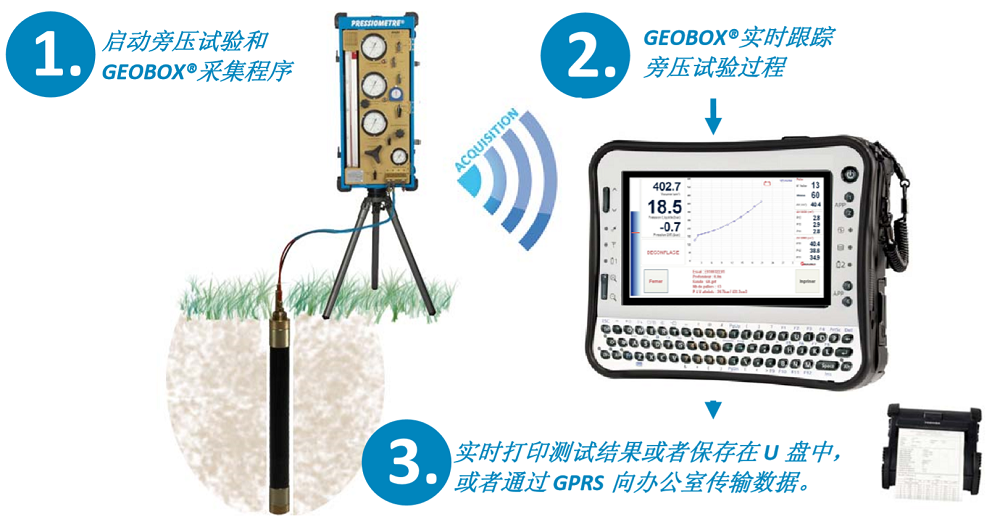

GeoSPAD?允許通過土質調查研究中樞單元GeoBOX?進行旁壓試驗數據的采集。這個系統自動顯示并引導進行旁壓試驗的相關步驟，而且自動記錄這些測試行為的條件和結果。

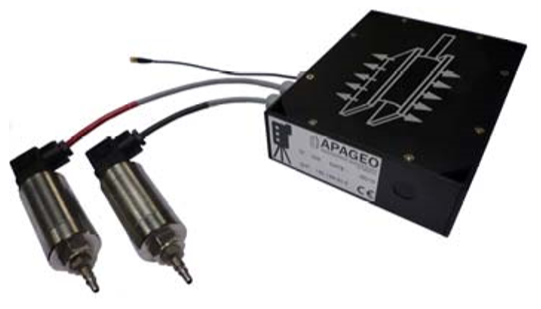

GeoSPAD?2系統被結合到梅納旁壓儀控制單元中，而且保證梅納旁壓儀的所有性能范圍不受是否使用GeoSPAD?2的影響。GeoSPAD?2是一個防水的控制盒，包括兩個量程為0-100bar的壓力傳感器和一個超聲波液位傳感器（客戶需要時可采用磁致伸縮傳感器）。
GeoSPAD?2特色
Geospad?2是一個獨特的系統，被完全結合到了梅納旁壓儀控制單元之中，它直接發送試驗數據到GeoBOX?上：簡化了設備體量并節省了安裝時間。它的應用非常友好，而且完全兼容所有已經裝備傳感器的梅納旁壓儀。
操作步驟
