鉆孔彈模儀
型 號：Solexpert
原產地：瑞士Solexperts
用 途：彈模試驗可以通過鉆孔原位測量基巖和松散巖體的變形模量和彈性模量。由彈模測量所獲得的巖石特性參數，是隧道，山洞和其它地下建筑進行設計規劃所需的重要參數。使用多次循環加載-卸載測試程序，從而測得巖石的變形。
鉆孔彈模儀
原位測定巖層變形和彈性特性
應用
彈模試驗可以通過鉆孔原位測量基巖和松散巖體的變形模量和彈性模量。由彈模測量所獲得的巖石特性參數，是隧道，山洞和其它地下建筑進行設計規劃所需的重要參數。使用多次循環加載-卸載測試程序，從而測得巖石的變形。
Solexperts在彈模測量的應用和數據評估上擁有豐富的經驗。
Solexperts彈模測量系統的技術參數
?最大測量深度：1400m；適用井徑：76mm（新型）/96mm/101mm/122mm/146mm；最大壓力：200bar
?位移傳感器和孔壁直接接觸，提供真實無偏差的數據結果
?使用柔韌的橡膠套筒，提供均勻分布的井壁壓力，從而可以直接測定彈性模量，無需任何校準參數
?探頭集成羅盤，可以確定巖層裂隙和各向異性的構造所帶來的影響
?在線數據采集和實時顯示，使得彈模測量在試驗中的控制更加直觀
?由氮氣或壓縮空氣提供彈模器的壓力，可避免測量設備采用液體加壓泄露所帶來的環境污染
彈模測量的操作

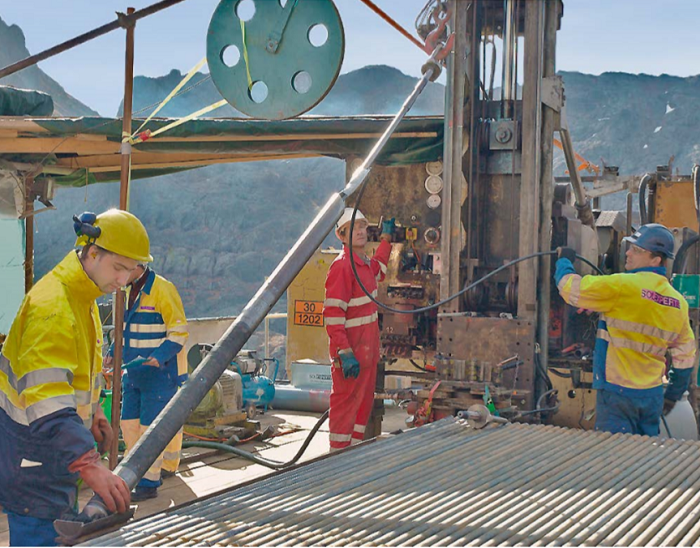

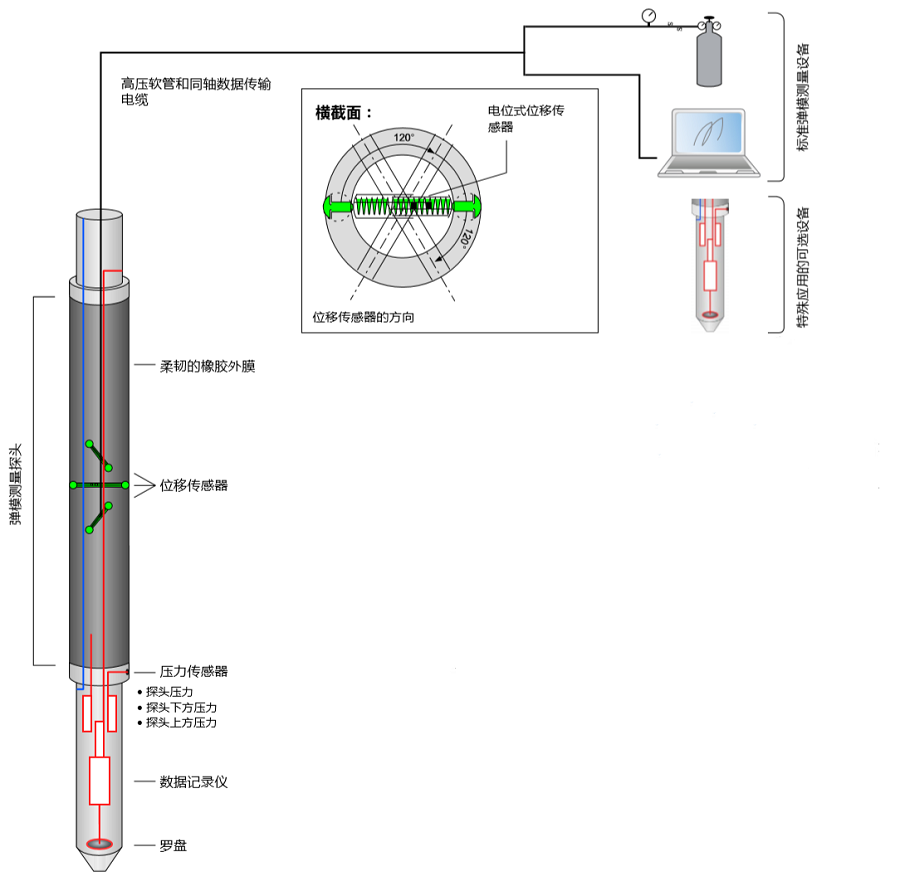

通過井口平臺往鉆井中下放彈模測量探頭和測量鉆桿，使其抵達所需深度（最大1400m）。探頭連接一根高壓軟管和同軸數據傳輸電纜，和測量探頭一起下放。根據測量階段，充入氮氣或壓縮空氣膨脹套筒到所需壓力，使壓力均勻傳輸到井壁。按照預估的巖層變形特性，可以調整各階段套筒膨脹的程度。位移傳感器直接接觸井壁，用于測量在分階段加壓/釋壓作用下的鉆孔孔徑的變化。

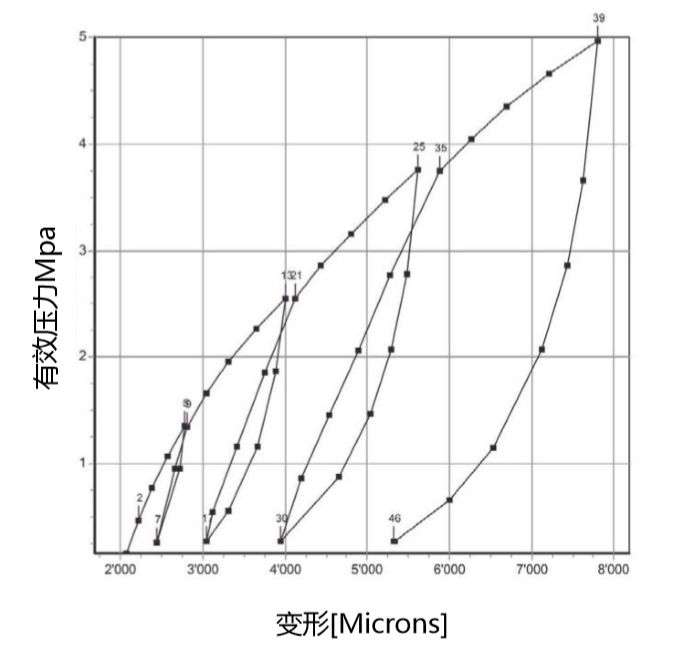

通過對幾次加載-卸載循環測試數據的評估，可以確定變形模量和彈性模量。另外，持續幾小時的蠕變試驗可提供巖體在持續壓力負載下變形特性的重要數據。
通常，先執行一個加載-卸載試驗，然后加載一個固定壓力值的測試程序。
Solexperts彈模測量探頭所使用的位移傳感器是高精度大量程的，因此可以在大多數基巖（泥巖、石灰巖、花崗巖、片麻巖和片巖等）和松散巖體（冰磧土、砂石、礫石和黏土）上進行彈模測量。
技術參數
彈模測量探頭
?長度（橡膠套管）：8001/1000mm
?直徑：
-72mm（適用井徑76mm)
-92mm（適用井徑96mm）
-96mm（適用井徑101mm）
-118mm（適用井徑122mm）
-142mm（適用井徑146mm）
?最大測量深度：1400m
?壓力范圍：5-200bar
?橡膠套管：徑向膨脹，可均勻給井壁施加或降低壓力，不會產生點壓。
位移傳感器
?三個傳感器互成120度分布，每個傳感器有兩個測量點
?靈敏度：0.001mm
?測量范圍：20mm/27mm1
?位移傳感器和井壁通過圓形的鋼針直接接觸，該鋼針穿過橡膠膨脹外膜并和探管外緣平齊，保證了測試精度。
數據采集系統
?自動實時顯示壓力/變形曲線（《Dilato》軟件）
?測量間隔選擇范圍為1秒至幾個小時
?通過《Dilato》軟件對測量結果進行估算和解釋
