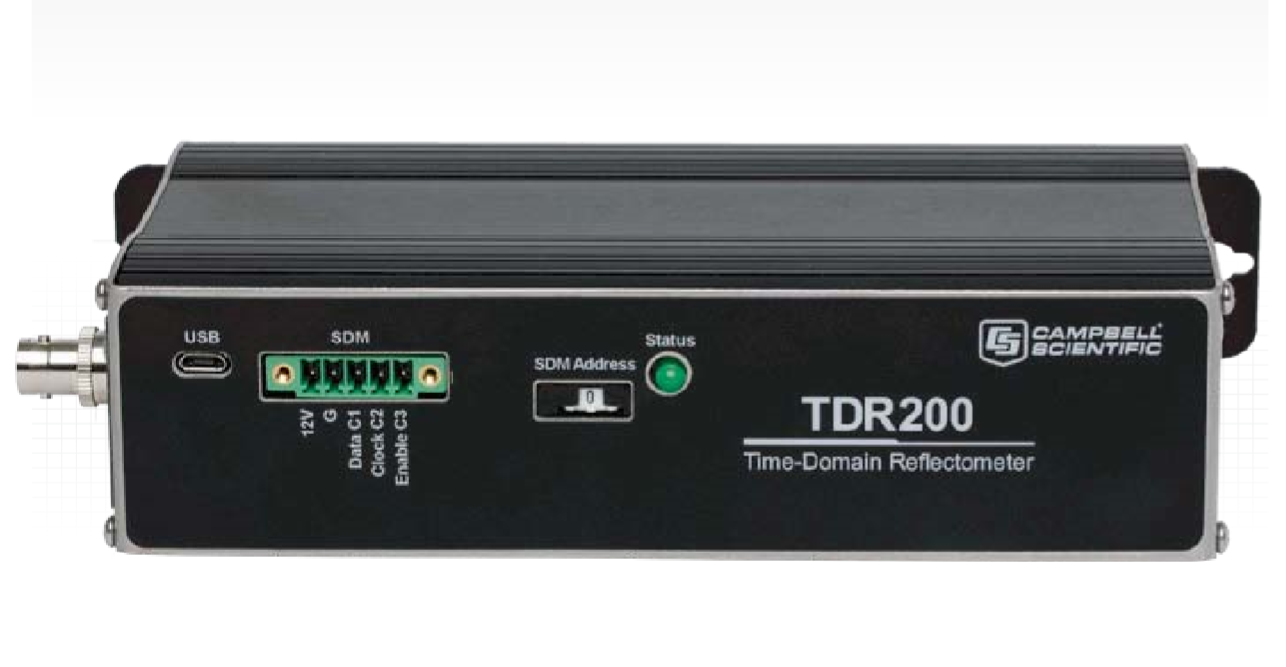

TDR200

時域反射計

概述

TDR200時域反射計是Campbell Scientific TDR時域反射測量系統的核心。TDR系統可以準確測量土壤體積含水量，土壤容重電導率，巖體變形或用戶自定義時域測量。一個Campbell Scientific數據采集器可以控制多個TDR200時域反射計。

優點和特點

·低功耗(TDR100功耗的一半)

·堅固耐用高靈敏度低噪

·高級波形過濾

·高級波形分析算法

·向下兼容TDR100系統(CRBasic數據采集系統)

·60Hz頻率抑制

技術描述

TDR200（1）產生一個短時上升時間電磁脈沖，應用到一個包含測量土壤水分含量的TDR探針的同軸系統中，并（2）對產生的反射波形進行采樣和數字化分析和存儲。

板載處理器對于傳導時間和反射脈沖振幅進行分析處理，能夠快速、準確的確定土壤含水量、土壤體積導電率、巖體變形或用戶自定義時域測量。

數據采集器采集250個點的波形并在2s時間內進行分析。在巖體變形和坡面穩定性監測中，每個波形可以多達10,112數據點對于線纜長度監測。高級的噪聲過濾和平均保證了在噪音環境中可以進行精確的測量。

技術參數

·脈沖發生器輸出：250mV，50Ω

·輸出阻抗：50Ω±1%

·脈沖發生器和采樣電路時間響應：≤85ps

·脈沖發生器畸變：1ns，±16%;1ns后±1%

·脈沖長度：25.5μs

·波形采樣：基于選定長度，20-10112波形值

·波形平均：1-128

·靜電放電保護：±8kV@2Ω通風，±4kV@2Ω接觸

·浪涌防護：±2kV@2Ω

·運行溫度范圍：-40°-+85°C

·電源：12Vdc(9.6-16Vdc),

·最大150mA,USB供電(5Vdc)

·重量：0.79kg(1.75lb)

·高度：10.7cm(4.2in)

·寬：5.1cm(2.0in

·長：21.6cm(8.5in)

電流損耗

·測量狀態：120mA

·休眠狀態：1mA
