CS616 水分含量反射計
型 號：CS616
原產地：美國Campbell
用 途：用于測量多孔介質（如土壤）由0%至飽和的容積含水量（VWC）。探頭發射兆赫振蕩頻率波，該頻率經調制（比例衰減）并為Campbell Scientific的數據采集器采集讀取。
CS616
水分含量反射計
精度高，準確度好
為長期監控專門設計
概述
CS616用于測量多孔介質（如土壤）由0%至飽和的容積含水量（VWC）。探頭發射兆赫振蕩頻率波，該頻率經調制（比例衰減）并為Campbell Scientific的數據采集器采集讀取。
優勢特點
·兼容大部分Campbell Scientific數據采集器*
·精度高，準確度好
·快速響應
·為長期水分含量無人監控而設計
·兼容AM16/32B系列多路擴展板，可以測量多個傳感器
·探針可以插入或埋入地表的任何地方
技術描述

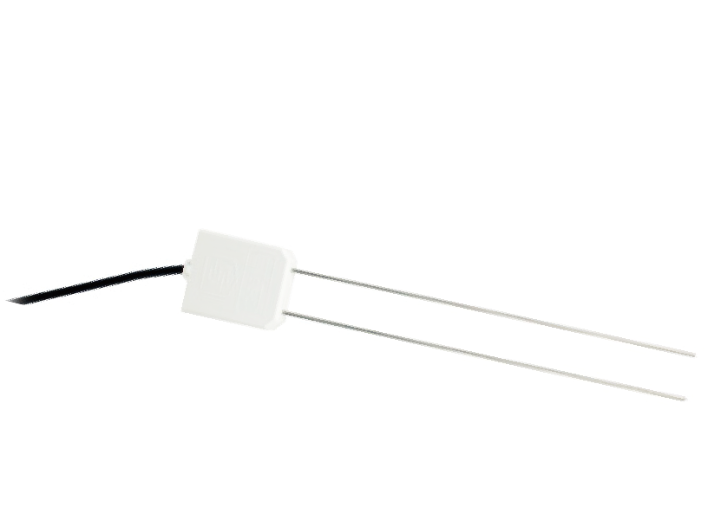

CS616包含兩根與測量電路相連的30cm不銹鋼探針。電路板由環氧基樹脂密封，通過一根4芯屏蔽電纜對傳感器供電，激活探頭并監控輸出。
CS616采用時域測量法測量VWC，不需時域反射計（電纜測試儀），例如TDR100那樣的反射計。CS616發射電磁脈沖，通過測量傳播時間和脈沖反射波來計算土壤的容積含水量。
響應特性
沿CS616平行探針傳播的信號由于受到土壤溶液中自由離子以及礦物雜質中導電物質的影響，會發生衰減。多數情況下，該信號衰減不會影響到CS616的響應，以致造成水含量的誤判。其響應可以通過標準校正來很好的描述。但對于那些相對高電導性土壤、壓縮土壤、粘性較強的土壤，需要針對其特殊介質調整校正系數。具體調整指南詳見操作手冊。
射頻方面考慮
當CS616激活頻率小于0.6ms，測量頻率不大于1s，其射頻輻射低于EN1326規定的FCC和EU門限值。外部射頻源也可以影響CS616的操作。所以，CS616布設要遠離諸如供電線路、發電機等較強的射頻源單元。
技術參數
|
探針間誤差 |
±2.5%VWC（干燥土壤） ±1.5%VWC（典型飽和土壤） |
|
分辨率 |
優于0.1%VWC |
|
輸出 |
±0.7V矩形波，頻率參考含含量 |
|
功耗 |
65mA@12Vdc（啟用），45μA（典型靜止） |
|
供電 |
5~18Vdc |
|
探針尺寸 |
長300mm×直徑3.2mm |
|
探針間距 |
32mm |
|
傳感器尺寸 |
高85mm×寬63mm×深18mm |
|
重量 |
280g（探頭不含電纜），35g/m |
