CS650、CS655 時域反射土壤水含量傳感器
型 號：CS650、CS655
原產地：美國Campbell
用 途：土壤水分長期監測、灌溉管理、流量研究、土壤水分模型建立，及土壤水分平衡研究等。
CS650、CS655
時域反射土壤水含量傳感器
創新的
高電導率土壤中測量更為精確
優點及特征
·測量電導率≤3dSm-1(CS650)或≤8dSm-1(CS655)的土壤含水量
·更為精確，不需校準
·更大的樣品體積，減小誤差
·校正土壤質地和土壤電導率所造成的影響
·可估算多種礦物質土的土壤水含量
·多種用途—測量介電常數，容積電導率（EC）和土壤溫度
概覽

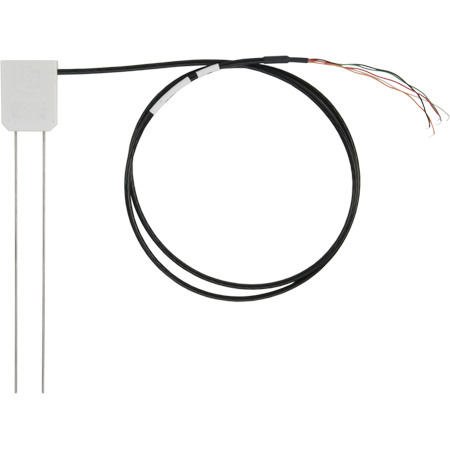

CS650和CS655時域反射土壤含水量傳感器采用創新技術監測土壤的體積水含量，容積電導率和溫度。包括2個不銹鋼探針，以及與其相連的電路板。
CS650探針30cm長，CS655探針12cm長，電路板用環氧基樹脂密封，電路板上附有屏蔽線纜，用于連接數據采集器。
測量方法
CS650和CS655通過測量信號傳輸時間，信號的衰減情況以及溫度，利用這些原始數值而得到土壤介電常數，容積含水量，容積電導率數的值。
被測信號的衰減用來反應反射損失的影響及其傳播時間。這些負影響可精確的反應出土壤水溶液的含水量EC≤3dSm-1(CS650)或≤8dSm-1(CS655)無需特定土壤校準。土壤體積電導率也可通過測量衰減情況而計算出來。
熱敏電阻測量溫度，其熱觸點靠近環氧樹脂的表面與探頭相連。水平安裝傳感器可保證在相同深度精確的測量含水量和土壤溫度。而其它方向的安裝所進行的溫度測量僅代表環氧樹脂與探針連接位置附近區域的溫度。
技術規格
?感應體積范圍1：7800cm3(CS650),3600cm3(CS655)
?最大線纜長度：610m(2000ft)，組合線纜長度(10個傳感器連接到同一個數據采集器的控制端口)
?探頭尺寸：85x63x18mm
?探針直徑：3.2mm
?探針間隔：32mm
探針長度
?CS650：300mm
?CS655：120mm(4.72in)
重量
?CS650不含線纜：280g
?CS655不含線纜：240g
?線纜：35g/m
土壤溫度
?測量范圍：-10°到+70℃
?精度2：±0.5℃（探頭主體位于土壤中）
?精密度3：±0.02℃
相對介電常數測量
?范圍：1-81
?精度2
|
范圍 |
CS650 |
CS655 |
|
1~40 |
±(讀數的2%+0.6)溶液EC≤3dSm-1 |
±(讀數的3%+0.8)溶液 EC≤8dSm-1 |
|
40~81 |
±1.4溶液EC≤1dSm-1 |
±2溶液EC≤2.8dSm-1 |
?精密度3：<0.02
容積含水量
?范圍：5%到50%
?精密度3：<0.05%
?精度2
?CS650：±3%礦物質土壤，溶液EC≤3dSm-1
?CS655：±3%礦物質土壤，溶液EC≤10dSm-1
電導率測量
?范圍
|
|
CS650 |
CS655 |
|
溶液EC |
0至3dSm-1 |
0至8dSm-1 |
|
容積EC |
0至3dSm-1 |
0至8dSm-1 |
?精度2：讀數的±5%+0.05
?精密度3：0.5%ofBEC
電相關
?輸出：SDI-12;連續的RS-232
?預熱時間：3s
?測量時間：3ms測量;600ms完成SDI-12指令
?電源要求：6Vdcto18Vdc；必須提供45mA@12Vdc
?電磁：CE標準(EMC兼容性能標準要求)，符合EN61326要求，防止靜電放電和浪涌。外部的無線電會影響探頭的使用，因此，探頭應原理無線電發射源，例如交流電源線或馬達附近。
?內探頭接口：當使用標準的數據采集器SDI-12的“M”命令時，可以將多個傳感器安裝在彼此距離4英寸以內的位置。SDI-12“M”命令每次只允許激活一個傳感器。
功率損耗(請參看說明書中的圖表)
?活動時(3ms)：通常45mA@12Vdc(80mA@6Vdc,35mA@18Vdc)
?安靜時：通常135μA@12Vdc
?平均：
I=0.09n+[3.5+0.024(n-1)] n/s
其中,
I=平均電流（mA）
n=探棒數量
s=測量間隔（s）
1每個探針周圍大約有7.5cm的半徑范圍，最遠端的探針半徑范圍約4.5。
2精度參數來源于實驗室環境下，測量一系列介電常數在1至81范圍內的溶液，以及測量0至3dSm-1范圍內的電導率溶液得來。
3精密度表示測量的重復性，由傳感器在同種材料中進行反復測量而得來。
