土壤水分基質勢& 電流激發模塊
型 號：229,CE4,和CE8
原產地：美國Campbell
用 途：數據采集器對于激發模塊進行控制，對于傳感器進行測量，并計算土壤水勢。
土壤水分基質勢&
電流激發模塊
229,CE4,和CE8
可靠的水分測量
無需維護
概述
229土壤水勢傳感器測量范圍為-10—2500KPa。傳感器需要連接到CE4或CE8電流激發模塊。Campbell Scientific數據采集器對于激發模塊進行控制，對于傳感器進行測量，并計算土壤水勢。
優勢特點
?測量范圍寬
?測量不受土壤中鹽分影響
?長期耐用，無需維護
?兼容AM16/32系列多路器，可以擴展測量更多傳感器

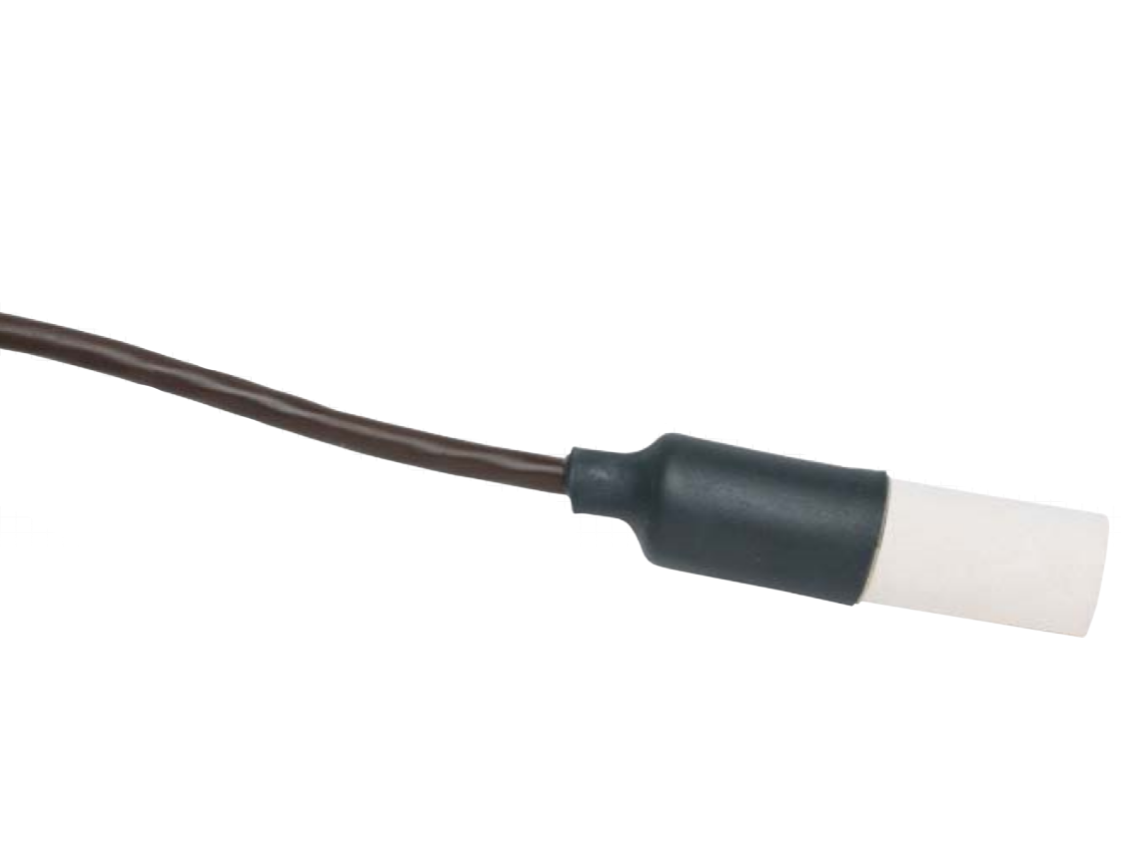

229測量描述
229土壤水勢傳感器包括一個加熱元件和熱電偶用環氧基樹脂封裝在探針中，探針外圍包裹多孔陶瓷基質。
CE4或CE8電流激發模塊提供50mA電流給229加熱，熱電偶測量上升溫度。溫度上升幅度受多孔陶瓷基質土壤水分影響，及土壤的干濕變化。將溫度上升值經過二項式換算為土壤水勢。用戶需要對每個229傳感器與將要安裝的土壤類型進行校準。
?數據采集器中內置的面板溫度傳感器
?CR9000X數據采集系統中，CR9050或CR9051E面板的PRT
1229與CR200(X)系列和CR510數據采集器不兼容

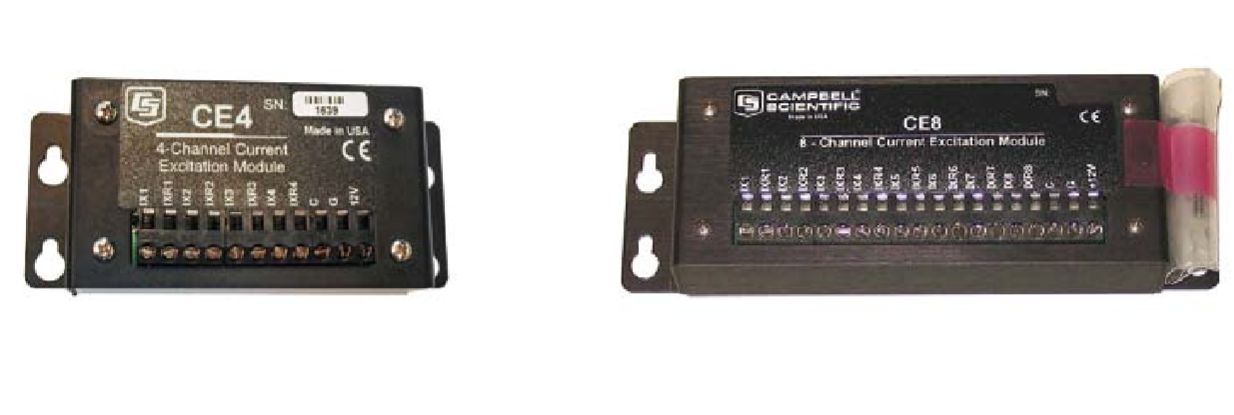

電流激發模塊
CE4或CE8可以提供恒定電流對于229加熱。CE4可以做多連接4個229，CE8可以連接8個229。兩者都需要12Vdc供電。
可以通過AM16/32擴展可接傳感器數量。CE4最多可以連接4個擴展模塊，CE8最多可以連接8個擴展模塊。
技術參數
229土壤水勢
?測量范圍：-10kPa--2500kPa
?測量時間：典型30s
?熱電偶類型：銅/康銅(T型)
?分辨率：~1kPa，土壤水勢<-100kPa
?直徑：1.5cm(0.6in)
?長度：6.0cm(2.4in)
?傳感器重量：10g(0.35oz)
?線纜重量：~23g/m(0.25oz/ft)
|
技術參數 |
CE4 |
CE8 |
|
輸出 |
50mA ±0.25mA |
|
|
輸出通道 |
48 |
|
|
電源 |
12Vdc |
|
|
電流消耗 |
25mA+(50mA)x229數量 |
|
|
尺寸 |
11.5x5.4x2.7cm (4.5x2.1x1.1in) |
16.5x5.4x2.7cm (6.5x2.1x1.1in) |
|
重量 |
131g (4.6oz) |
184g (6.5oz) |
|
聲明 |
查看EU聲明 |
查看EU聲明 |
2對于CE4和CE8，如果交換電流大于30mA,將會降低機械繼電器接觸表面。因此連接到CE4或CE8的多路器通道可能會受限制（詳細參看多路器手冊）
