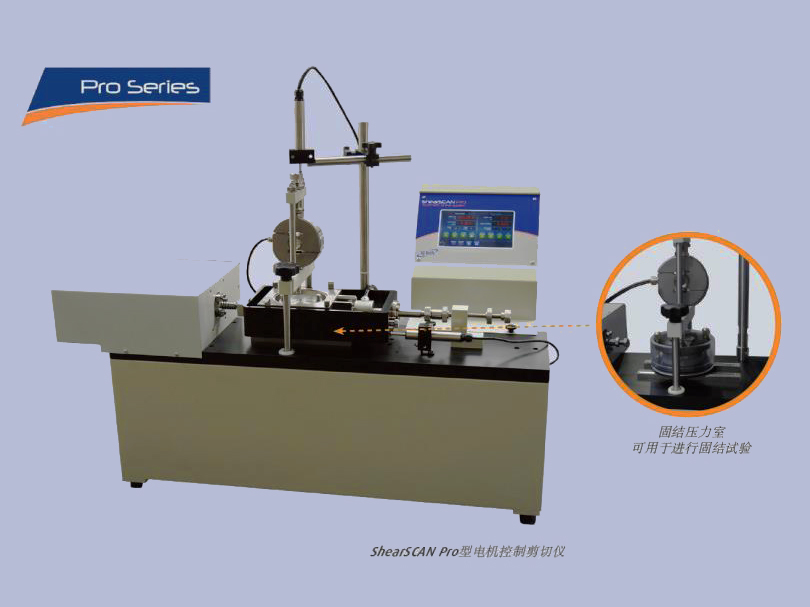

電機控制剪切試驗系統
型 號：ShearSCAN Pro
原產地：英國VJTech公司
用 途：可進行恒定剪切、直剪、及殘余強度剪切；也可進行固結試驗
產品名稱：電機控制剪切試驗系統
型號：ShearSCAN Pro
廠家：英國VJTech公司
該設備符合以下標準/規范:
BS1377-7 :
1990 (Clause 4 & 5); ASTM D3080-04; AS 1289.6.2.2 : 1998
VJ Tech ShearSCAN Pro電機控制剪切系統采用步進式電機，給試樣施加水平向和豎向荷載，獨立的桌面模型消除了對自重系統所需的大量配重的需求。
高等電子學設計理念的引入，使ShearSCAN Pro剪切儀能夠進行恒定剪切、直剪、及殘余強度剪切。通過csOEDO組件模塊，該設備也可進行固結試驗。在正常模式下，它通過以太網與PC連接，使用我們著名的clisp studio軟件進行自動遠程控制。
通過csCONSHEAR軟件（包含csSHEAR軟件），針對一項試驗，該設備可提供3種可行的固結模式、對應于某種剪切模式的3種豎向荷載控制方式、及對應于特定豎向荷載控制方式的6種剪切模式。
ShearSCAN Pro剪切系統配有7英寸彩色集成觸摸顯示屏，通過顯示屏可使設備獨立運行，并控制簡易試驗的進行。試驗結果可通過顯示屏查看，試驗數據可存儲于內置的SD卡中。存儲文件支持USB導入和導出。
該系統內置可自定義嚙合值的嚙合功能、可自動換向的限位開關、以及傳感器上下限自動保護裝置。
產品特點：
? 緊湊的設計（占地面積小），能夠放在桌面上
? 可以完成直剪、循環剪切、殘余強度剪切試驗
? 也可以完成進行固結試驗（需配備csOEDO組件）
? 支持USB或以太網電腦控制
? 支持獨立運行，需通過7英寸集成顯示屏
? 超大存儲空間（8GB
SD卡可存儲14,000,000個數據）
? 通過步進式電機施加水平向和豎向荷載
? 高速ARM處理器
? 傳感器高速轉換（24位，最快4,000個采樣點/秒）
? 4個模擬輸入通道（水平荷載，豎向荷載，位移）
? 含10kN 垂直荷重傳感器
? 附加水平向S型荷重傳感器（可根據需要配備內置水下荷重傳感器）
? 內置實時數據圖表
? 數據可通過USB導出至Excel表格
? 內置自動嚙合功能
? 內置自動轉向限位開關
? 內置傳感器上下限自動保護裝置

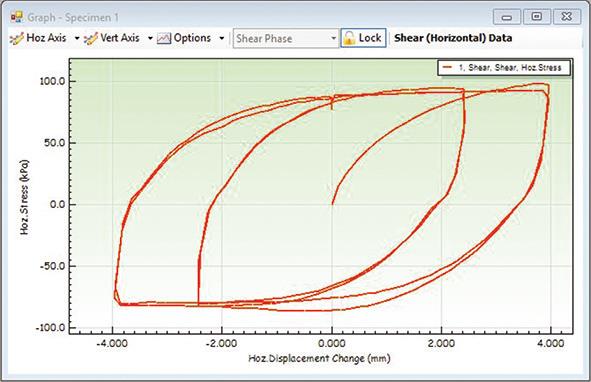

VJT-csCONSHEAR圖表軟件界面示例

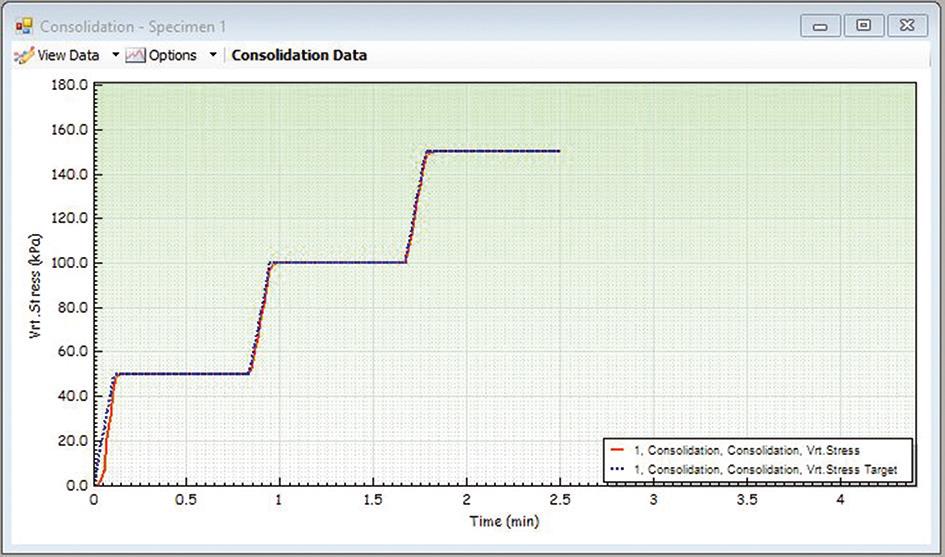

? 3種固結模式:
單級固結
多級固結
超固結
? 每種剪切模式對應3種豎向荷載控制方式：
恒定法向應力
恒定法向高度
恒定法向剛度
? 特定豎向應力控制方式對應6種剪切模式：
靜態推力剪切試驗
靜態推拉力剪切試驗
靜態循環推拉剪切試驗
循環位移剪切試驗
循環位移驟停剪切試驗
循環應力剪切試驗

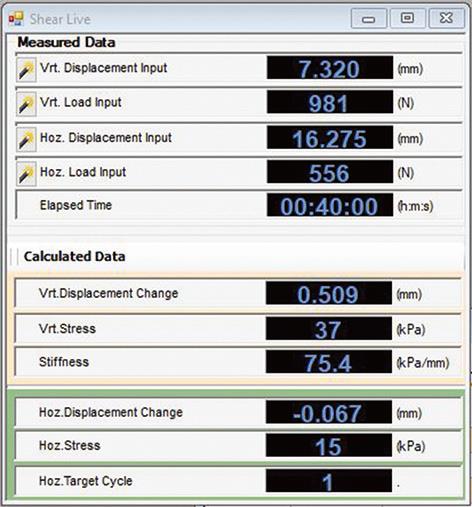

? 實時數據查看、存儲及運算
? 實時列表顯示存儲及計算數據
? 實時圖表顯示存儲及計算數據
? 將數據導出到Excel和測試腳本導出和導入
|
技術參數 |
|
|
最大水平剪切位移 |
±20
mm |
|
可控加載速率 |
0.00001
~ 9.9999 mm/分鐘 |
|
最大加載速率范圍 |
0.00001
～99.99999 mm/分鐘 |
|
豎向剪切荷載 |
最大10 KN |
|
水平向剪切力 |
最大 8 kN |
|
供電環境 |
(90~240)
VAC， 1ph，50/60 Hz |
|
尺寸（長×寬×高） |
950×500×750
mm |
|
重量 |
標配68 kg |
|
訂購信息
|
|
|
VJT2585 |
ShearSCAN
Pro剪切試驗系統，含10 kN荷重傳感器和內置4通道數據采集系統 |
|
VJT-csCONSHEAR |
Clisp Studio 恒定速率剪切試驗軟件模塊 |
|
固結試驗可選配件 |
|
|
VJT-csODO |
Clisp Studio 固結試驗軟件（參考ACONS Pro單張查看更詳細的信息） |
配件規格型號
|
試樣尺寸 |
方形60mm |
直徑60mm |
方形2.5“ |
直徑2.5“ |
方形70mm |
直徑70mm |
方形100mm |
直徑100mm |
|
剪切盒 |
VJT2761S |
VJT2761D |
VJT2763S |
VJT2763D |
VJT2765S |
VJT2765D |
VJT2762S |
VJT2762D |
|
環刀 |
VJT2552.06S |
VJT2552.06D |
VJT2552.2.5S |
VJT2552.2.5D |
VJT2552.07S |
VJT2552.07D |
VJT2552.10S |
VJT2552.10D |
|
隔水板 |
VJT2553.06S |
VJT2553.06D |
VJT2553.2.5S |
VJT2553.2.5D |
VJT2553.07S |
VJT2553.07D |
VJT2553.10S |
VJT2553.10D |
|
透水石 |
VJT2554.06S |
VJT2554.06D |
VJT2554.2.5S |
VJT2554.2.5D |
VJT2554.07S |
VJT2554.07D |
VJT2554.10S |
VJT2554.10D |
