SD-SWCC應力相關土水特征曲線試驗系統
型 號：SD-SWCC
原產地：英國VJTech公司
用 途：研究應力狀態對土樣水分特征曲線（SWCC）的影響。
產品名稱：SD-SWCC應力相關土水特征曲線試驗系統
型號：SD-SWCC
廠家：英國VJTech公司

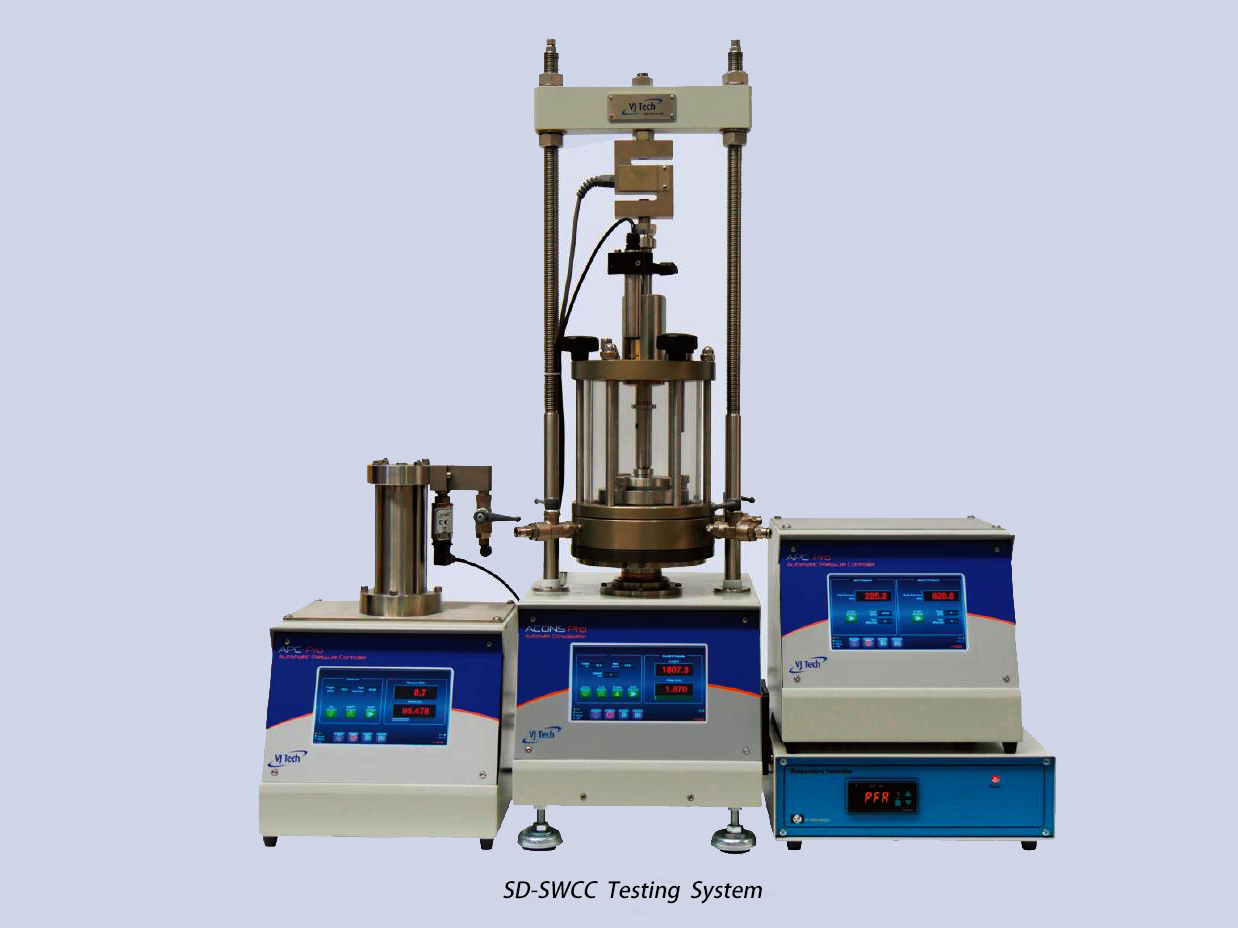

VJTech的SD-SWCC試驗系統，研究了應力狀態對土樣水分特征曲線（SWCC）的影響。
應力相關SWCC（SD-SWCC）是一項先進的試驗，它通過不同K0應力條件下SWCC的測定，盡可能還原深層土層的應力狀態。
多功能固結壓力室配有精密制造的直徑70 mm的UNSAT套件，這是專為該壓力室設計的3個可互換測試套件之一。
壓力室還配有一個加熱器和溫度探頭，以防止冷凝，經過硬陽極氧化以減少腐蝕，并配有一個高進氣值陶土板。該壓力室配有單獨的溫度控制器單元。
垂直載荷通過我們的電動多用途自動荷載架施加，孔隙氣壓由自動氣壓控制器控制并從試樣頂部施加；孔隙水壓由自動水壓力控制器控制并從試樣底部施加，進而實現基于軸平移技術的吸力控制。
該系統支持吸濕及脫濕試驗，并可進行滯后性研究。試驗由Clisp
Studio軟件的SD-SWCC模塊控制，該模塊具有簡單的測試設置和配置，以及將數據導出到Excel的功能。
產品特點：
? 配有高進氣值（3、5、15bar）陶土板的氣密型固結壓力室，適用于70mm的試樣
? 內嵌溫度傳感器，加熱單元，以及控制單元以防止試樣冷凝
? 支持吸濕及脫濕試驗
? 自動液壓氣壓控制器施加吸力
? 荷載由電機控制
? 15kN外置荷重傳感器
? 可選內置水下荷重傳感器
? 用于PC控制的以太網或USB接口
? 集成7”觸摸屏彩色顯示器，可獨立使用，無需PC控制（如果需要）
? 超大存儲空間（8GB
SD卡可存儲14,000,000個數據）
? 數據可導出至Excel表格
? 高速ARM處理器
? 高轉換率傳感器（24位，最高4000點/秒采樣率）
? 升級至3通道輸入(1個數字通道及2個模擬通道)
? 內置實時數據圖表顯示
? 內置自動嚙合功能，嚙合值可自定義
? 內置自動換向限位開關
? 內置傳感器上下限自動保護裝置
? 敏感數據的非易失性存儲器??????
VJT-csSD-SWCC： Clisp Studio應力相關土水特征曲線軟件
VJ-Tech-Clisp
Studio SD-SWCC軟件模塊使用戶能夠確定應力狀態對土壤樣品土壤水分特征曲線（SWCC）的影響。
Clisp Studio csSDSWCC 軟件特征：
? ? 數據存儲
? 支持固結試驗
? 支持脫濕土水曲線試驗測試試驗
? 支持吸濕土水曲線試驗測試試驗
? 自動控制豎向加載次序（需在同一荷載架進行）
? 自動控制設備開始/停止

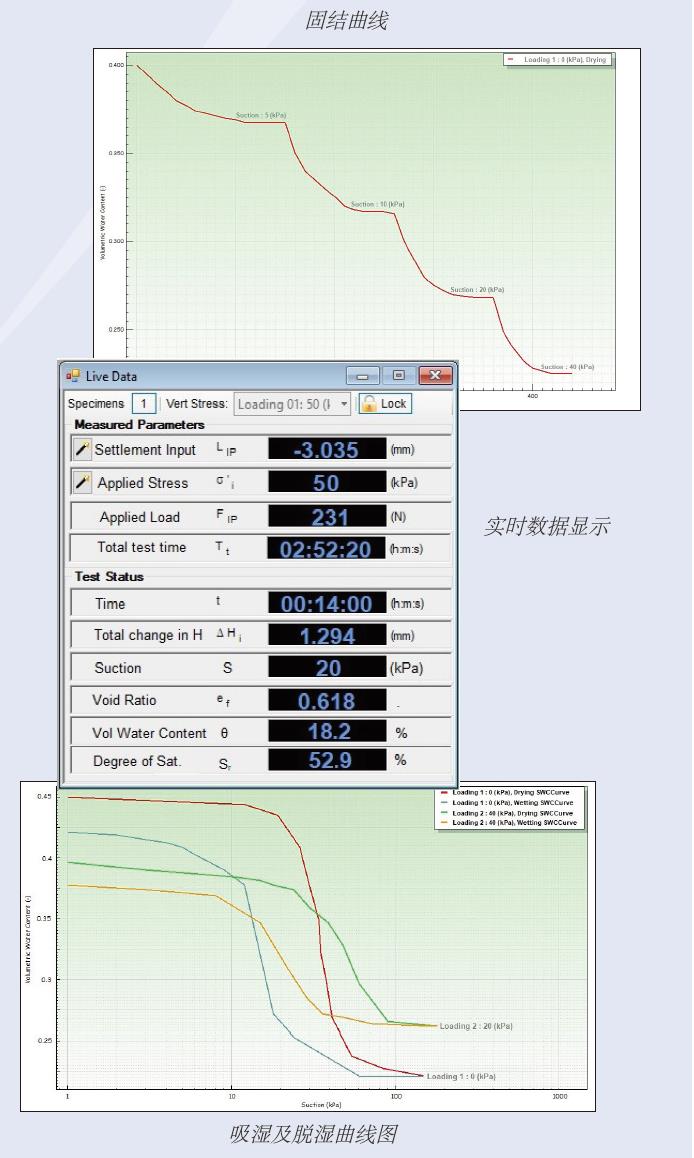

? 采集及計算數據實時表格顯示
? 采集及計算數據實時圖形顯示
? 支持自定義視圖
? 預裝試驗報告標準模板
? 數據可導出至Excel表格
? 支持試驗腳本導入及導出

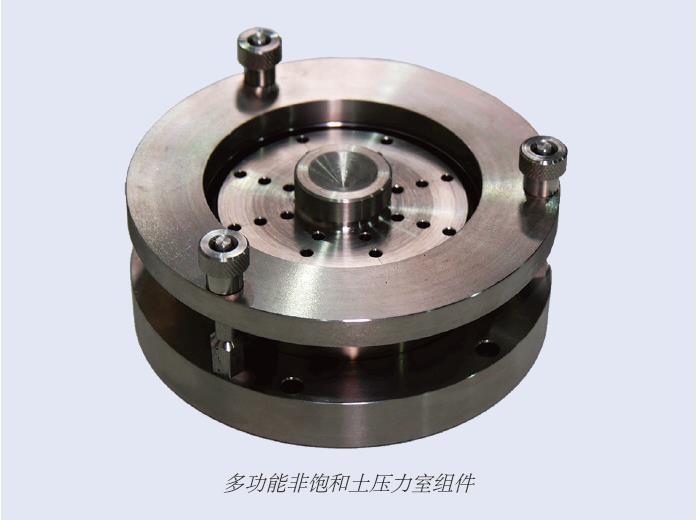

MPCC-UNSAT 套件（70 mm直徑）
該組件套裝專為VJ Tech多功能壓力室設計制造。通過相應的組件套裝，該多功能壓力室也適用于常規固結試驗和恒定應變率固結試驗。
非飽和土壓力室組件套裝包括加載帽、底座、鎖緊圈、螺栓、試樣環刀、上下透水石、標準的5bar陶土板。
|
技術參數 |
|
|
荷載架最大加載能力 |
15KN |
|
分辨率 |
0.1N |
|
精度 |
0.15%
FRO |
|
可調節的位移加載速率 |
0～10.0000 mm/分鐘 |
|
最大基質吸力 |
15,000kPa |
|
接口 |
以太網或USB接口 |
|
電源供應 |
DC
適配器 （輸出 24VDC， 輸入 90～240 V, 50/60 Hz,1ph） |
|
訂購信息 |
|
|
VJT0650M2-P |
ACONS
Pro 電機驅動自動多功能荷載架(CRS/SWCC/OEDO) |
|
VJT0651-H |
多功能固結壓力室 |
|
VJT0651-H-UNSAT70 |
MPCC-UNSAT套件
（70 mm 直徑） |
|
VJT2250-P |
氣動型自動壓力控制器（1 MPa） |
|
VJT2266-P |
水壓型自動壓力控制器（1MPa） |
|
VJT0651-H-TEMP |
溫度探頭、加熱單元 &控制器 （用于多功能固結壓力室） |
|
VJT0271 |
LSCT
位移傳感器 （25 mm） |
|
VJT0353B/MPC |
25
kN內置水下荷重傳感器，配電纜和DIN接頭 |
|
VJT-csSDSWCC |
Clisp
Studio SD-SWCC軟件 |
