振動（循環）三軸機械式試驗系統
型 號：DTMS
原產地：英國VJTech公司
用 途：此系統有多種不同的配置，有TriSCAN型或基本型加載架，擁有不同的加載能力。而且我們提供單軸和多軸系統，每個軸最多可以配備8個輸入通道，這樣可以容納多個傳感器。
產品名稱：振動（循環）三軸機械式試驗系統
型號：DTMS
廠家：英國VJTech公司
該設備符合以下標準/規程: ASTM
D3999-11, ASTM D5311-11
VJ-Tech動態（循環）三軸機械式試驗系統有多種不同的配置，有TriSCAN型或基本型加載架，擁有不同的加載能力。
我們可以提供單軸和多軸系統，每個軸最多可以配備8個輸入通道，這樣可以容納多個傳感器。如果您的需求發生變化，系統也很容易擴展，只需添加額外的通道或者只是增加另一個軸。

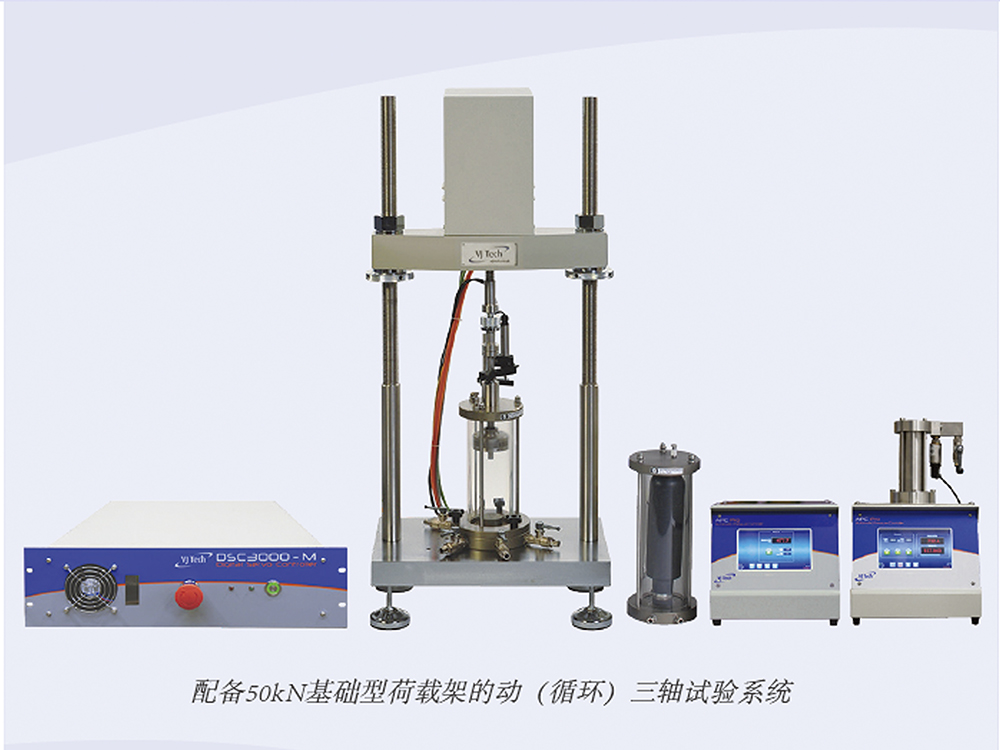

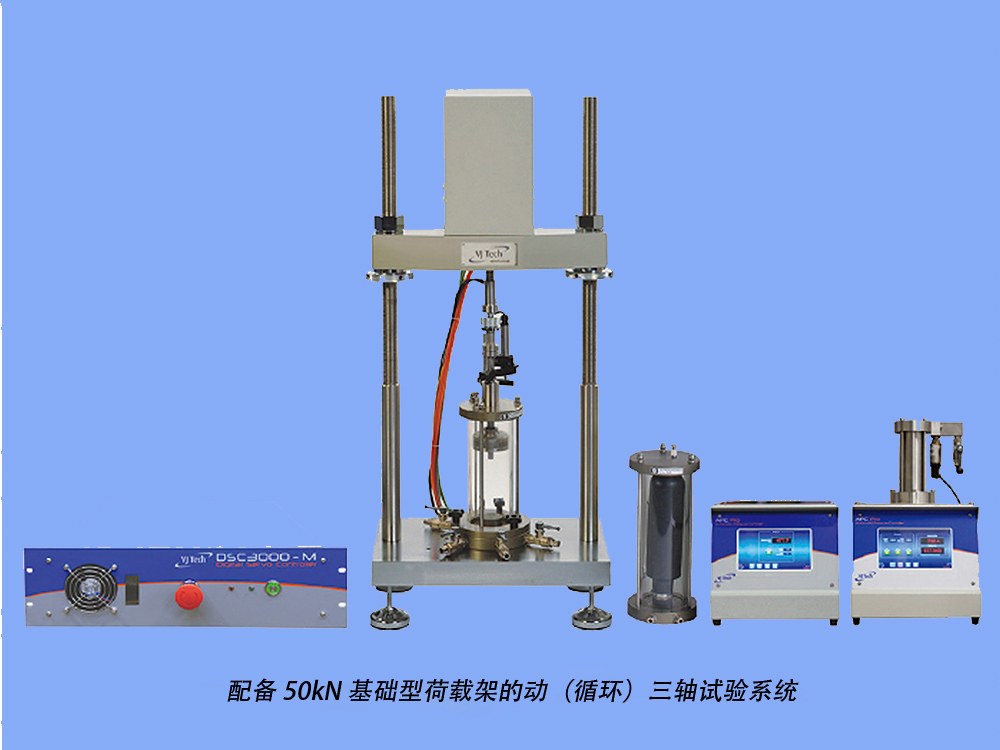

加載架可以是Triscan Pro系列之一，也可以是基礎型的加載架，加載能力可以從50kN到250kN不等。

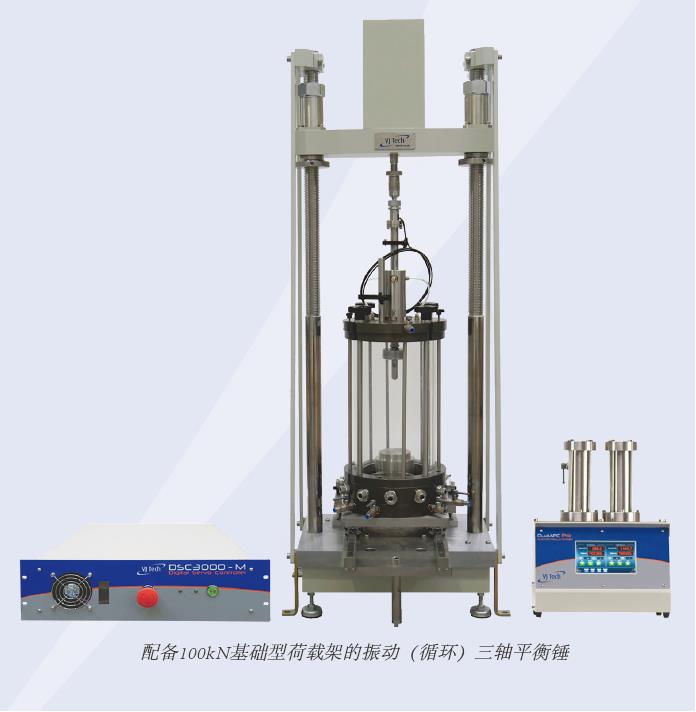

三軸壓力室（直徑50、75、100或150 mm）可選擇配備平衡錘，以在動態測試期間保持圍壓恒定，并實現更高的壓力。這也意味著雙液壓型自動壓力控制器APC可以同時用于施加圍壓和反壓，而不需使用氣動型自動壓力控制器APC提供氣壓和用氣/水囊提供圍壓。
為了接入額外的傳感器（如安裝在試樣上的傳感器和彎曲元），100 mm三軸壓力室可配備8通道接入環。而150mm三軸壓力室標配12通道接入環。
作動器由動態伺服控制器（DSCs）控制，該控制器可施加高達10kN的動態荷載和高達20Hz的頻率。DSC用于伺服電機控制和傳感器反饋-每個DSC的傳感器數量由您自行決定。

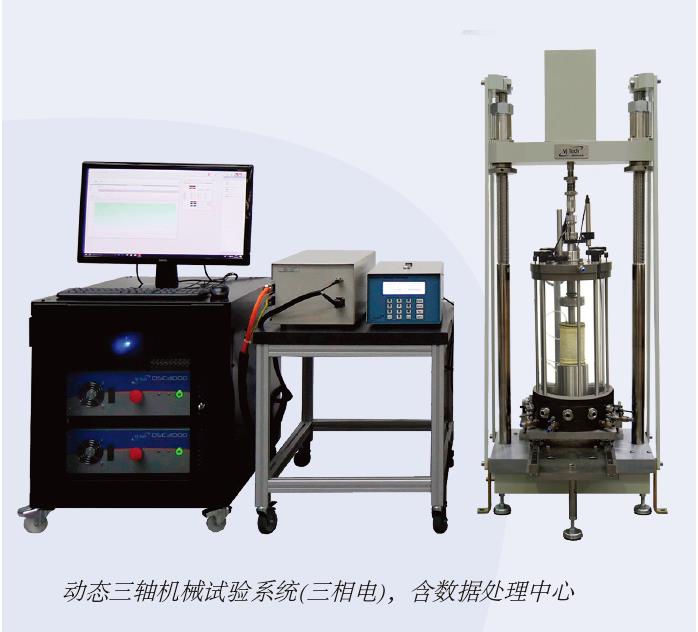

對于較高的動荷載和頻率系統，需要一個三相電源。
用戶友好的Clisp Studio csDYNA軟件提供必要的測試配置、控制和數據采集和導出。符合ASTM3999和ASTM5311標準。
|
技術參數（取決于不同的系統） |
|
|
最大頻率 |
0.01～20Hz |
|
最大動態加載能力 |
±5
kN，最大±10kN |
|
最大靜態加載能力 |
5kN
～100kN （取決于加載架尺寸） |
|
作動器 |
機電一體化 |
|
動態位移 |
-35.000
~35.000 mm |
|
荷載架加載能力 |
50
kN,100kN或250 kN |
|
輸入通道數 |
最多8通道/軸 |
|
分辨率 |
24位 |
|
PC接口 |
以太網或USB |
|
波形 |
正弦波、方波、三角波、半正弦波、鋸齒波，倒鋸齒波、矩形波，用戶定義波 |
|
數據采集速率 |
最多4,000點/循環 |
|
試樣尺寸 |
38～150mm （取決于壓力室尺寸） |
|
最大壓力 |
2
MPa |
|
電源供應 |
單相或三相 （取決于系統參數） |
Pro系列儀器特征：
? 通過USB或以太網支持電腦操控
? 支持7英寸集成觸控屏進行數據輸入
? 超大數據存儲空間（采樣8GB SD卡可存儲14000000個數據）
? 支持數據導出至Excel表格
? 高速ARM處理器
? 荷載和位移閉環控制
? 高轉換率傳感器（24位，最高4000點/秒采樣率）
? 內置數據圖表實時顯示
? 限位開關可自動換向
? 內置傳感器上下限自動保護裝置
? 非失憶性存儲器數據存儲器
|
荷載架訂貨信息 |
|
|
VJT5010-EM |
TriSCAN
50kN 荷載架，配5HZ/5kN 機電一體化作動器 |
|
VJT5010-EM-B |
基礎型 50kN 荷載架，配5HZ/5kN 機電一體化作動器 |
|
VJT5100-EM |
TriSCAN
100kN 荷載架，配5HZ/5kN 機電一體化作動器 |
|
VJT5100-EM-B3 |
基礎型 100kN 荷載架，配20HZ/10kN 機電一體化作動器 |
|
動態伺服控制器訂購信息 |
|
|
VJT-DSC3000M |
機械式動態伺服控制器（單軸） |
|

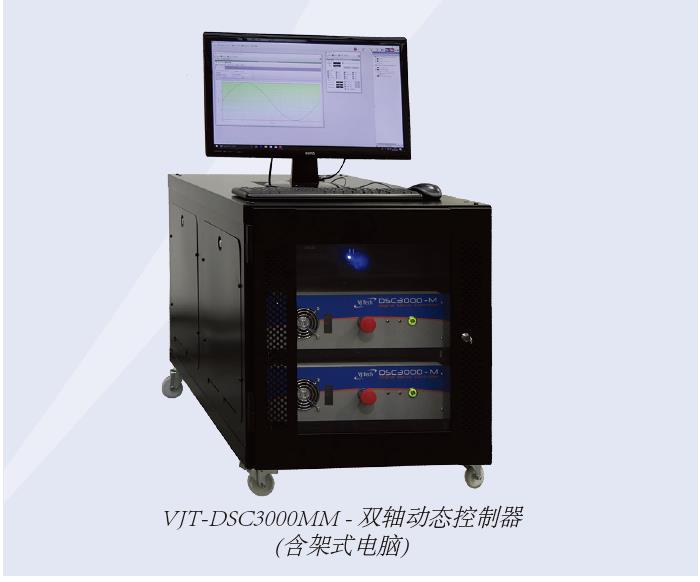

VJT-DSC3000MM |
帶機架柜的機械（雙軸）動態伺服控制器 |
|
MIS66B |
快速模數轉換卡 |
|
壓力控制器訂購信息 |
|
|
VJT2266-P |
Pro
水壓自動控制器 （1000kPa） |
|
VJT2250-P |
Pro
氣動自動控制器 （1000kPa） |
|
VJT2267D-P |
Pro
雙水壓自動控制器 （3000kPa） |
|
VJT-DYN-CP |
動態圍壓控制器 |
|
VJT0500 |
氣缸/水缸 |
|
三軸壓力室訂購信息 |
|
|
VJT0549/DYN |
動態（循環）三軸壓力室
（50mm） |
|
VJT0475/DYN |
動態（循環）三軸壓力室
（75mm） |
|
VJT0400/DYN |
動態（循環）三軸壓力室
（100mm） |
|
VJT0400-AR |
8通道環 |
|
VJT0450/DYN |
動態（循環）三軸壓力室
（150mm）（配12通道環） |
|
VJT0450/DYN-BR |
動態（循環）三軸壓力室
（150mm）配平衡錘（配12通道環） |
|
傳感器訂購信息 |
|
|
VJT0351B/DYN |
動態內置水下荷重傳感器（5kN） |
|
VJT0352B/DYN |
動態內置水下荷重傳感器（25kN） |
|
VJT0353B/DYN |
動態內置水下荷重傳感器（50kN） |
|
VJT0271/DYN |
動態位移傳感器（25mm） |
|
VJT0272/DYN |
動態位移傳感器（50mm） |
|
VJT0250/DYN |
動態壓力傳感器（10 bar） |
|
VJT0260/DYN |
動態壓力傳感器（20 bar） |
|
VJT0277 |
裝在試樣上的LVDT 套裝 （50mm） |
|
VJT0278 |
裝在試樣上的LVDT 套裝 （70mm） |
|
VJT0279 |
裝在試樣上的LVDT 套裝 （100mm） |

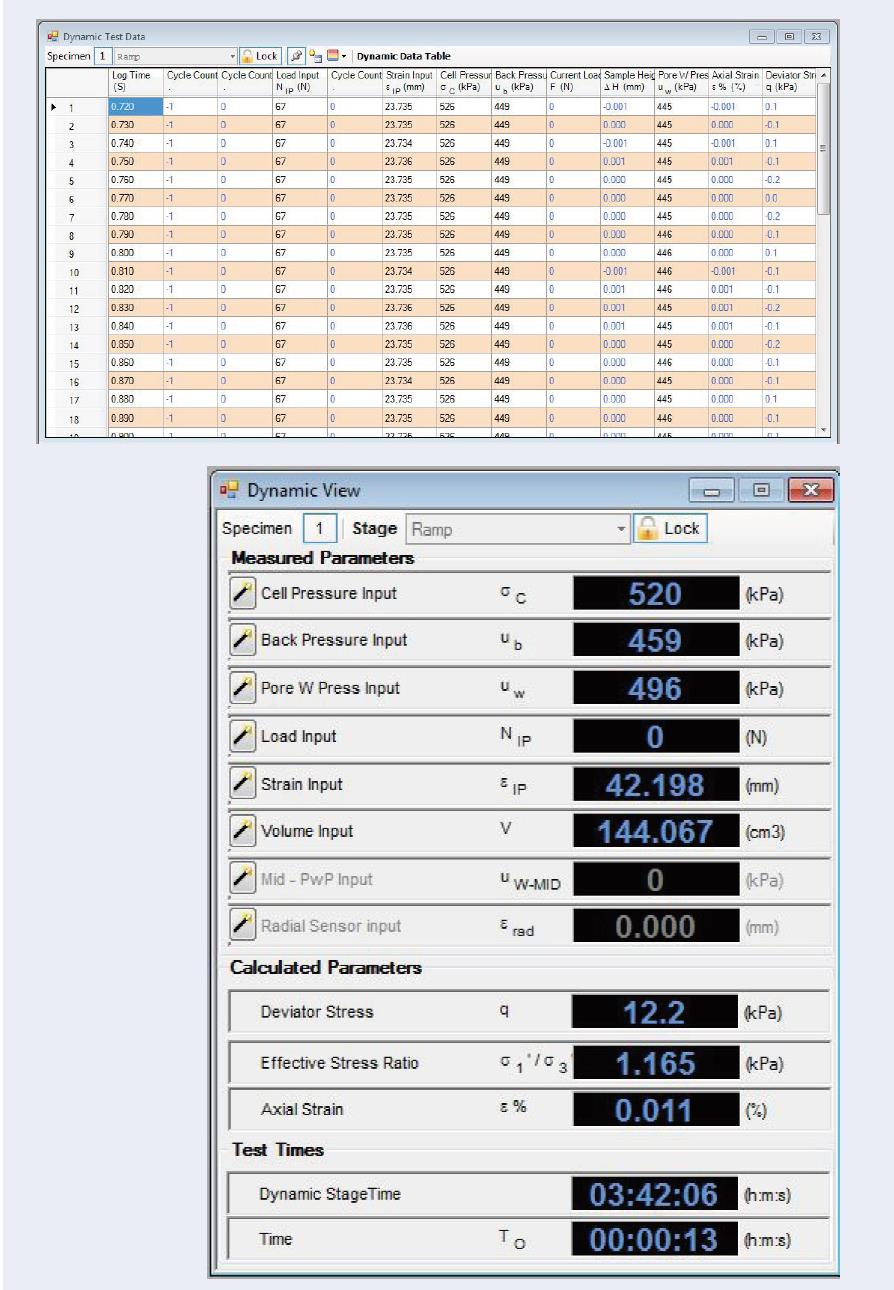

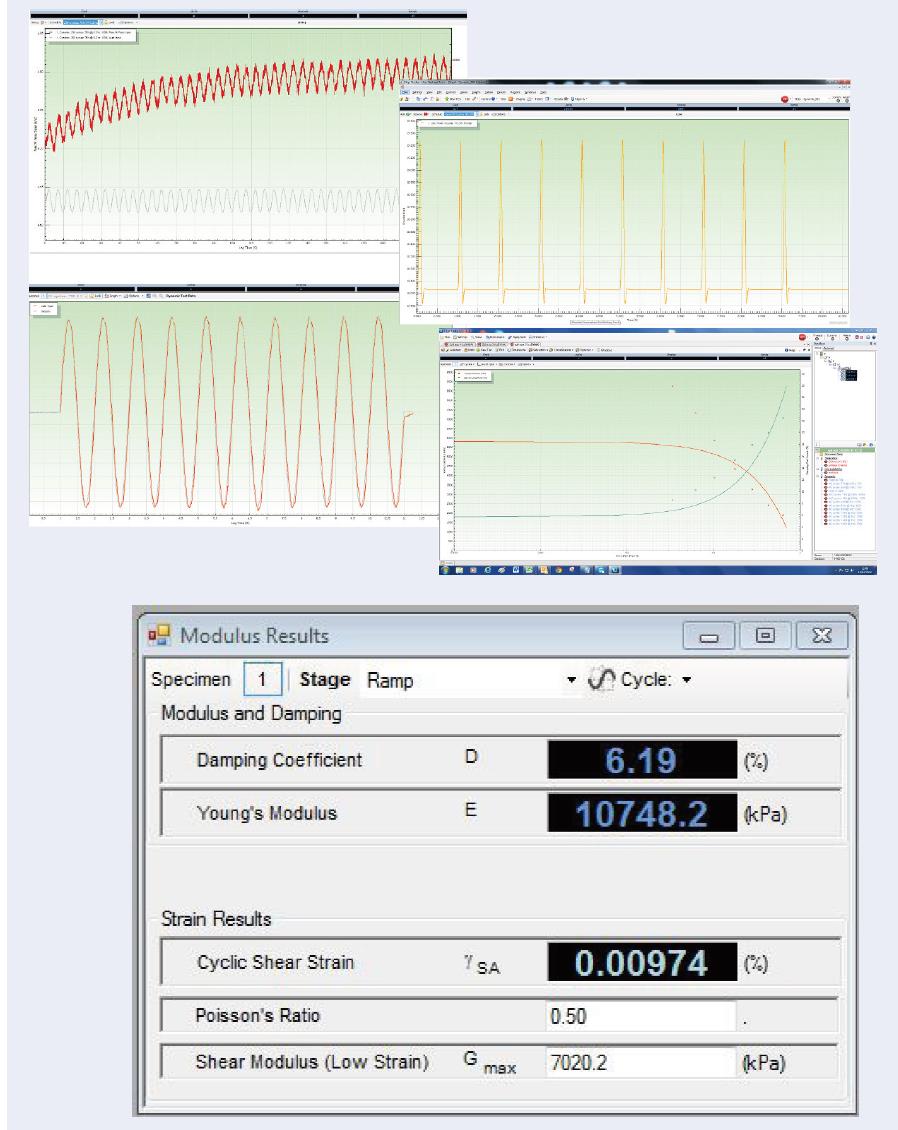

Clisp Studio-csDYNA 軟件
csDYNA
Clisp Studio模塊是一款用戶友好的軟件，專為動態三軸測試而設計，提供測試功能和自動化，易于查看的結果數據可導出到Excel，以及測試腳本的導入和導出。
該軟件模塊符合以下標準/規范: ASTM
D3999-11, ASTM D5311-11
軟件特征：
? 通過內置的幫助向導，試驗設置簡單，操作便捷
? 傳感器配置和標定
? 支持傳感器讀數及計算參數實時顯示
? 支持數據圖表實時顯示
? 支持試驗狀態實時顯示
? 支持數據導出至Excel表格
? 支持試驗腳本導入及導出
? 支持鼠標點選方式實時計算T100,粘聚力和摩擦角等試驗參數
? 數據可存儲至SQL數據庫
? 支持用戶自定義數據圖表格式
? 支持進行自定義試驗
? 試驗狀態可Email通知遠端用戶
? 支持自定義試驗報個格式
? 具備反壓飽和功能(步進和蠕變方式)
? 具備固結功能（各向同性、各向異性、K0）
? 支持進行應力路徑試驗
? 支持進行剪切試驗
? 支持進行動態加載試驗
|
訂購信息 |
|
|
VJT-csDYNA |
Clisp
Studio 動態（循環）三軸試驗軟件模塊 |
- 2020-03-12振動（循環）三軸機械式試驗系統
