彈性模量試驗系統
型 號：RMTS
原產地：英國VJTech公司
用 途：可自動進行試樣彈性模量測量，若試樣允許，亦可進行試樣的永久變形測量
產品名稱：彈性模量試驗系統
型號：RMTS
廠家：英國VJTech公司
該設備符合以下標準/規程:
AASHTO T-307-99, AG:PT-T053-07
VJ Tech彈性模量試驗系統可自動進行試樣彈性模量測量，若試樣允許，亦可進行試樣的永久變形測量。
在試樣上施加固定幅值、頻率、循環次數的周期荷載，試樣即受到動荷載與靜態圍壓的耦合作用，通過測量試樣的軸向應力及軸向彈性變形就可獲得試樣的動態彈性模量。

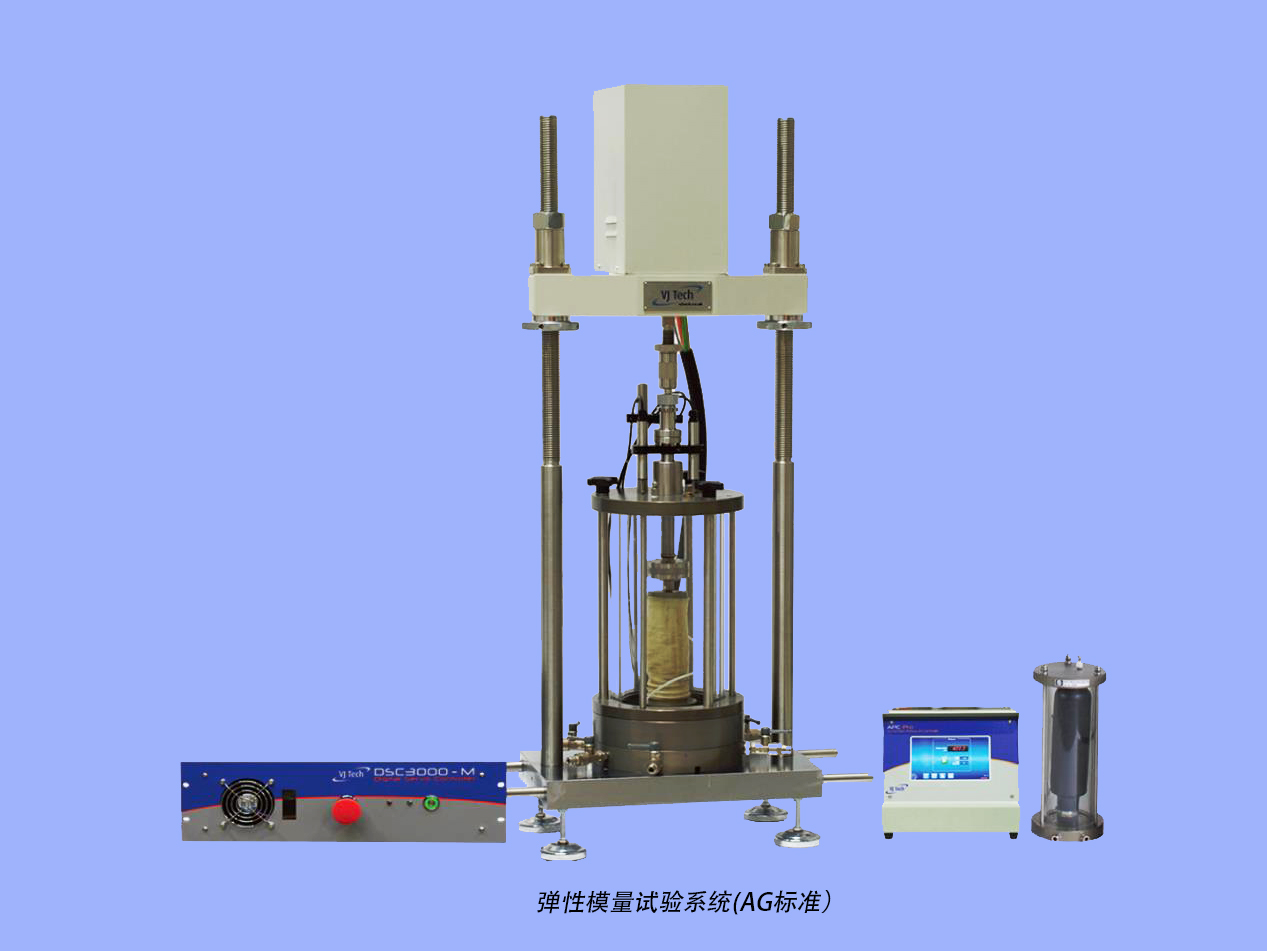

該系統包括一臺VJ Tech基礎型荷載架，配有高速動態伺服機械控制器（單軸，DSC3000M），該控制器可用于進行伺服電機控制和數據采集（最多8通道）。還配有1內置水下荷重傳感器、2個外置位移傳感器。試樣裝于100mm直徑的動三軸壓力室內，該壓力室由附帶的自動氣壓控制器按照AASHTO標準提供氣態圍壓，并通過氣/水分配缸由上述自動氣壓控制器按照AG標準提供水力圍壓。
|
技術參數 |
|
|
最大頻率 |
5Hz |
|
最大動荷載 |
±5
kN |
|
加載能力 |
50
kN |
|
最大位移 |
70
mm |
|
波形 |
半正弦波 |
|
PC接口 |
以太網 |
Clisp Studio (csRES)彈性模量試驗軟件模塊
VJ Tech的Clisp Studio 彈性模量試驗模塊允許用戶在實驗室對路基或基層/底基層試樣進行動態永久變形和彈性模量測試。測試軟件模擬了受動載荷（即動輪載荷）作用的柔性表面下材料的物理條件和應力狀態。如果需要，可在彈性模量試驗后剪切試樣。
? 支持單軸機電加載設備
? 支持試驗自動進行
? 支持自定義系統模塊
? 設備安裝方便，校準便捷
? 利用向導助手，試驗設置簡單

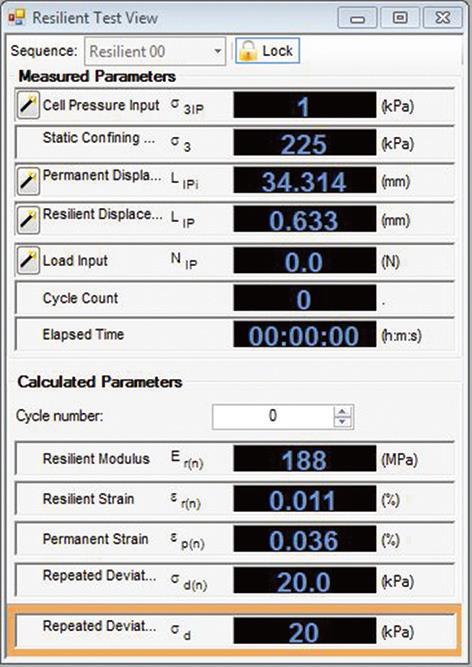

? 支持傳感器讀數及試驗狀態實時顯示
? 支持試驗數據實時顯示 （同時支持永久變形試驗、彈性模量試驗及快速剪切試驗）
? 支持采集數據及計算數據實時曲線顯示，包括：

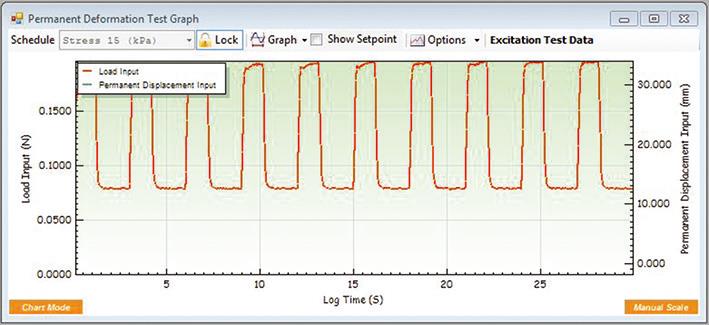

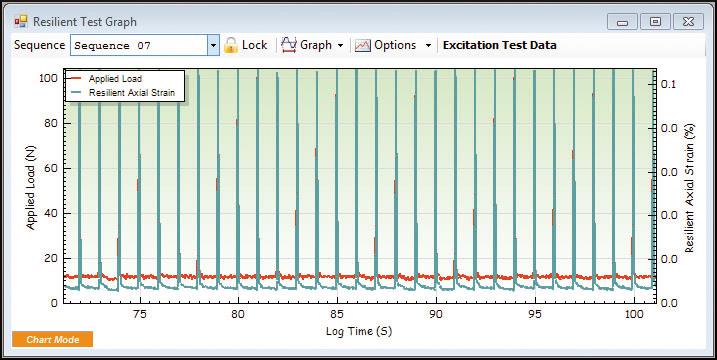

? 永久變形/彈性模量-時間曲線；永久變形/彈性模量-應力/張力/曲線
? 快剪曲線
? 支持采集數據及計算數據實時圖標顯示，包括：
? 永久變形/彈性數據圖表

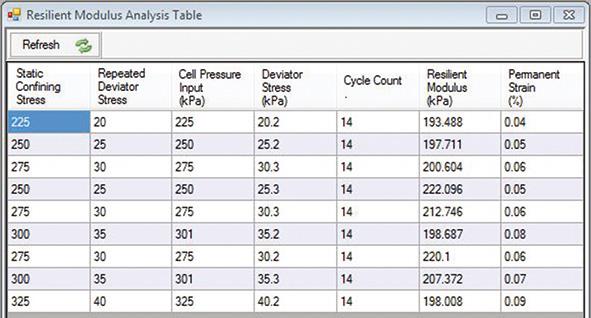

? 彈性模量結果圖表
? 快剪圖表
? 支持用戶自定義視圖及圖表（包括輸入數據、測量數據、及結果數據）
? 支持試驗報告格式選擇
? 支持試驗數據及試驗腳本導入及導出
|
訂購信息 |
|
|
VJT5010-EM-B |
基礎型加載架，配機械式作動器 |
|
VJT-DSC3000M |
動態伺服控制器 |
|
MIS0166B |
FAD轉換卡 |
|
VJT2250-P |
Pro
氣動型自動壓力控制器 （1000 kPa） |
|
VJT0400/DYN |
動態三軸壓力室（100 mm） |
|
VJT0500 |
10BAR氣/水儲存缸( 僅適用于AG標準) |
|
VJT0351B/DYN |
內置荷重傳感器
（5 kN） |
|
VJT0271/DYN |
LSCT
位移傳感器 |
|
VJT-csRES |
軟件模塊 |
- 2020-03-12彈性模量試驗系統
