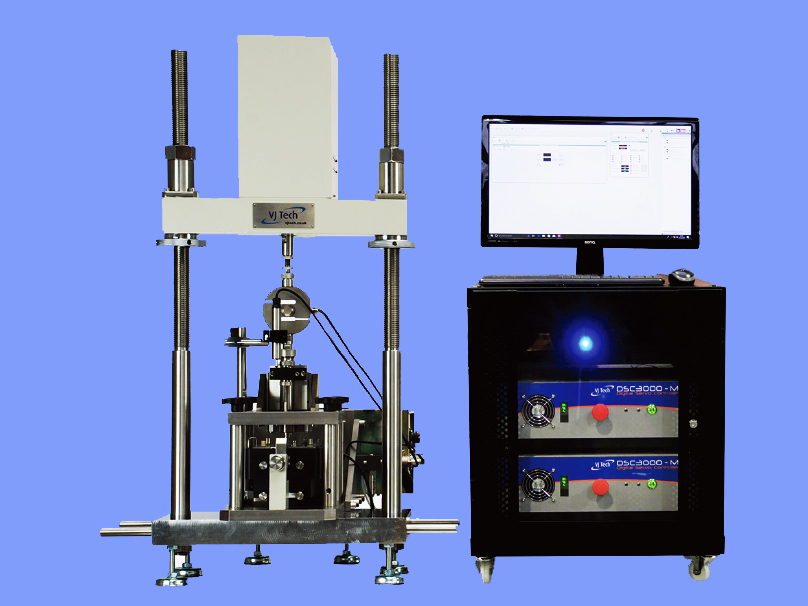

動態（循環）簡單/直接剪切試驗系統
型 號：DS&DSS
原產地：英國VJTech公司
用 途：適用于動（循環）單剪試驗、直剪/殘余強度剪切試驗、直接單剪試驗
產品名稱：動態（循環）簡單/直接剪切試驗系統
型號：DS&DSS
廠家：英國VJTech公司
該設備符合以下標準/規范: ASTM
D6528-07, BS1377;
VJ Tech動（循環）單/直剪試驗系統適用于動（循環）單剪試驗、直剪/殘余強度剪切試驗、直接單剪試驗。
該試驗系統配有2臺用于水平向和豎向位移的機電一體化作動器，此作動器由動態伺服機械控制器（雙軸式，DSC3000MM）通過電腦控制（通過以太網或USB）。試樣可根據需要裝進直剪配件套裝或單剪配件套裝，兩種套裝相互更換。通過DSC3000MM伺服控制器，裝于雙軸上的傳感器可測量荷載及位移，進而通過正弦波、方形波、三角形波、半正矢波、矩形波、正反鋸齒波、及用戶自定義波形測出循環試剪切驗結果。
該系統可用于：
? 直剪/殘余強度剪切試驗
? 試樣高度恒定的單剪試驗
? 保持豎向應力恒定，水平向壓力循環的往復單剪試驗
? 保持試樣高度恒定，水平向壓力循環的往復單剪試驗
? 保持豎向應力恒定，水平向位移循環的往復單剪試驗
? 保持試樣高度恒定，水平向位移循環的往復單剪試驗
產品特征：
? 通過標配的水車完成直剪/殘余強度剪切試驗
? 通過不銹鋼/硬質陽極化組件常規單剪/循環單剪試驗
? 通過DSC3000MM機電伺服控制器控制水平向及豎向荷載
? 通過DSC3000MM伺服控制器進行數據采集（最多每軸8個輸入通道）
? 5kN豎向/水平向荷載（可升級至10kN）
? 有效控制試樣高度
? 單剪試樣剪切環與試樣間摩擦小
? 支持孔隙水壓力測量（可選）
|
技術參數 |
|
|
水平向&豎直向動態作動器 |
0～5Hz, ±5 kN （可升級到10 kN） |
|
水平向位移 |
單剪（30mm）,直剪（20mm） |
|
豎向位移 |
單剪（20mm）,直剪（20mm） |
|
試樣尺寸（單剪） |
直徑50 & 70 mm，含相關配件和剪切環 |
|
試樣尺寸（直剪） |
60
& 100mm，可選圓形或方形的剪切盒，高度一般位20mm |
|
循環波形 |
正弦、方形、三角形、半正矢、鋸齒形、反向鋸齒形、矩形、用戶自定義波形等 |
|
電源要求 |
90-240VAC, 50-60 Hz, 單相電 |
|
PC接口 |
以太網或USB |
Clisp Studio-csDYNSS,csDSS & csSHEAR 軟件特點：
?使用內置向導輕松完成試驗配置
?傳感器配置和校準
?記錄和計算數據的實時視圖、圖表和列表數據
?用戶定義的視圖、圖形和表格
?輕松將數據導出到Excel表格
?可配置測試自動化
?整個測試腳本導出和導入
?標準的預定義試驗報告
Clisp Studio-csDYNSS 軟件模塊特征：
?符合ASTM D6528標準
?有效高度控制
?直接簡單剪切試驗（靜態/動態）
?可選孔隙水壓力測量
Clisp Studio-csSHEAR軟件模塊特征：
?符合BS1377標準
?直接/殘余剪切試驗
?可完成多個試樣試驗
|
訂購信息 |
|
|
VJT2840 |
動態單剪&直剪主機 |
|
VJT2840-60S |
剪切盒部件 （60 mm 方形） |
|
VJT2840-60D |
剪切盒部件
（60 mm 圓形） |
|
VJT2840-70R |
DYN-SS
70mm 環形試樣組件 |
|
VJT-DSC3000MM |
動態伺服控制器（雙軸） |
|
VJTS0361/DYN |
S型荷重傳感器
（5 kN） |
|
VJT0271/DYN |
25mm
LSCT位移傳感器 |
|
VJT0272/DYN |
50mm
LSCT位移 |
|
MIS0166B |
單通道信號調節卡 |
|
VJT-csDYNSS |
Clisp
Studio 動單剪軟件模塊 |
|
VJT-csSHEAR |
Clisp
Studio 直接剪切/殘余剪切軟件模塊 |
|
VJT-csDSS |
Clisp
Studio 直接單剪軟件模塊 |
|
VJT-PC-RACK |
電腦機柜（選項） |
