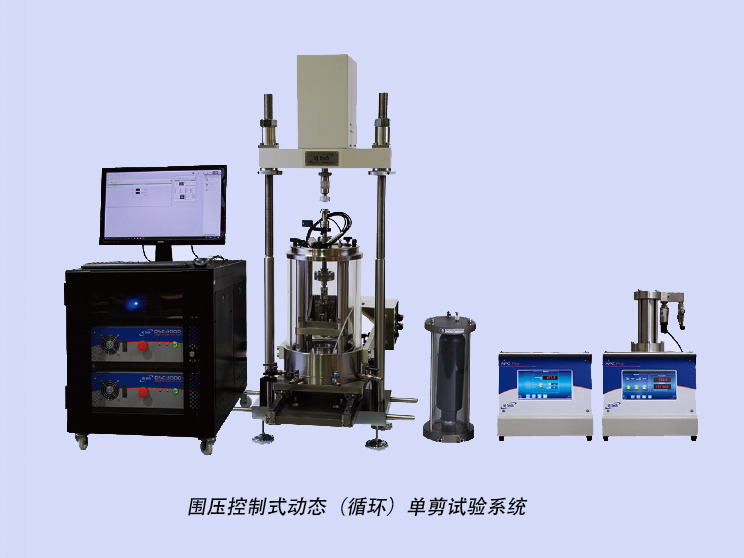

圍壓控制式動態（循環）單剪試驗系統
型 號：DSSC
原產地：英國VJTech公司
用 途：通過2臺機電一體化動態作動器向試樣施加豎向及水平向荷載，該過程既可在配套的三軸壓力室進行，亦可在試樣無圍壓的壓力環中進行
產品名稱：圍壓控制式動態（循環）單剪試驗系統
型號：DSSC
廠家：英國VJTech公司
圍壓控制式動態（循環）單剪試驗系統主機通過2臺機電一體化動態作動器向試樣施加豎向及水平向荷載，該過程既可在配套的三軸壓力室進行，亦可在試樣無圍壓的壓力環中進行。
2臺機電一體化動態作動器由動態伺服機械控制器（雙軸式，DSC 3000 MM）通過電腦控制（通過以太網或USB）。豎向及水平向位移由裝于伺服電機的差動變壓位移傳感器測量。每個軸上的位移由限位開關控制，應變率可通過電腦設置。
反壓通過動液壓控制器測量控制， 圍壓通過自動氣壓控制器測量控制。
豎向及水平向荷載由內置荷重傳感器測量。孔隙水壓力及荷載由DSC 3000MM伺服控制器測量。
該試驗系統軟件支持飽和、固結（各向同性、各向異性、K0）、靜態加載、動態加載等試驗。該軟件操控簡單，使用便捷。
產品特點：
? 通過高速伺服電機完成靜態及動態試驗
? 軸向和剪切應力-應變控制加載
? ±5kN,
0-5Hz機電一體化作動器
? ±5kN,
0-5Hz機電一體化作動器
? 不銹鋼單剪試驗主機及配件
? 配備豎向及水平向作動器固定配件
? 配備所有傳感器及荷重傳感器的安裝支架
? 用于拆卸裝樣的滑動組件
? 最大圍壓2000kPa
? 最大反壓2000kPa
? 壓力室匹配試樣直徑為70mm或100mm
? 最大水平向位移±20mm
? 最大豎向位移±15mm
? 電腦軟件全程控制實驗進行
? 雙軸式數字伺服控制器
? 雙軸式伺服控制器，可控制循環波形峰值
? 可選波形：正弦波、方波、三角波、半正矢波、鋸齒波、自定義波。
? 所有傳感器與數字伺服控制器連接
? 可選裝樣器組件:
? 70mm或100mm直徑底座及試樣帽
? 70mm直徑壓力環底座及試樣帽
|
訂購信息 |
|
|
VJT2831-100 |
動態（循環）單剪系統主機，帶圍壓控制 |
|
VJT-DSC3000MM |
動態伺服控制器（雙軸） |
|
VJT-PC-RACK |
電腦固定機架 |
|
MIS0166B |
單通道信號調節卡 |
|
VJT2250-P |
Pro
氣動自動壓力控制器 （1000 kPa） |
|
VJT2266-P |
Pro
水壓自動壓力控制器 （1000 kPa） |
|
VJT0351B/DYN |
2個內置荷重傳感器（動態5kN） |
|
VJT0271/DYN |
LSCT
傳感器 （動態25mm） |
|
VJT0272/DYN |
LSCT
傳感器 （動態50mm） |
|
VJT0250/DYN |
孔隙水壓力傳感器 （動態10 bar） |
|
VJT2831-100-70S |
70
mm 試樣套件 |
|
VJT2831-100-100S |
100mm
試樣套件 |
|
VJT2831-100-70R |
70mm
試樣壓力環套件 |
Clisp Studio csDYNSS-C 圍壓控制式動單剪試驗軟件模塊
VJTech
Clisp Studio csDYNSS-C軟件模塊使您能夠對安裝在具有圍壓的壓力室內的試樣完成動態單剪試驗，或對安裝在圍壓環內但沒有圍壓的試樣完成動態單剪試驗。
該軟件可與VJ-Tech動態單剪系統配套使用，對試樣進行飽和和固結，然后進行靜態加載、循環剪切和液化試驗。
性能特點：
? 支持試驗自動進行
? 實驗設備安裝方便，校準便捷
? 通過向導助手可以很簡單地完成試驗設置
? 用戶自定義高速數據采集
? 飽和階段(斜坡式或階躍式)
? 支持固結試驗（各向同性、各向異性、K0)
? 支持靜態加載試驗
? 支持簡單循環剪切試驗(應力或應變控制)
? 支持液化循環剪切試驗
? 試驗狀態及傳感器讀數實時顯示
? 測量數據及計算參數實時顯示
? 采集數據及計算參數實時圖形顯示
? 采集數據及計算參數實時表格顯示
? 支持用戶自定義圖表
? 支持對往復試驗及液化實驗進行循環分析
? 可選性試驗報告輸出格式
? 支持數據導出至Excel表格
? 支持試驗腳本導入及導出

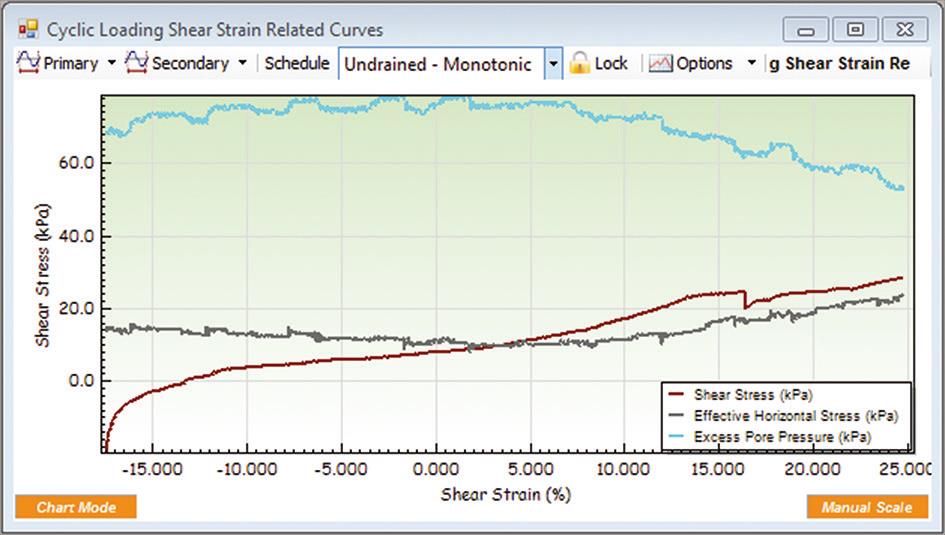

循環加載單調剪切圖

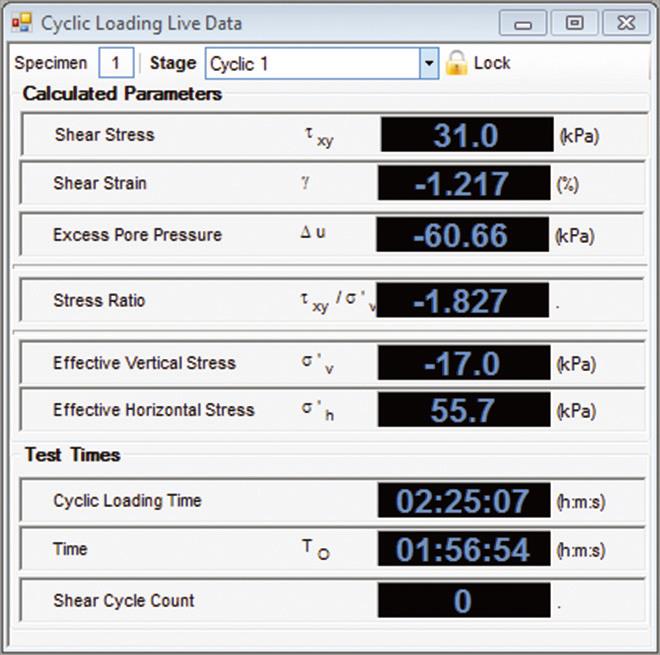

循環加載實時數據

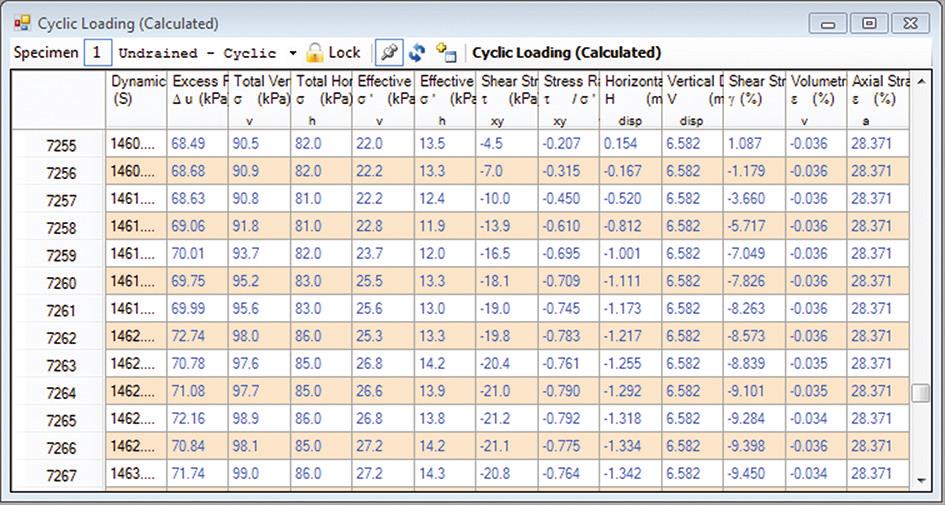

循環加載計算結果

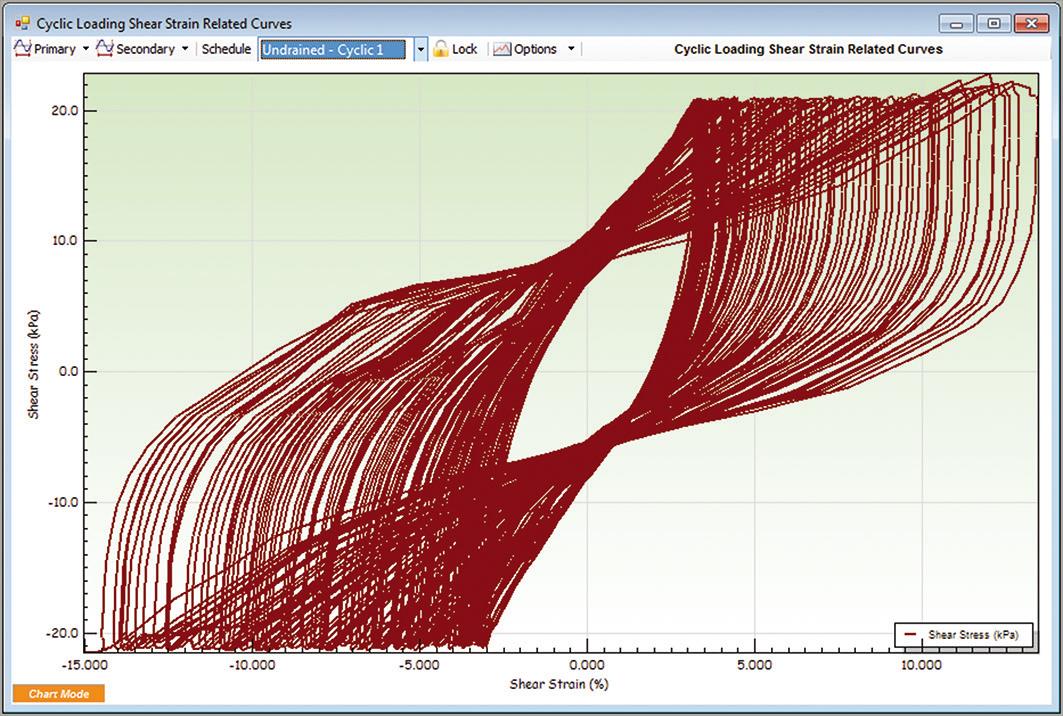

循環加載剪切應變相關曲線圖
|
訂購信息 |
|
|
VJT-csDYNSS-C |
Clisp
Studio 動態單剪，帶圍壓控制功能軟件模塊 |
訂購信息
