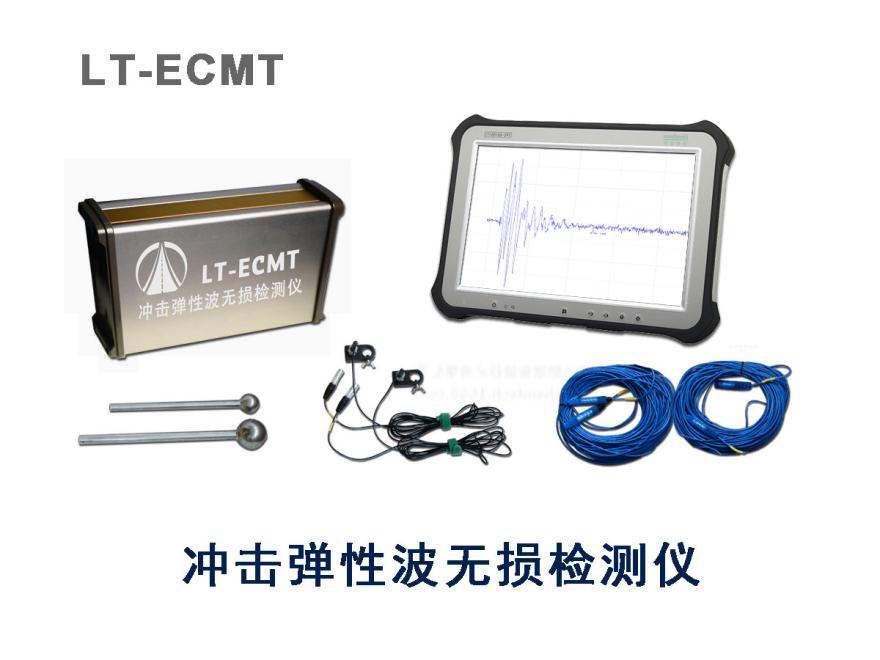

沖擊彈性波無損檢測儀

LT-ECMT

產品概述

該產品主要可以進行板狀混凝土內部缺陷和結構尺寸進行檢測，常規構件厚度及結構強度檢測。可描繪出缺陷的大致形態及空間分布。

適用范圍

可適用于樓板、隧道襯砌、橋梁（頂板、底板、腹板）、擋墻、壩體等一些列混凝土結構的內部缺陷及尺寸檢測。

產品優勢

u 操作便捷，測試精度高；

u 受鋼筋影響小；

u 不受混凝土結構形式影響；

u 智能化人機交互功能，使檢測工作更具科技感；

u 可平面成像；

u 可支持設備狀態管理功能，設備工作地理信息及狀態信息動態展示；

u 可支持云平臺。

儀器參數

u 操作系統：windows

u *噪聲處理：噪聲處理：前端噪聲處理(移動平滑)/硬件BPF/EMD/小波提取，采用消減沖擊彈性波激振殘留信號以識別反射波信號的方法

u *頻譜分析：FFT/MEM

u 可接收信號通道數：2通道

u 提供云平臺管理服務，實現檢測結果模型可視化

u 工作溫度：-30～50℃

u 采樣頻率：≥1MHz可調

u 采樣精度：≥物理24位

u 測試電壓范圍：≥10V

u 統計處理：各種平均、偏差處理以及異常信號的自動抽取

u 圖形處理：等值線、彩圖成像、彈性波雷達掃描、快速平面成像、分層切片處理技術、信號放大/縮小：測試波形支持鼠標縮放

u 測試內容：混凝土結構厚度、強度及裂縫

u 測試信號：振動加速度信號

u 配套測試模型

測試原理

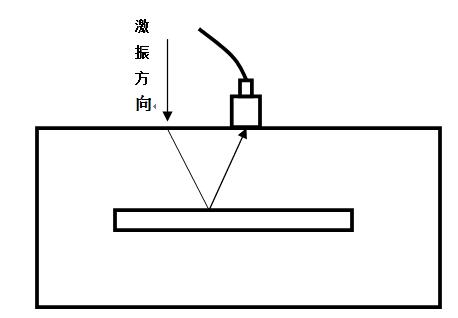

當被測對象存在缺陷或者彈性波遇到介質差異的界面時時，沖擊彈性波信號會產生反射通過對信號的提取的分析，可以檢測出結構的厚度及強度，結合平面成像技術可描繪缺陷的形態的空間位置。

檢測對應標準

（1）ASTM: Standard Test Method for Measuring the P-Wave Speed and the Thickness of Concrete Plate Using Impact-Echo Method,ASTM-C1383-98,1998.

（2）《超聲法檢測混凝土缺陷技術規程（CECS21-2000）.

（3）《水工混凝土結構缺陷檢測技術規程》（SL713-2015）；

（4）《公路橋梁技術狀況評定標準》（JTGT H21-2011）；

（5）《公路鋼筋混凝土及預應力混凝土橋涵設計規范》（JTG D62-2004）

部分檢測案例

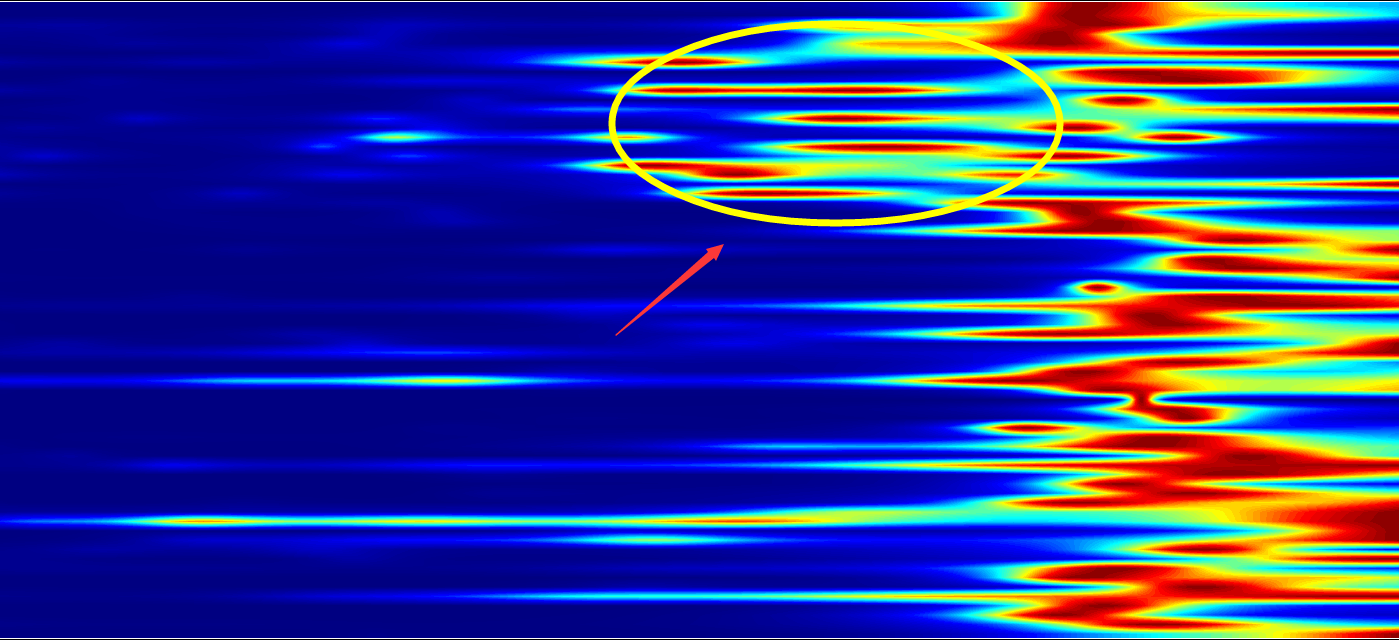

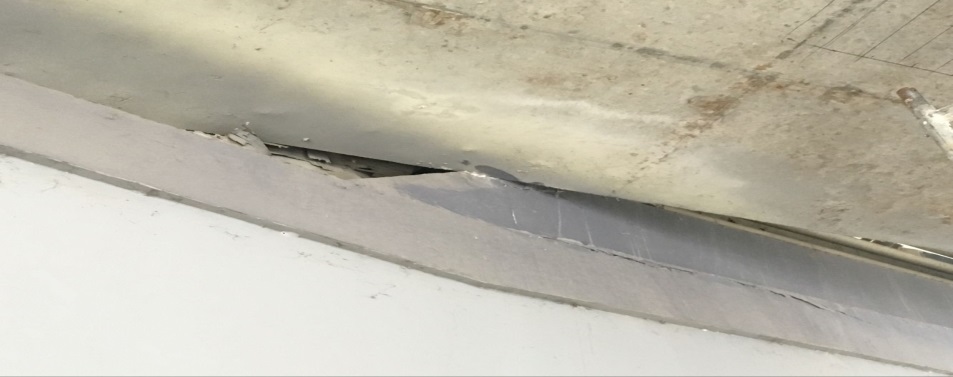

成都某預應力橋梁混凝土測缺陷案例
