護欄立柱埋深無損檢測儀

LT-GRS

一、 產品功能概述

該產品綜合鋼制護欄立柱結構特點（自由震蕩難以抑制、波速不穩定、埋入工況復雜）和使用環境（高溫、低溫、強風、強電磁干擾、車流擾動等因素）等現場因素研發而來的，可在各種復雜工況下展開檢測工作，系統具有抗干擾能力強、采集頻帶寬、動態范圍大、采集精度高等特點能有效確保檢測結果的準確性和穩定性。

該產品適用于埋入立柱（土中、混凝土、碎石、宕渣等）、打入立柱的埋置深度檢測，不受車流震動、風噪、環境靜電、高壓線纜等復雜現場條件影響。

二、 儀器參數

1.國家標準：GB/T24967-2010

2.操作系統：windows

3.信號傳輸方式：無線/有線傳輸

4.工作溫度：-30～50℃

5.工作電壓：8.4V

6.工作時間：連續工作20小時

7.*采樣精度：物理24位

8.*采樣頻率：2MHz,可調

9.檢測立柱范圍：0.2-10m

10.測試精度：誤差小于±3%或者不大于±6cm，儀器分辨率小于0.5cm

11.可接收信號通道數：2通道，兩個通道功能可互換

12.幅值測量級線性：±0.3dB/6dB

13.采集器帶寬：1Hz-70kHz(頻帶寬度)

14.動態范圍：不小于120dB；

15.*信號輸入模式：同時支持ICP和直流，雙通道ICP須同時工作

16.聲時長度不確定度：＜1.0%

17.統計處理：平均、偏差處理

18.信號處理：積分處理、頻譜分析、相關分析、濾波

19.*信號放大/縮小：測試波形支持鼠標縮放

三、 產品優勢

u 產品各項參數優于國標GB/T24967-2010規定；

u 單/雙通道均可測試；

u 適用于極寒、高溫、強磁等復雜環境；

u 計算結果穩定、可靠；

u 可支持設備狀態管理功能，設備工作地理信息及狀態信息動態展示；

u 可支持云平臺；

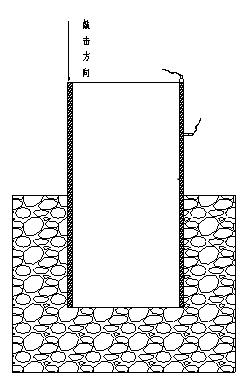

四、 測試原理

通過彈性波在立柱內的傳播時間T及立柱的固有波速V可檢測護欄立柱總長度L，通過外露長度可確定立柱埋深。

                    L=VT/2

五、 檢測對應標準

（1） 《公路工程質量檢驗評定標準》（JTGF80/1）

（2） 《公路交通安全設施設計規范》 (JTG D81-2006)

《鋼質護欄立柱埋深沖擊彈性波檢測儀》（GB/T24967-2010）

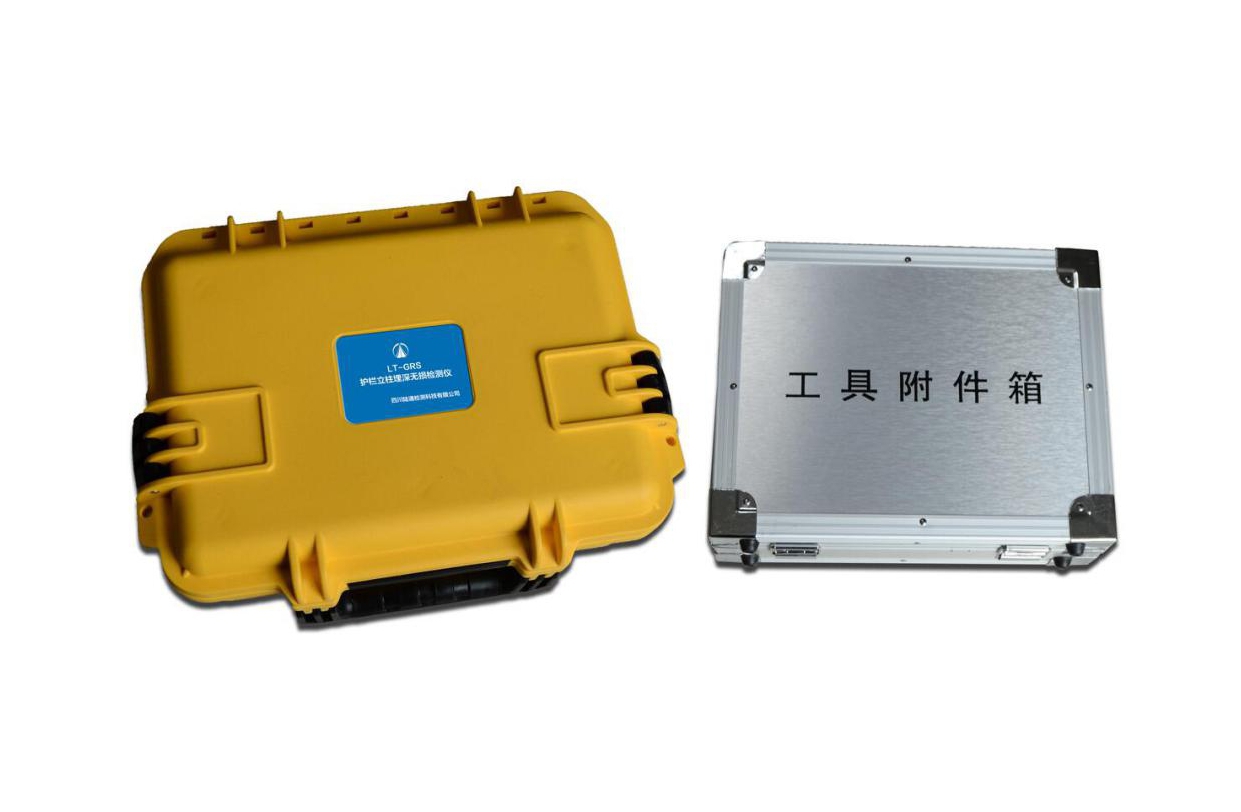

六、 產品配置

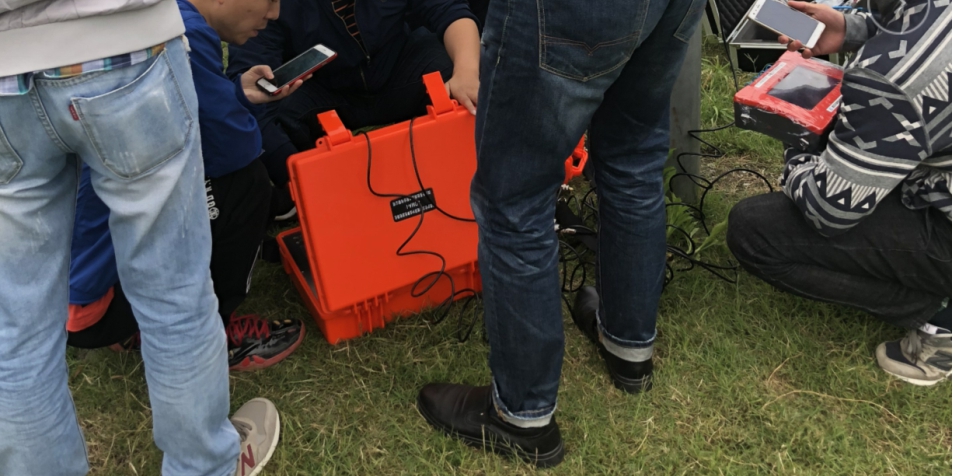

七、 部分工程案例

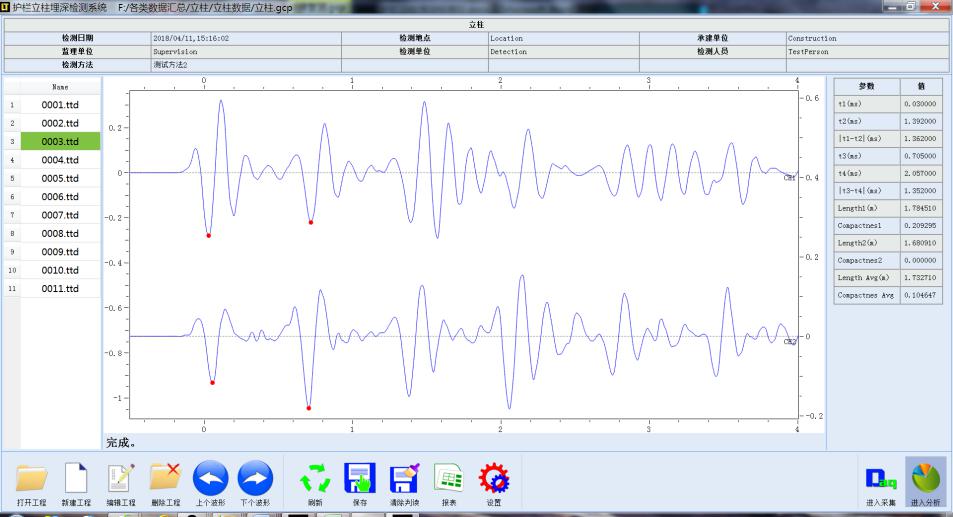

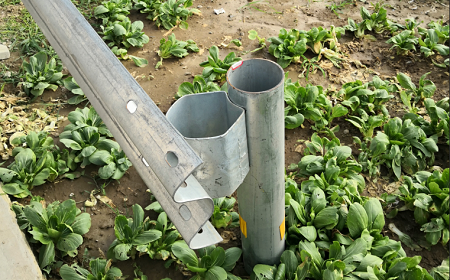

7.1河北石家莊立柱長度驗證案例

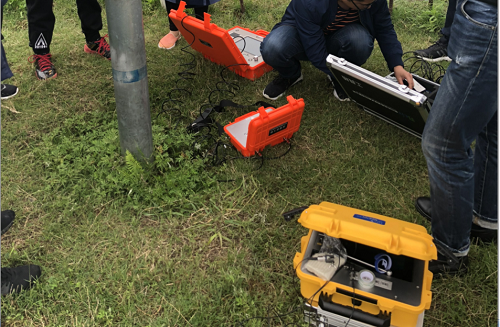

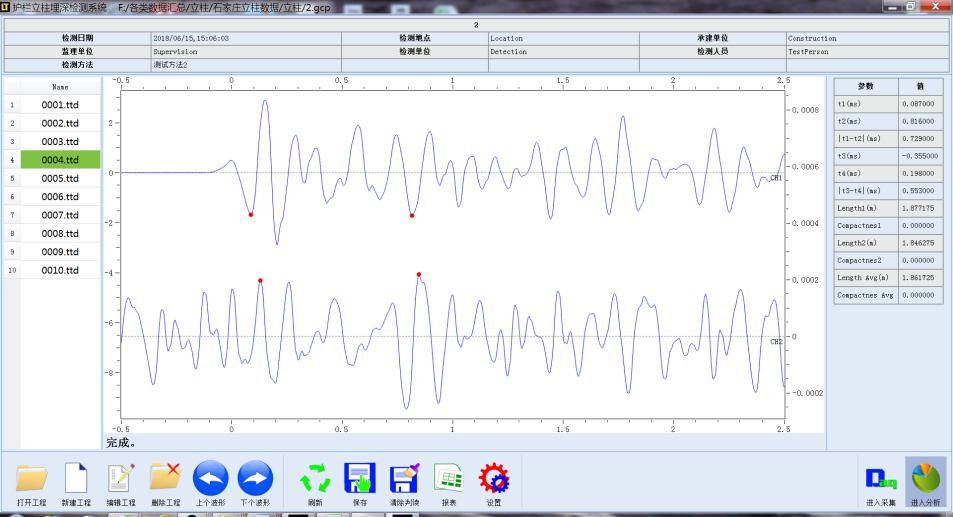

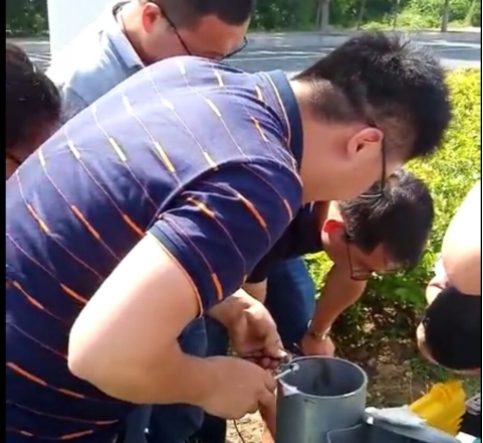

山東某單位驗證案例

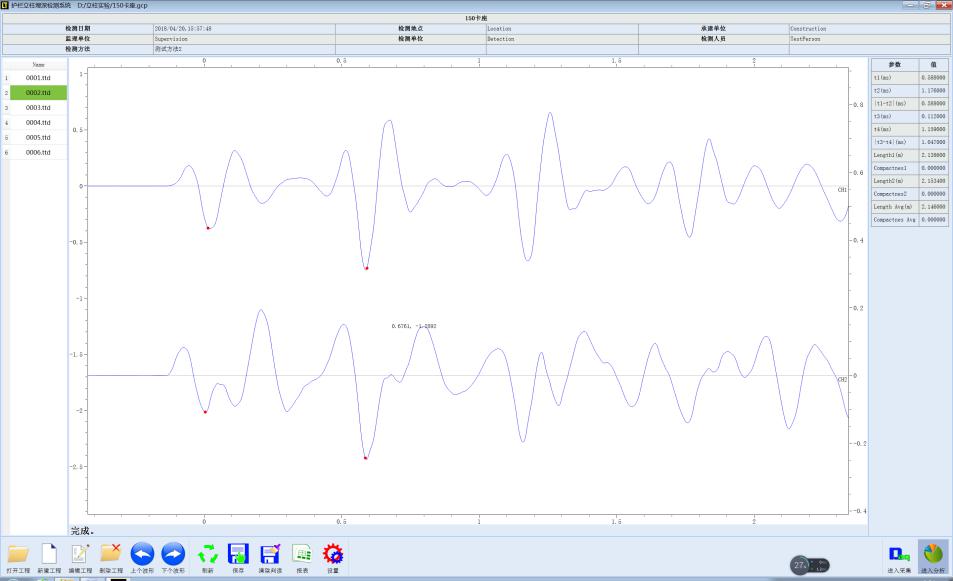

3國內某設備對比案例
