裝配式建筑套筒灌漿質量檢測儀

LT-PLSG

一．產品背景技術

隨著我國建筑工業化水平的不斷發展和提高，建筑物混凝土裝配式結構得到越來越多的應用，而裝配式混凝土結構的抗震性能取決于預應力孔和鋼筋的連接是否可靠，現行的方法大多采用預應力孔和灌漿套筒連接，預應力孔和灌漿套筒連接的質量主要依賴于預應力孔和套筒內的灌漿密實程度，因而需要有檢測設備來檢驗現場施工灌漿的密實度，因而我公司推出一套針對裝配式預應力孔及套筒灌漿密度檢測系統。

1.測試項目

測試對象：裝配式預應力孔及鋼筋連接套筒；
測試內容：灌漿密實度。

2.產品功能

該設備主要應用于預制裝配式混凝土結構預應力孔及套筒灌漿密實度檢測。可對灌漿密實度狀況快速定位檢測。

3.測試范圍

灌漿密實度測試范圍：最小結構厚度6cm，最大100cm，測試條件不受現場限制，任意孔道長度均適用；

二．儀器參數

1. 平臺：一體嵌入式平臺；

2. 操作系統：windows；

3. 信號傳輸方式：無線\有線傳輸；

4. 噪聲處理：平滑、濾波等機能；

5. 頻譜分析：FFT（EFS）/MEM；

6. 管道灌漿密實度測試內容：準確定位測試、灌漿缺陷類型判別；

7. 灌漿密實度測試方法：準確定位：沖擊回波法（IE）；信號特征法（SCM）；

8. *可接收信號通道數：2通道，兩個通道功能可互換，即可作為觸發通道也可作為接收通道；

9. 工作溫度：-30～50℃；

10. *采樣精度：物理24位；

11. *最大采集頻率：每獨立通道4MHz,且可調；

12. *最小采樣間隔：0.25us，可調；

13. 測試信號：振動信號；

14. 統計處理：平均、偏差處理；

15. 信號處理：積分處理、頻譜分析、相關分析；

16. 管道灌漿密實度測試范圍：定位測試不受孔道長度限制，任意孔道長度均適用；

17. 信號輸入模式：雙通道同時支持ICP和直流，且能雙通道能同時使用

18. 信號放大/縮小：測試波形支持鼠標縮放

三． 儀器特點

ü 重復性好，受人為影響因素小；

ü 操作簡便：智能化程度高、操作簡單，效率高；

ü 可快速準確定位以及判斷灌漿缺陷類型；

ü 主要元器件均由歐美等國家進口，可靠性高、精度高、耐久性強。

四. 測試原理

 為了準確測試裝配式混凝土結構預應力孔及套筒灌漿缺陷，同時兼顧測試效率，因此我們采用了基于沖擊彈性波的波動信號特征分析法進行測試。具體請參考下表。

測試項目一覽表

沿著管道位置，以掃描的形式連續測試（激振和受信），通過反射信號的特性測試管道內灌漿的狀況。

圖4-1 灌漿密實度的定位測試

根據振動信號在傳播過程中的特性變化判定灌漿缺陷的有無和類型。

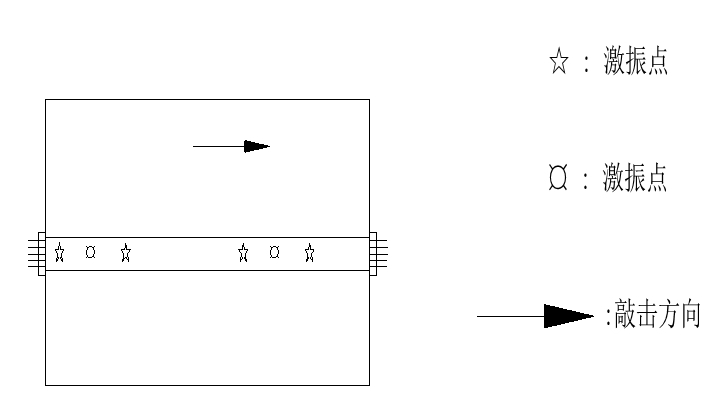

                       圖4-2測試原理示意圖

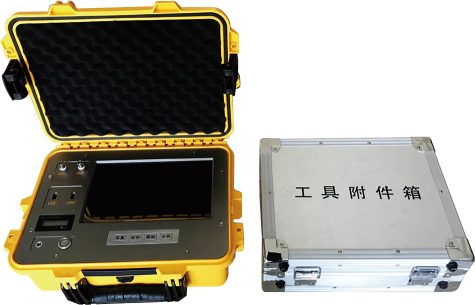

五．產品配置

．工程案例

部分案例一覽表

安徽某現場裝配板狀結構灌漿密實度驗證案例

委托單位	安徽某單位	檢測儀器	裝配式建筑套筒灌漿質量檢測儀LT-PLSG
檢測地點	安徽
檢測項目	裝配式建筑套筒灌漿密實度測試
現場情況 基本描述	我公司技術人員對安徽現場某預制裝配式模型進行灌漿密實度檢測，孔道直徑為5cm壁厚為30cm，公司技術人員現場測試并分析數據發現測試孔道存在灌漿缺陷，孔道缺陷長度約為0.8米；

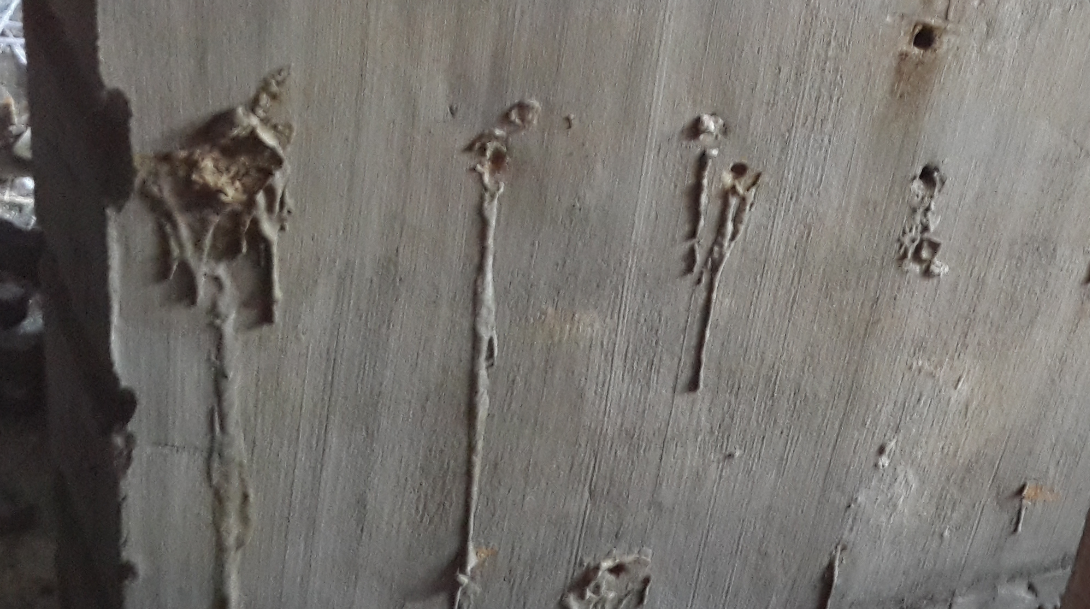

驗證方式	在測試孔道位置處進行鉆孔驗證
結果及結論	通過驗證發現該位置漿料比較少
客戶結論	認可

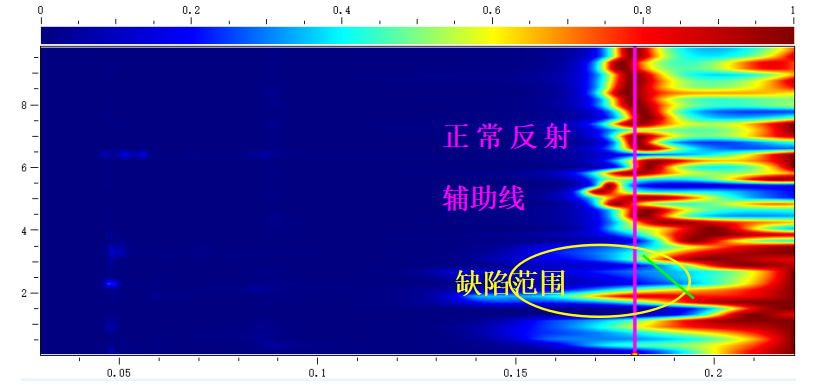

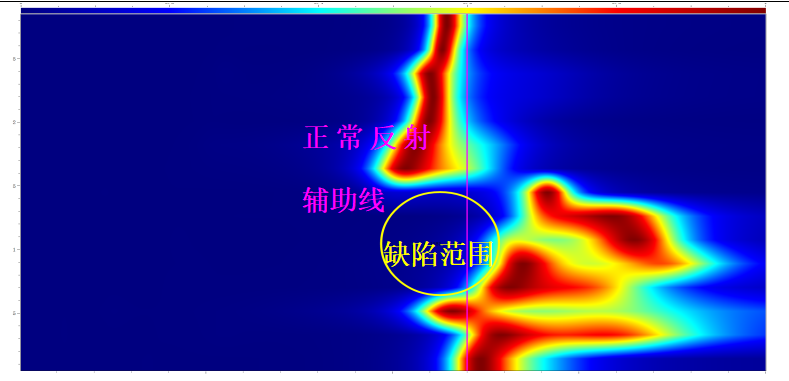

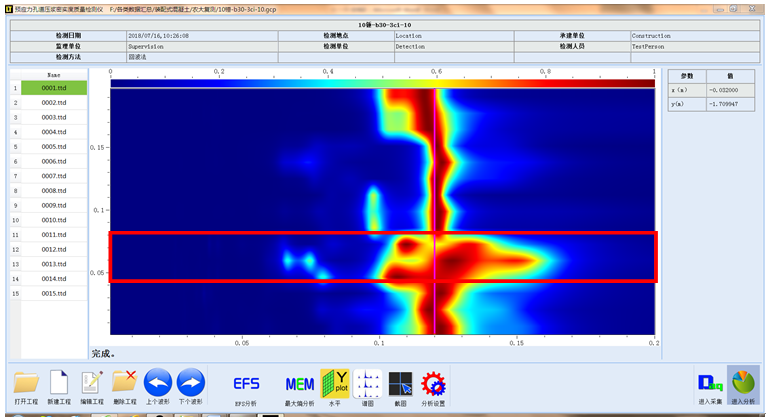

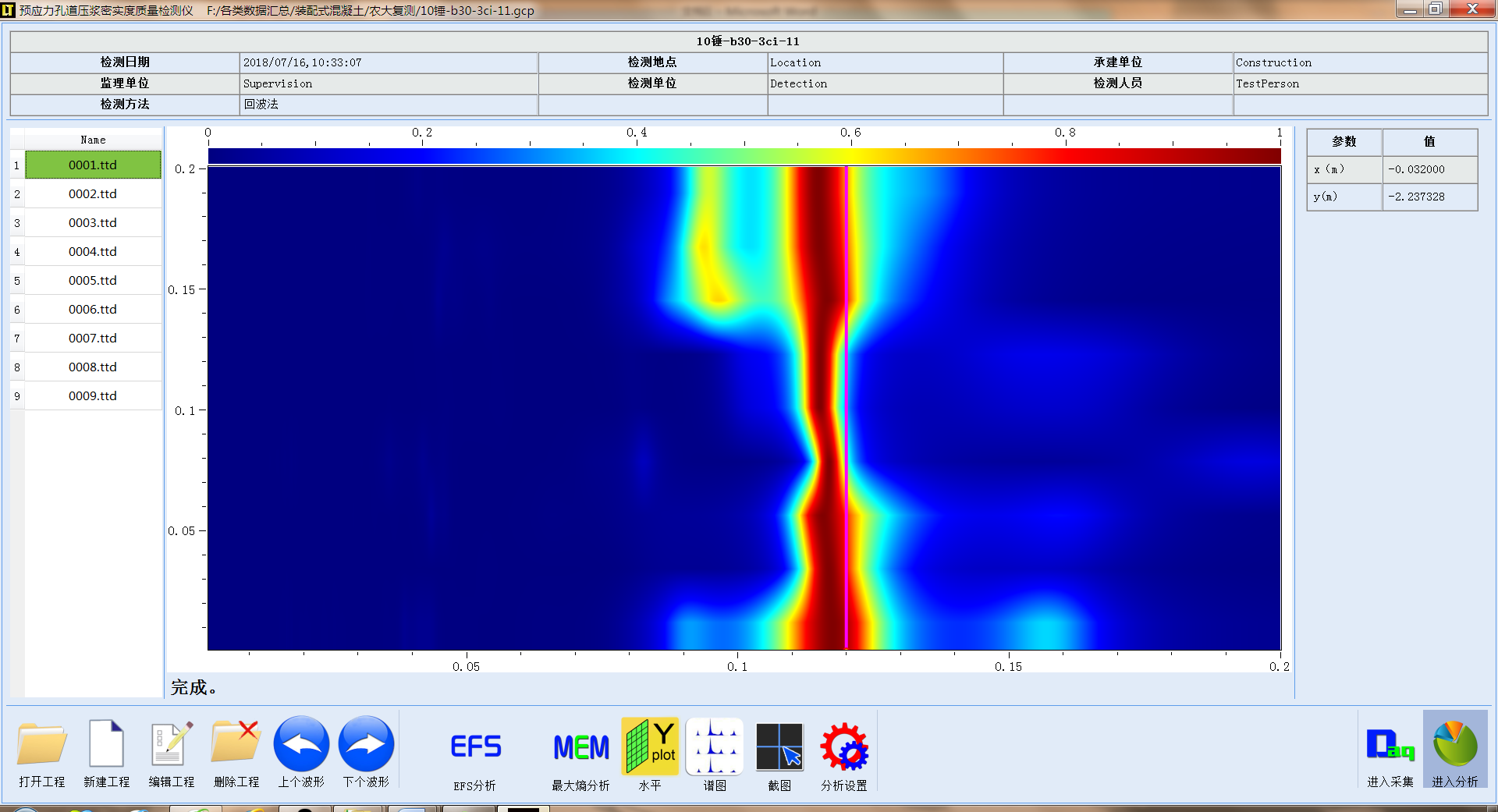

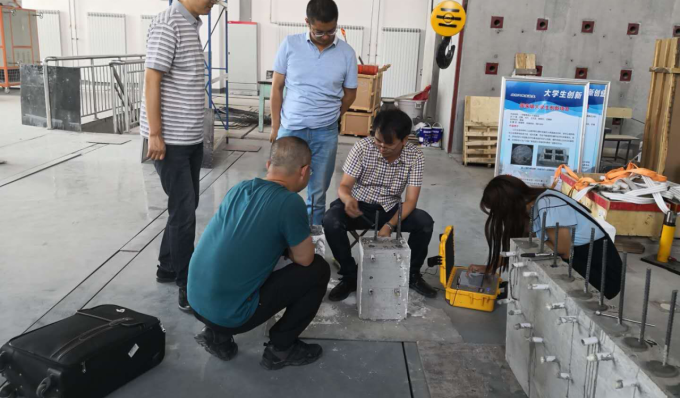

測試云圖及 現場照片照片

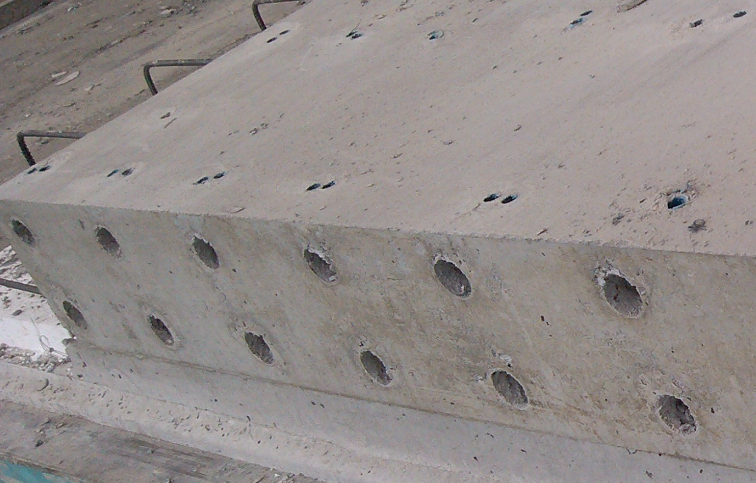

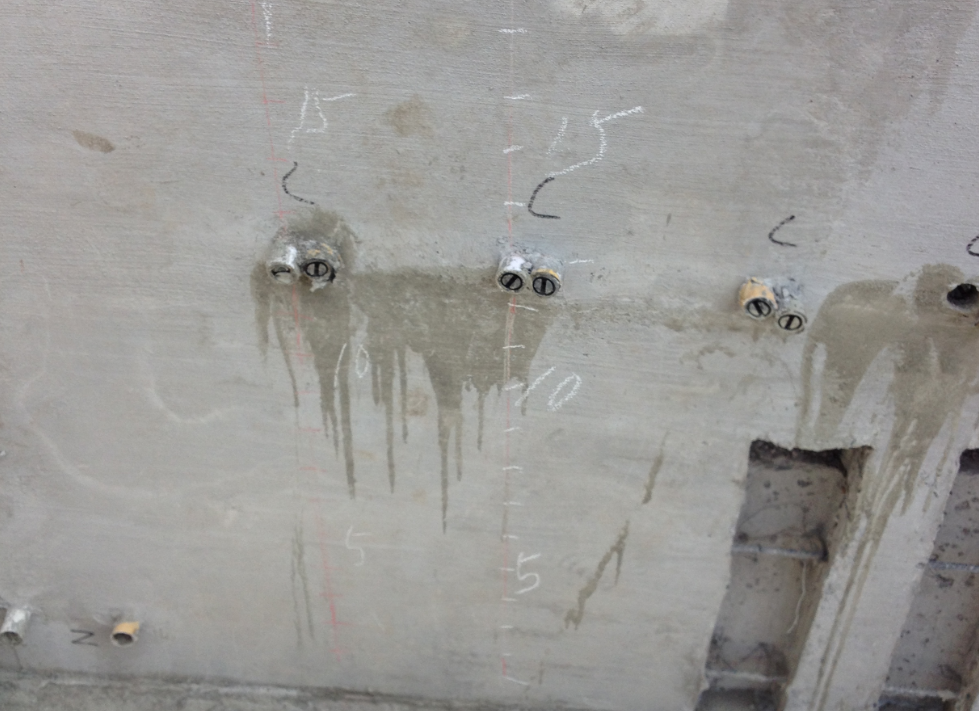

 江蘇某裝配式套筒灌漿模型密實度驗證案例

編號：LT -2017-12-22
