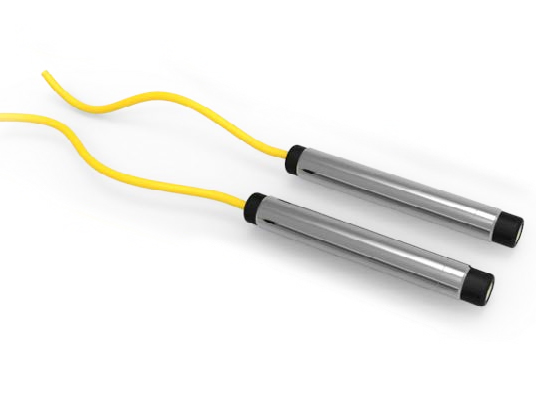

壓阻式 滲壓計
型 號：0P235S4,0P235S1
原產地：加拿大SISGEO
用 途：一款非常精確的壓力傳感器，適用于高頻讀數和短期應用。
壓阻式滲壓計
壓阻式滲壓計是一款非常精確的壓力傳感器，適用于高頻讀數和短期應用。
其強大的4-20mA輸出信號易于讀取和實現自動化，適合遠距離傳輸。
它們可以連接到地震數據記錄器上，用于監測孔隙水壓力的快速變化，比如地震造成的壓力變化。
應用
?深層挖掘時的孔隙水壓力
?動態孔隙水壓力監測
?排水工程
?天然或切割邊坡的水力坡度
特點
?高精度和穩定性
?與市場上大多數的讀數儀/記錄儀兼容
?內置熱敏電阻（按要求）
?能夠讀取負壓力
工作準則

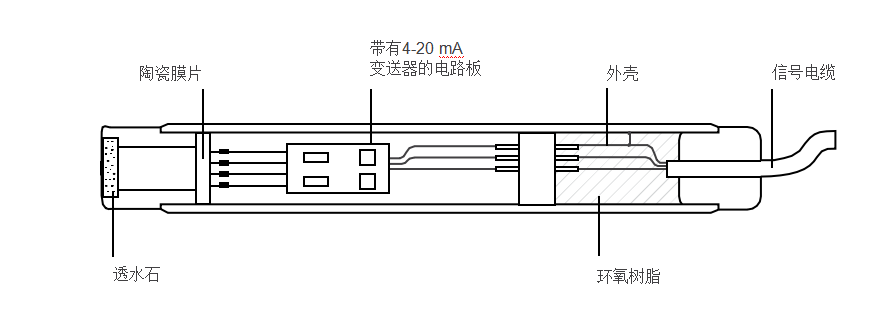

壓阻式滲壓計采用化學惰性的陶瓷膜片。精確的4臂惠斯通電橋應變計放置在膜片干燥的一側。施加到膜片濕側的水壓力使應變計輸出與所施加的應力成正比的信號。電路板將電橋信號轉換為強大的4-20mA信號，該信號可以長距離傳輸到遠程讀數或數據采集系統。
過濾單元
壓阻式滲壓計具有一個透水石，可阻止小顆粒土壤進入隔膜前面的腔室。透水石中的孔允許水進入，但不允許土壤顆粒進入。這種透水石是大多數滲壓計的標準配置，被稱為LAE（低進氣值）透水石，以區別于HAE（高進氣值）透水石。在某些環境中，土壤中的氣體壓力高于水的壓力。這會對水壓的準確測量產生不利影響。在這種情況下，需要使用孔徑非常小的透水石。當透水石飽和時，孔處的表面張力可有效阻止空氣進入，同時仍允許水進入。空氣只能在非常高的壓力下進入，因此該透水石被稱為HAE，高進氣值透水石。

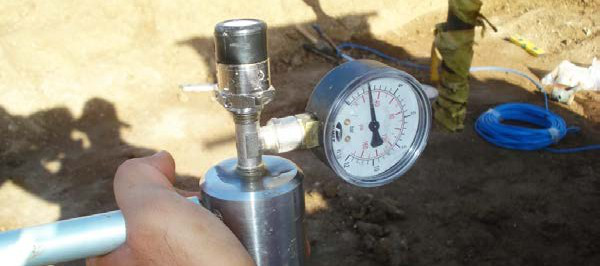

LAE和HAE透水石都必須飽和。對于LAE透水石，問題僅在于確保膜片前面的腔室內沒有氣泡。這樣的氣泡可能會減慢滲壓計的響應時間。對于HAE透水石，需要飽和才能產生表面張力效果，為此可以使用特殊的飽和設備。
通常，LAE（標準）透水石適用于大多數應用。對于氣體壓力可能會影響孔隙水壓力讀數的不飽和土壤，應考慮使用HAE透水石。
技術參數
|
模型 |
0P235S4 |
0P235S1 |
|
描述 |
帶有LAE透水石的壓阻式 滲壓計 |
帶有HAE透水石的壓阻式 滲壓計 |
|
可用的滿量程(FS) |
100kPa,200kPa,500kPa,1.0MPa,2.0MPa,5.0MPa |
|
|
超載 |
1.3xFS(對于100和200kPa量程) 2xFS(對于所有其他量程) |
|
|
靈敏度 |
0.01% FS |
|
|
線性度(1) |
<±0.25% FS |
|
|
總體精度(2) |
<±0.20%FS(對于100和200kPaFS) |
|
|
信號輸出 |
4-20mA電流回路 |
|
|
電源供應 |
12-24V DC |
|
|
熱零點漂移 |
0.00025%FS/℃ |
|
|
電絕緣 |
4KV |
|
|
溫度工作量程 |
-20到+80℃ |
|
|
溫度感應器 |
內置熱敏電阻，可根據要求添加 |
|
|
材料 |
不銹鋼 |
|
|
尺寸 |

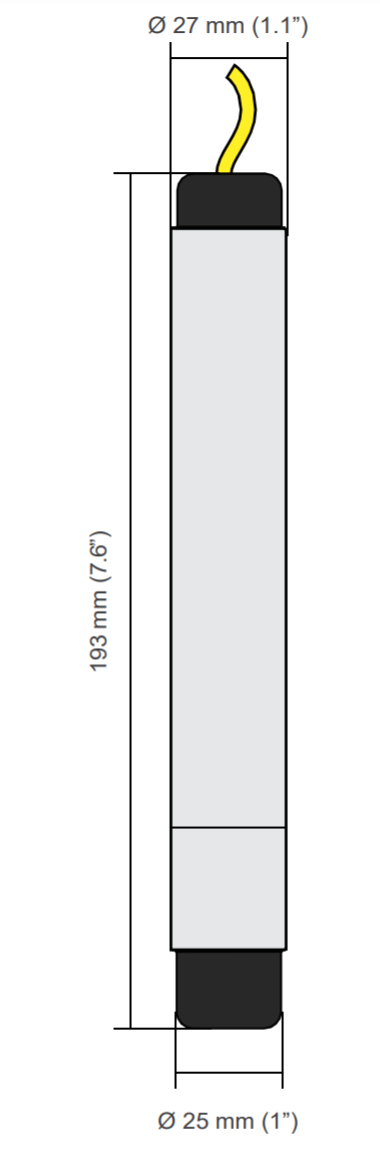

?27mm(1.1”), 長193mm(7.6”) |
|
|
重量 |
0.5kg(1.1lbs) |
|
|
透水石 |
||
|
類型 |
LAE透水石 |
HAE透水石 |
|
材料 |
不銹鋼或聚乙炔 |
陶瓷 |
|
孔隙大小 |
40-50 μm |
0.25 μm |
|
信號線 |
||
|
0WE102KEOZH |
標準2線電纜，帶LSZH護套和Kevlar應力構件 |
|
|
0WE104K00ZH |
4線電纜與LSZH護套，如果增加熱敏電阻使用 |
|
|
0WE104K00PV |
4線電纜與聚氯乙烯護套，如果使用熱敏電阻增加 |
|
|
到記錄器的最大電纜長度(3) |
1000m(更多信息見FAQ#77) |
|
（1）包括磁滯（2）包括線性，磁滯和可重復性，通過三級政策計算

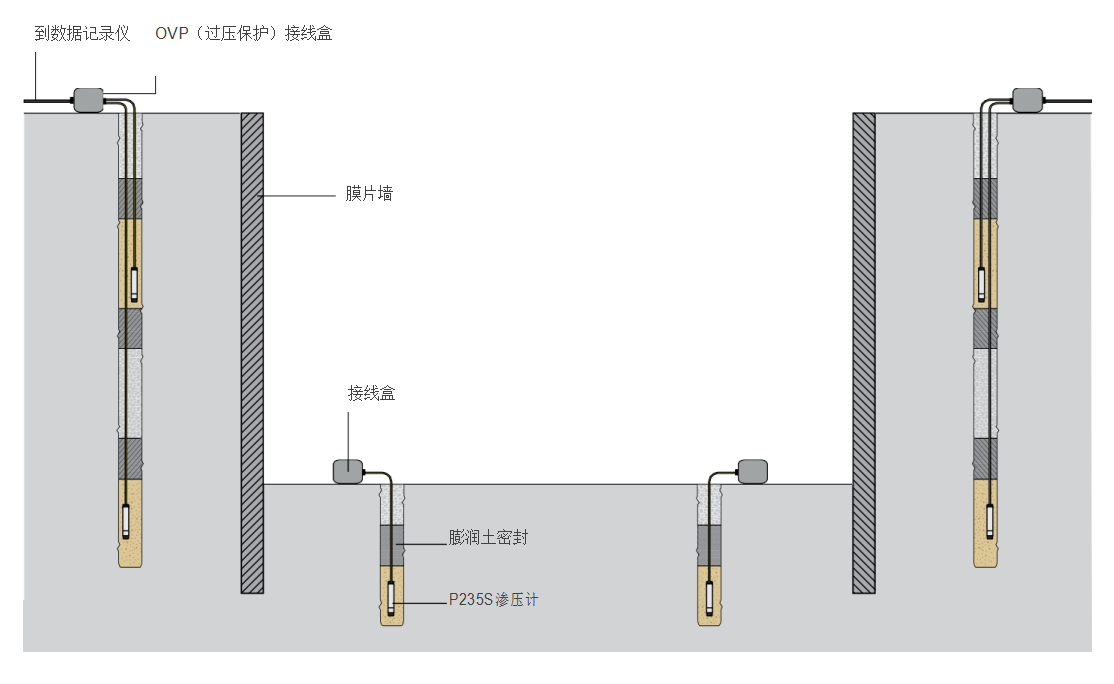

在深基坑中的應用

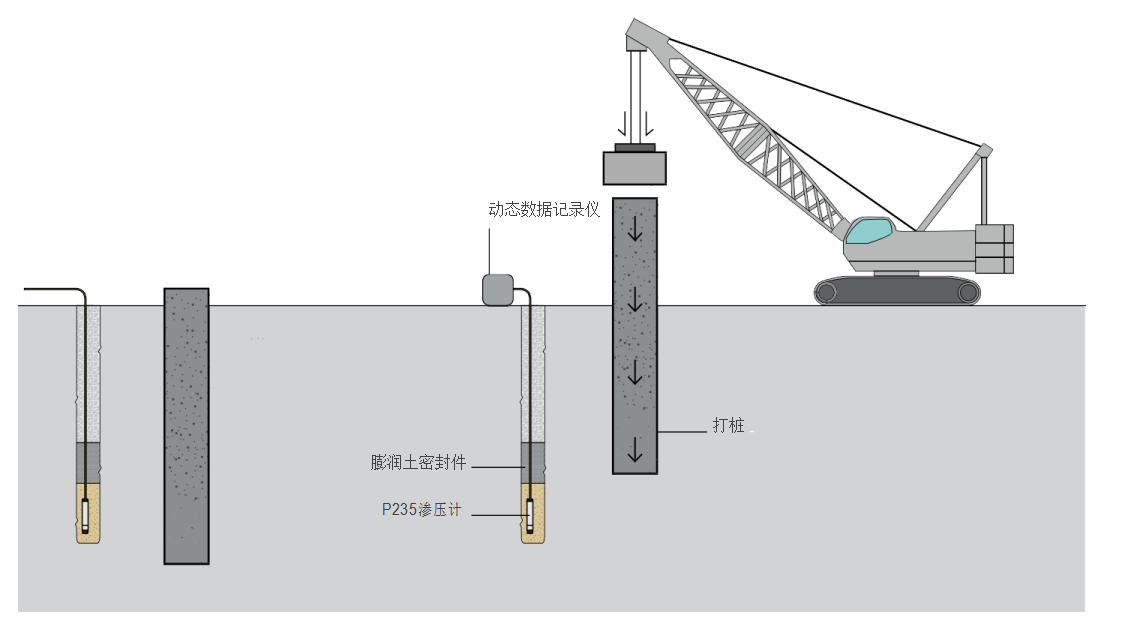

打入樁的動態應用

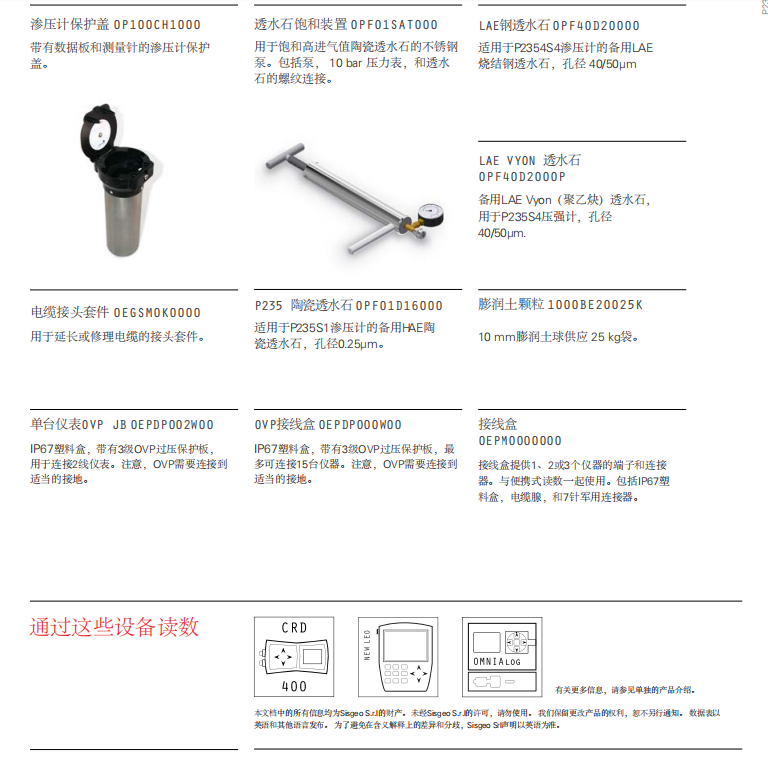

配件和備件
技術援助
SISGEO為客戶提供電子郵件和電話幫助，請聯系代理商瑞科儀器，以確保正確使用儀器和讀數并盡可能地提高系統性能。
