固定式測斜儀
型 號：S410
原產地：加拿大SISGEO
用 途：應用于滑坡、隧道、擋土墻、水壩、深基坑、不穩定的斜坡及樁等
固定式測斜儀

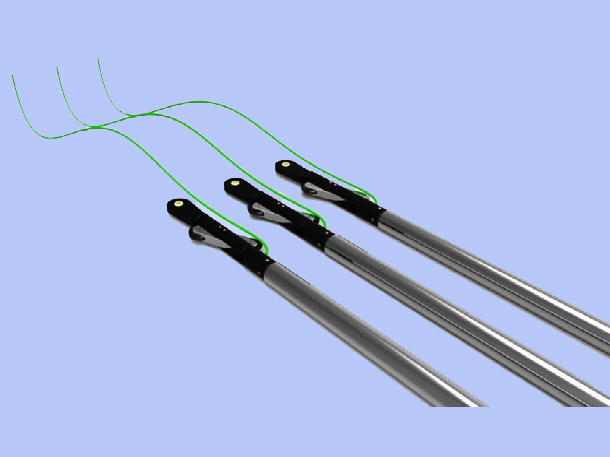

S410固定式測斜儀（雙輪式結構）經過專門設計，結合了自動監測和選擇性安裝不同深度探頭的優點。
在已知臨界深度的情況下，此配置可提供具有成本效益的解決方案。因此，探頭可能僅集中在沿鉆孔剖面的某些區域中。
IPI探頭配有自補償MEMS傳感器，并提供模擬4-20mA輸出或數字RS485 ModBus版本。兩種解決方案在精度和熱依賴性方面均具有良好的性能。
應用 ? 滑坡 ? 隧道 ? 擋土墻 ? 水壩 ? 深基坑 ? 不穩定的斜坡 ? 樁 |
特點 ? 可移動的模塊化系統，可進行多次安裝 ? 精度高 ? 低熱漂移 ? 提供數字和4- 20mA版本 ? 使用OMNIAlog讀數儀進行實時監測 |
技術規格
S411HA15 UNIAXIAL S412HA15 BIAXIAL |
S411HA30 UNIAXIAL S412HA30 BIAXIAL |
S411HD15UNIAXIAL S412HD15 BIAXIAL |
S411HD30UNIAXIAL S412HD30 BIAXIAL |
|||
型號 |
模擬MEMS固定式測斜儀 |
數字MEMS固定式測斜儀 |
||||
傳感器類型 |
自補償MEMS 測斜儀 |
自補償MEMS 測斜儀 |
自補償MEMS 測斜儀 |
自補償MEMS 測斜儀 |
||
應用 |
垂直 |
垂直 |
||||
測量量程 |
±10°, ±15。 |
±20°, ±30° |
±10°, ±15。 |
±20°, ±30° |
||
傳感器靈敏度 |
0.0013° |
0.0013° |
||||
傳感器線性度 |
±0.150% FS為±10°, ±20° ±0.200% FS 為 ±15°, ±30° |
±0.025% FS 為±10°, ±15° ±0.070% FS 為±20°, ±30° |
||||
傳感器總精度 具有三階多項式的線性因子 |
±0.050% FS |
±0.010% FS 為 ±10°, ±15° ±0.015% FS 為±20°, ±30° |
||||
重復性 |
± 0.007° |
± 0.006° |
||||
激勵電壓 |
從18 到30 Vdc |
從12 到 24 Vdc |
||||
信號輸出 |
4-20 mA （電流回路） |
具有Modbus RTU協議（senα）的RS-485 |
||||
工作過溫度范圍 |
-30°C到+70°C |
-30°C 到 +60°C |
||||
溫度依賴性 |
< ±0.005 %FS / °C |
< ±0.005 %FS / °C |
||||
保護 |
IP68 直到1.0 MPa |
IP68 直到1.0 MPa |
||||
內置溫度傳感器 -量程 -精度 |
熱敏電阻 從 -50°C 到 +150°C ±0.5 °C |
電子板溫度傳感器 從-30°C 到+60°C ±1 ° |
||||
物理特征
探頭參數 |
|
|
輪距（A） |
1000 mm |
1000 mm |
探頭直徑（B） |
28 mm |
28 mm |
總長度（C） |
1230 mm |
1230 mm |
接頭總長（D） |
1200 m |
1200 m |
輪徑（E） |
28 mm |
28 mm |
材料 |
不銹鋼和熱塑性樹脂 |
不銹鋼和熱塑性樹脂 |
測斜管兼容性 |
測斜管ID從 54 mm到88 mm |
測斜管ID從 54 mm到88 mm |

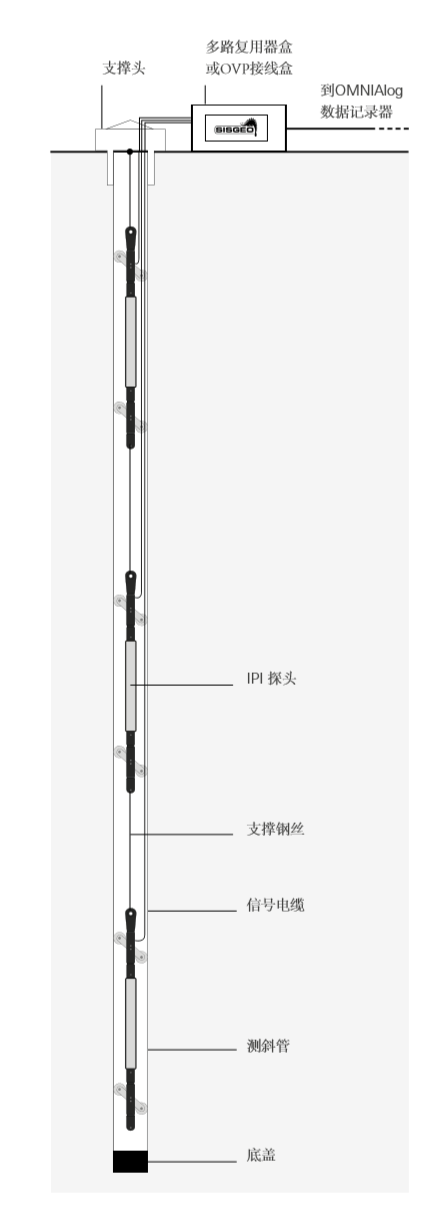

模擬MEMS IPIS的配件和備件
信號電纜 0WE106IP0ZH 24 AWG，6芯電纜，適用于 4-20mA（模擬）IPI，帶LSZH阻 燃外部護套。 外徑5 mm。 |
支持鋼絲 0WRAC200000 它用于將IPI安裝在測斜管內的正確深度。直徑2mm。 |
安裝套件 0S4IPITOOL0 垂直固定式測斜儀的安裝套件，由20號銅夾和鉗組成。 |
IPI支持頭 0S4TS101000 它可以安裝在測斜管的頂部，用于懸掛固定式測斜儀串。 |
多路復用器盒 0OMN00MUXB0 帶電涌放電器的中繼多路復用器，安裝 在IP67塑料盒中，最多可連接16個雙 軸IPI或24個單軸IPI。它允許通過New Leonardo讀數進行本地讀取，或與 OMNIAlog數據記錄儀進行遠程連接。 通過RS485數字總線。 |
MUX BOX - OMNIA電纜 0WE610MUXZH 帶有LSZH阻燃護套的電纜,用于將多路 復用器盒連接到OMNIAlog數據記錄器。
|
OVP接線盒 0EPDP000W00 IP67塑料盒，帶有3級OVP過壓保護板（型號0EXKV306W00），用于連接多達10個雙軸IPI或15個單軸IPI。 |
多芯電纜 0WE1320LSZH 用于將OVP接線盒連接到OMNIAlog的多芯電纜。 由16條雙絞線和LSZH阻燃護套組成。外徑12.2 mm。 |

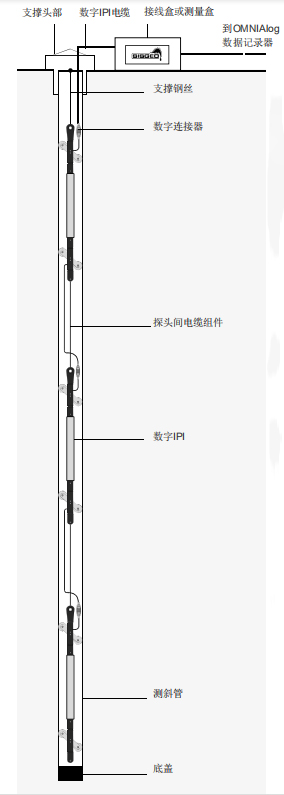

數字MEMS IPIS配件及備品備件
INTERPROBE電纜組件 0S400HD00IC 它具有數字長度 （2m，5m，10m，15m），由數字信 號電纜和不銹鋼支撐線組成，能夠將下 部探頭連接到上部探頭。 |
支撐鋼絲 0WRAC250000 它能夠將IPI字符串從上部IPI探針懸 掛到支撐頭。 直徑2.5mm。
|
IPI支持頭 0S4TS101000 它安裝在測斜管的頂部，用于懸掛固定 式測斜儀串。
|
數字式接頭 0ECON04MV00 公頭接頭出廠前已經安裝在 0WE606IPDZH數字電纜上。需要連接 上層IPI探頭的母接頭。 |
數字IPI電纜 0WE606IPDZH LSZH電纜，用于將數字IPI鏈連接到 OMNIAlog數據記錄器。
|
數字接線盒 0EPD023IPID 數字儀器鏈的接線盒，由IP67塑料盒、 內部電子線路板和三個電纜密封套組 成。 |
測量盒 0EPM010IPIO 帶有新萊昂納多讀數的手動讀取數 字IPI串的測量盒，由IP67 塑料 盒組成，帶有用于電纜接線，電纜 固定頭和母面板接頭的電氣板。 |

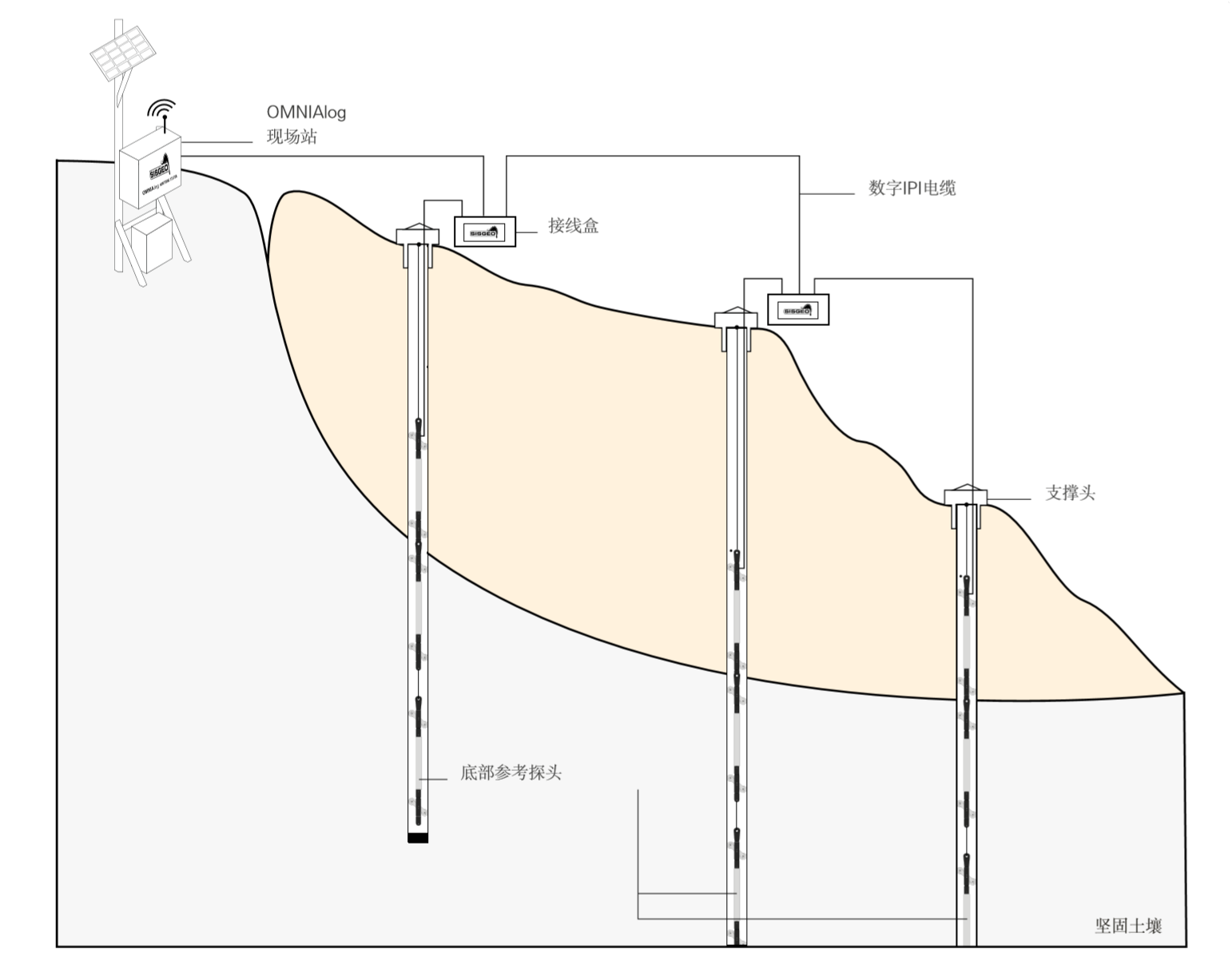

滑坡應用
經過多次手動測斜儀測量后，便確定了滑動面。因此，可以通過在滑移面附近安裝IPI并在每個測斜管的底部安裝一個IPI作為參考來完成自動監測。

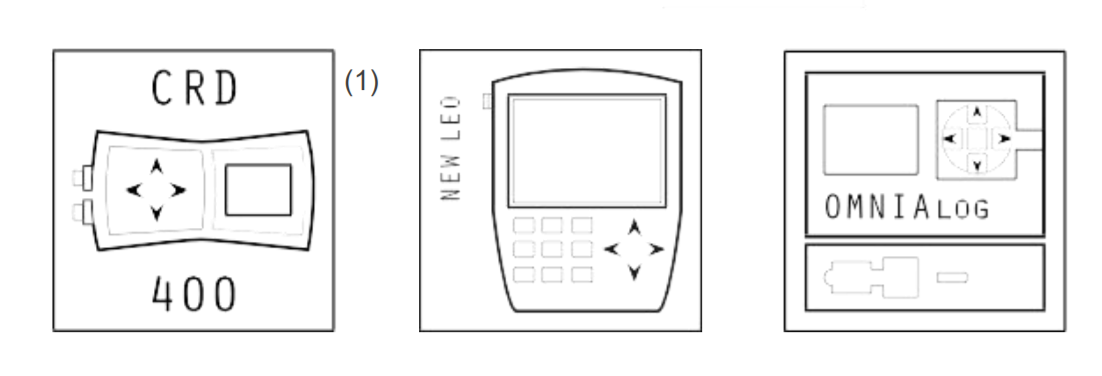

可用的讀數裝置
(1) 僅適用于4-20 mA IPI（型號S410HA）
有關更多信息，請參閱他們自己的產品介紹
本文檔中的所有信息均為Sisgeo S.r.l的財產。 未經Sisgeo S.r.l的許可，請勿使用。 我們保留更改產品的權利，恕不另行通知。數
據表以英語和其他語言發布。 為了避免在含義解釋上的差異和分歧，Sisgeo Srl聲明以英語為準。
技術支持
SISGE O為客戶提供電子郵件和電話幫助，以確保正確使用儀器和讀數并最大程度地提高系統性能。
