光纖應變傳感器
型 號：os3100
原產地：美國MOI
用 途：光纖應變計的設計使光纖操作簡單，傳感器安裝快速且可重復使用。其不銹鋼載體將光纖光柵保持在張力狀態，并在安裝過程中保護光纖。由于沒有環氧樹脂將光纖固定在載體上，因此設計可確保長期穩定性
描述
os3100 是一種基于光纖布拉格光柵（FBG）技術的點焊或環氧樹脂安裝的光纖應變計。
os3100光纖應變計的設計使光纖操作簡單，傳感器安裝快速且可重復使用。其不銹鋼載體將光纖光柵保持在張力狀態，并在安裝過程中保護光纖。由于沒有環氧樹脂將光纖固定在載體上，因此設計可確保長期穩定性。對于溫度補償，os3100可以與os4100、FBG溫度補償計或os4350、FBG溫度傳感器串聯。
可用焊接或環氧樹脂粘貼兩種安裝方式將應變計安裝到結構物表面。安裝時間僅為幾分鐘，可在安裝后立即使用。環氧樹脂應變計通常在室溫下固化不到24小時，類似于電子箔片應變計。
與箔式應變計相比較，os3100同樣靈敏和準確，同時提供更大的應變范圍和100倍的疲勞壽命。os3100應變計適合在惡劣環境中使用，并提供了所有基于FBG的傳感器固有的許多優點。該傳感器可以單獨使用，也可以作為光纖光柵傳感器陣列的一部分串聯使用。這種陣列的安裝和布線要比同類的電子測量網絡便宜和復雜得多。可在0、45和90度附近布置多個光學應變計，用于應變花環測量。
主要特點
快速、簡單、可重復安裝，采用可焊接或環氧樹脂安裝設計。與傳感器組件集成的電纜，用于光纖保護和應變消除。雙端設計支持在一個光纖上多路復用多個傳感器。符合與同類電子儀表相同的嚴格標準。應變計安裝和保護采用與傳統電子儀表相同的方法。
Micron Optics’專利-微光機械技術。包括在 ENLIGHT傳感器模具中-允許快速和容易的光學機械轉換。
應用
結構物（橋梁、大壩、隧道、礦山、建筑物、石油平臺）
能源（風力渦輪機、油井、管道、核反應堆、發電機）
運輸（鐵路、火車、公路、特種車輛、起重機）
海運船舶（船體、甲板、貨柜）
航空航天（機身、復合材料結構、風洞、靜態和動態試驗）。
國土安全部（周邊入侵、熱量檢測、安全門監控）
性能屬性 |
os3110 |
os3120 |
|
應變靈敏度1 |
~ 1.4 pm/με |
||
應變計長度 |
22 mm |
||
工作溫度范圍 |
-40 to 120° C (150° C 短期) |
||
應變量程 |
± 2,500 με |
||
疲勞壽命 |
100 x 106 循環, ± 2,000 με |
||
物理屬性 |
|
||
尺寸：重量 |

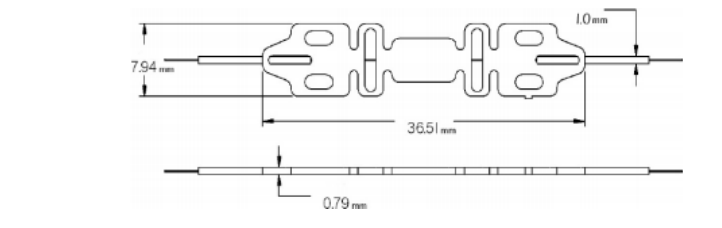

見下圖; 2.6 g |
||
302不銹鋼 |
1 mm 玻璃纖維編織物/ 1 m (± 10 cm), 每端 |
||
光纖類型 |
SMF-28 |
||
接頭 |
FC/APC 可選 |
||
光纜彎曲半徑 |
≥ 17 mm |
||
緊固方法2 |
點焊 |
環氧樹脂固定 |
|
光學性質 |
|
|
|
峰值反射 (Rmax) |
> 70% |
||
FWHM (- 3 dB 點) |
0.25 nm (± .05 nm; 變跡光柵) |
||
絕緣 |
> 15 dB (@ ± 0.4 nm 中心波長) |
||
|
|
||
訂購信息
os31aa-wwww-1xx-1yy |
||
aa |
型號 |
|
|
10 20 |
點焊式固定 環氧樹脂固定 |
wwww |
波長 (+/- 1nm) 標準 - 1460 ～ 1620 nm 間隔 4 nm |
|
xx |
終端類型 |
|
|
1xx 1 UT FC |
光纜 1, 長度 & 接頭 1 m 標配, 光纜長度 無終端接頭 FC/APC 接頭 |
yy |
終端類型 |
|
|
1yy 1 UT FC |
光纜 2, 長度 & 接頭 1 m 標配, 光纜長度 無終端接頭 FC/APC 接頭 |
訂購信息示例
o3110-1564-1FC-1FC |
備注
1 |
實際應變計系數隨應變計提供。注：os3110和os3120的FG 不同。 |
2 |
有關安裝詳細信息，請參閱http://www.micronoptics.com/ support_downloads/Sensors/。 |
- 2020-04-08光纖應變傳感器
