HXCAR820型雷達式水位計

概述

HXCAR820型號式水位計基于精確時間測量的電磁波測（徑向速度）、方位、高度等信息。

雷達式水位計，是工業測距雷達在水位測量領域的創新應用，實現了水位計向精度（毫米級），大量程（70米）。高可靠，安裝簡便。免維護的技術跨越。

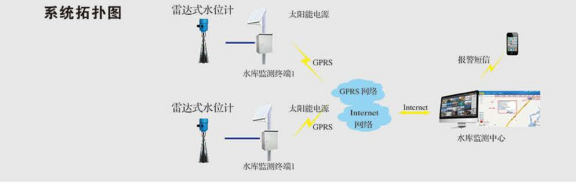

雷達式水位計通過標準信號接口，與計算機、PLC等連接，也可以與相應的顯示、記錄、控制裝置（如RTU）連接，構成水位監測系統。

主要組成及適用范圍

各種雷達式水位計的具體用途和結構不盡相同，但基本形式是一致的，包括發射機、接收機、接收天線，信號處理以及變送單元。還有電源設備、數據錄入設備抗干擾設備等輔助設備。

雷達式水位計適用于江河水庫水位、明渠水位、水庫壩前，壩下尾水水位監測，也可用于山洪、防汛、調壓塔（井）水位監測等水利水文場合。

功能特點

1.全天候，高頻微波測距技術，抗干擾能力強

2.傳感器高精度

3.無人值守

4.測量與水質無關，不受浮冰等漂浮物影響

5.不需要防浪井，水流對測量無影響

6.連續在線采集

7.可選太陽供電

8.成本低，安裝維護簡單，壽命長

技術參數

兩線制

導線類型：建議使用國際0.5mm² 兩芯屏蔽水工電纜

四線制

導線類型：建議使用國際0.5mm² 四芯屏蔽水工電纜

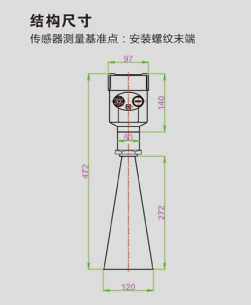

結構尺寸

傳感器測量基準點：安裝螺紋末端

安裝指導

1.水位計安裝必須有牢固基礎?？梢允橇U，直壁河堤距離大于20CM，斜坡河堤應保持天線位移干流上方：

2.水位計天線口，到側量水面區域，不得有干擾物，應避開航道安裝：

3.水位計喇叭口天線，需要垂直于水面安裝：

4.電纜走線管，可以用PVC管，鍍鋅鋼管等。

調試步驟

1.對安裝好的水位計進行正確接線，請參照接線定義；接線完成后，務請鎖緊防水接頭！

2.接通電源，進行必要的參數設置：通信線SR485通過轉換模塊與電腦相連，按照通信協議，使用調試軟件查看或設置本機地址；也可以從面板直接查看和設置本機地址，使用ADDR按鈕：

3.連接采集單元（若RTY,PLC等）進行水位測量和采集。

4.調試完成后，請務必旋好上蓋！

RS485通信協議

使用固定通訊數據格式：9600，8，N，1 標準modbus協議

設置地址

使用固定地址01

通信協議

主機發送的數據及定義
