HXCAR-300雷達水位計
型 號：HXCAR-300
原產地：南京禾信創
用 途：不受水汽，溫度，水面漂浮物影響，適合于地表徑流、涵洞、溝渠等領域的水位測量。高度集成化設計帶來的小體積，適合集成雷達流速等設備，形成一體化流量測控單元。
HXCAR-300雷達水位計
簡介
HXCAR-300雷達水位計，是禾信創自主開發的高精度、小量程、超低功耗雷達水位計。雷達系統工作于60GHz亞毫米波頻段（V-band），基于脈沖相參雷達技術（PCR），比傳統的脈沖雷達速度更快，精度更高，功耗更低，體積更小。不受水汽，溫度，水面漂浮物影響，適合于地表徑流、涵洞、溝渠等領域的水位測量。高度集成化設計帶來的小體積，適合集成雷達流速等設備，形成一體化流量測控單元。
一同發布的兩款PCR產品：

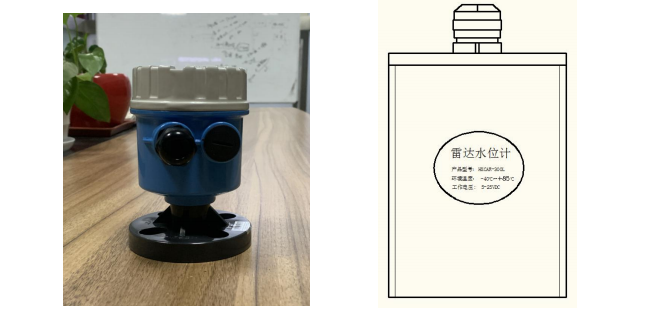

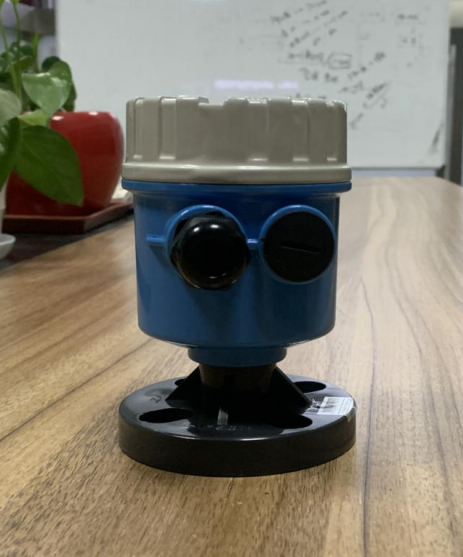

1）HXCAR-300A--現場顯示單元，安裝校準，鑄鋁外殼
2）HXCAR-300L--mini設計，超低功耗，易于集成
產品特點
1）V-bandPCR雷達技術，先進傳感
2）毫米級測量，毫秒級響應，應對緩流急流
3）透鏡天線設計，足夠輕量化
4）非接觸、全天候、免維護
5）通信保護、雷擊防護
6）IP68等級防護，不懼浸水
7）多工作模式，可休眠、可指令、可連續
技術指標
項目 |
參 數 |
測量范圍 |
0.15-5 米(300L),0.2-10 米（300A） |
測量精度 |
+/-2mm |
測量間隔 |
1-18000s 可設 |
測量時間 |
0-180s 可設 |
天線形式 |
60GHz, 平面微帶+透鏡 |
波束角度 |
10 度 |
整機功耗 |
10mA@12v, 休眠 0.5mA |
數字接口 |
RS485 標準 MODBUS |
界面顯示 |
LCD 陣列 12864 (僅 300A) |
外殼材質 |
鋁合金（300L），鑄鋁（300A） |
尺寸重量 |
52X52X70mm,200 克（300L）, 450 克（300A） |
防護等級 |
IP68(300L), IP66(300A) |
防雷等級 |
6000V |
工作溫度 |
-40-+85 度 |
界面軟件
HXS-3000-V2.0雷達界面軟件（基于MATLAB/PYTHON）
軟件功能：
1）多參數設置--測量時間、間隔、模式、SNR閾值等
3）顯示--空高、水位，水位&時間分布
4）歷史記錄--存儲&調用
推薦應用場合
江河、湖泊、水庫等遙測水文站
灌區干渠、支渠、斗渠水位測量
堰、槽等計量裝置
暴雨洪水水位監測
城市防洪、景觀水域、地下管網監測
化工、油料等儲罐液位測量
高粉塵儲罐料位測量
