HXC810D雷達式電子水尺

概述

HXCAR810D型雷達式電子水尺，是基于TDR時域反射和ETS等效時間采樣技術的接觸式雷達式電子水尺，俗稱雷達式電子水尺，或雷達水尺，電子倉發射微波脈沖，沿著導波桿傳輸，當微波遇到水面時，反射波沿導波傳回電子倉，超高速計時電路精確計算出傳導時間，實現水位的精確測量。

雷達式電子水尺，是工業測距雷達在水測量領域的創新應用，實現了電子水尺向高精度（毫米級），大量程（30米），高可靠，安裝簡便，免維護的技術領域。

雷達式電子水尺通過標準信號接口，與計算機、PLC等連接，也可以與相應的顯示、記錄、控制裝置（如RTU）連接，構成水位監測系統

主要組成及適用范圍

雷達式電子水尺有多種安裝方式（可立裝、可斜坡安裝），不銹鋼管構成電磁波穩定傳輸的同軸結構，同時有效隔離波浪對測試數據的干擾，外表協調美觀。

雷達式電子水尺適用于河道、湖泊、水庫、船閘、灌區等水利工程，尤其適合水務、污水處理、城市道路積水、橡膠壩、下水道等市政工程的水位監測。

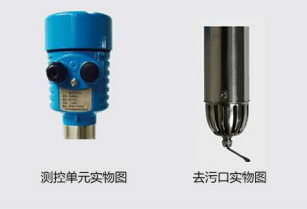

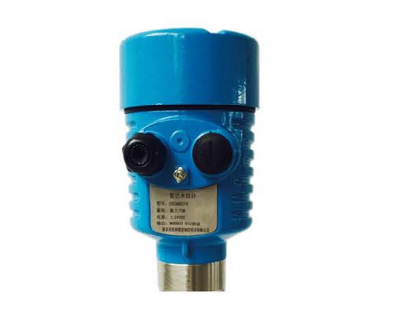

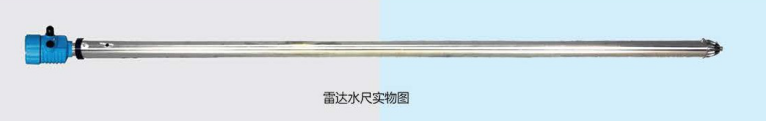

產品實物圖及型號規格

雷達式電子水尺型號規格：HXCAR810D-A-B

其中：

A----量程，4位數字表示，如5000，表示5米量程

B----輸出類型，以英文字母表示

R--RS485 數字信號輸出

S-I--4-20mA模擬信號輸出

功能特點

1.安裝簡便，無需分段串接，可方便實現大量程

2.采用毫米級工業雷達測距傳感器，內置通訊電路、防雷設計

3.不銹鋼管式防護外殼，過濾波浪干擾

4.電子倉采用鑄鋁結構，IP67等級防護，適用惡劣氣候

5.雷達波不受壓力，溫度、污染物、濕度，含沙量的影響

6.水尺可以單獨適用，也可以級聯使用，每一套水尺可以通過計算機按軟件設置ID編號

7.信號輸出方式：RS485（標準NODBUS協議）

8.低功耗，適合太陽能供電

技術參數

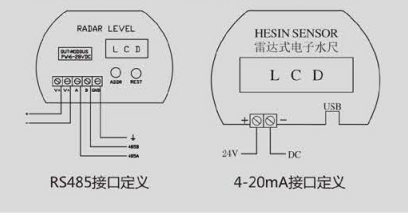

接線定義

導線類型：建議使用國際0.5mm² 四芯屏蔽水工電纜

結構尺寸

傳感器基準起始點：請參考導波管外標示

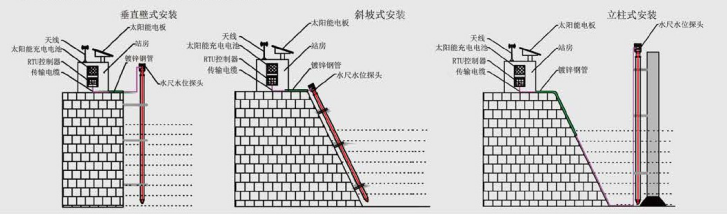

安裝指導

1.水尺安裝，必須有牢固基礎，可以是立柱，涵洞墻，電線桿等；

2.水尺護管末端，要有效避開道路或河底淤泥；

3.水尺護管，可以垂直月水面安裝，也可以依斜坡面安裝，經換算得到水位數據；

4.電纜走線管，可以用PVC管，鍍鋅鋼管等

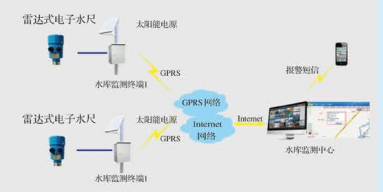

系統拓撲圖

調試步驟

1. 對安裝好的電子水尺進行正確接線，請參照接線定義；

2. 接通電源，對安裝好的電子水尺進行必要的參數設置：通信線RS485通過轉換模塊與電腦相連，按照通信協議，使用調試軟件查看或設置本機地址；也可以從面板直接查看和設置本機地址，使用ADDR按鈕

3. 連接采集單元（如RTU,PLC等），進行水位測量和采集。

RS485通信協議

使用固定通信數據格式：9600，8，N，1 標準modbustu 協議

設置地址

也可以從面板直接查看和設置本機地址，使用ADDR按鈕

CS為校驗字節，其為前面的所有字節求和的余數

例：設地址為01：FA 04 01 01 00

設地址為03：FA 04 01 03 02

4-20mA電流設置

基準點：請參看水尺波管上下基準點標示

對應電流值：

水位下基準點--水位零點--4mA

水位下基準點--水位零點--20mA

請依據對應電流值，設置PLC或RTU

讀取水位數據
