HXCAP-850W電容式水位計
型 號：HXCAP-850W
原產地：南京禾信創
用 途：可廣泛應用于河道，湖泊，水庫，渠道，城市內澇等水位測量
HXCAP-850W電容式水位計
產品概述
HXCAP-850W電容式水位計，是我公司自主硏發的新型感應式液位儀表。它可將水位變化轉換成標準的電流信號或數字信 號，實現水位的連續測量.通過標準信號接口 ,與計算機、PLC等連接,也可以與相應的顯示、記錄、控制裝置（如RTU ）連 接，構成實時水位監測系統。
用途及適用范圍
HXCAP-850W電容式水位計有多種安裝方式（可立裝也可斜坡安裝）,電極為不銹鋼材料制造、耐腐蝕性強，絕緣和導電性 介質均能使用,目維修量小,外表協調美觀。可廣泛應用于河道，湖泊，水庫，渠道，城市內澇等水位測量。
實物圖
電容式水位計實物圖
測控単元實物圖
型號規格 電容式水位計型馳格：HXCAP-850W-A-B , 其中： A、 量程,4位數字表示,如5000 ,表示5米量程 B、 輸出類型，以英文字母表示 R--RS485數字信號輸岀 ]--4~20mA模擬信號輸岀
|
功能特點 1、 安裝簡單，現場宜接安裝，無需專用工具，可 方便實現大量程 2、 不銹鋼管式防護,過濾波浪干擾 3、 用途廣泛，適用于凈水、污水等各類水位測量 4、 水位計可以單獨使用，也可以級聯使用 每一套水尺可以通過計算機軟件設置ID編號 5、 信號輸岀方式:RS485（標準MODBUS協議） 6、 低功耗，適合太陽能供電 |
技術參數
測量范圍 |
0.5m至10m可定制 |
測量精度 |
+/-3 mm |
供電電源 |
12V DC |
功耗 |
丄作電流10mA ,功耗0.12W |
信號輸出 |
RS485GK隹 Modbus-RTU) |
溫度范圍 |
環境溫度:-20°C至+80°C |
測量方式 |
連續測量 |
防護等級 |
IP65,鑄鋁外殼 |

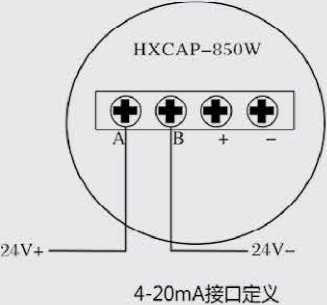

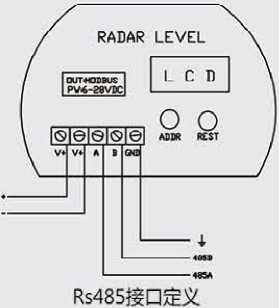

接線定義 導線類型:建議使用國標 0.5mm2四芯屏蔽水工電纜
|
|
|
結構尺寸 |
|
按鈕定義 S1為地址按鈕，可查看地址 S2為溫度按鈕，可直看實時溫度值 S3為電壓按鈕，可查看實時電壓值 |

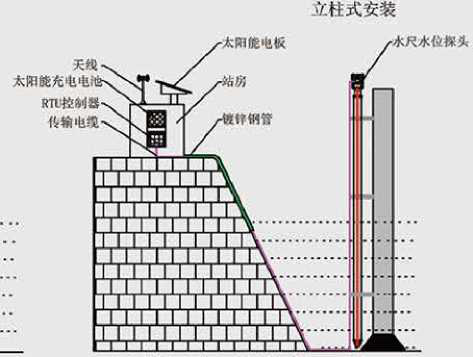

安裝指導
1）水位計安裝，必須有牢固基礎,可以是立柱，涵洞墻，電線桿等；
2 ）水位計護管末端，要有效避開道路或河蹴泥；

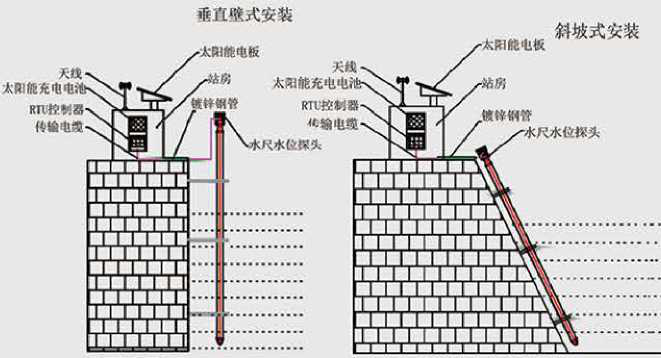

3）水位計護管，可以垂直于水面安裝，也可以依斜坡面安裝,經換算得到水位數據；
4 ）電纜走線管，可以用PVC管，鍍鋅鋼管等
調試步驟
1、對安裝好的電容式水位計進行正確接線,請參照接線定義；
2、 接通電源,對安裝好的電容式水位計進行必要的參數設置：通信線RS485通過轉換模塊與電腦相連，按照通信協議,使用調試軟件査看或設置本機地址；也可以從面板直接查看和設置本機地址.使用ADDR按鈕；
3、 連接采集單元（如RTU , PLC等）,進行水位測量和采集。
485通信協議
使用固定通信格式：9600 , N , 8,1 MODBUS RTU協議，水位計作為從機
功能碼03 |
|
利用Modbus通信協議的03功能碼,讀取水位計的數值 （1數值）。 從機響應的命令格式是從機地址、功能碼、數據區及 CRC碼.數據區的數據是二進制碼，二個字節，高位在 前。CRC碼都是二個字節，低位在前
|
從機地址為01 主機：0103 00 0100 01 crc_l crc_h 從機:0103 02 distan_h distanj crcj crc_h 如水位高度為1.3m=1300mm 水位計返回：0103 02 05 14 BB 1B |

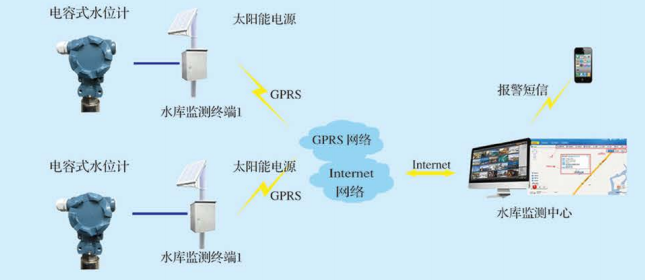

系統拓撲圖
- 2020-04-14HXCAP-850W電容式水位計
