多級瞬態保護電路
型 號：SPT
原產地：加拿大Roctest公司
用 途：在以不干擾大多數低電平或高電平測量電路的方式提供保護線制傳感器
多級瞬態保護電路

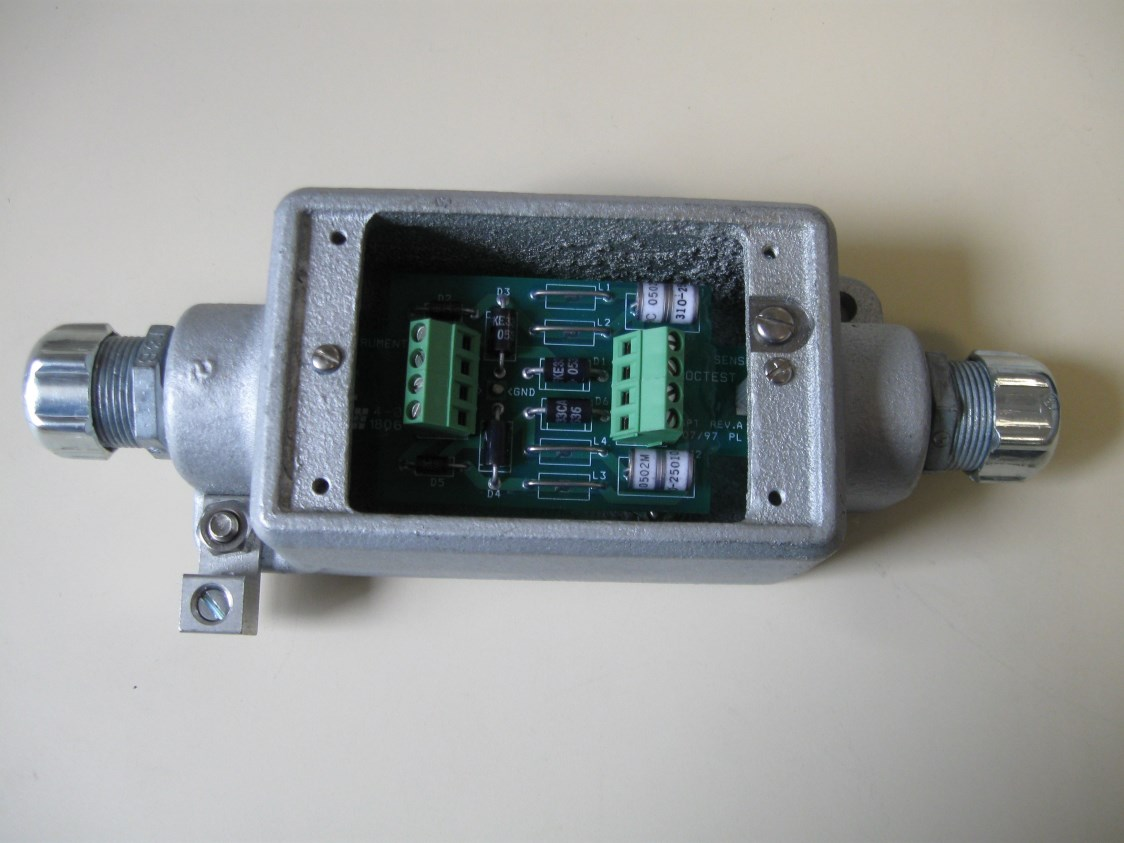

SPT-BOX 模型: 帶電纜接頭的“FS”
介紹
由于當今電子設備高度集成，介質擊穿電壓很低，防雷的重要性越來越重要。浪涌電壓或電瞬變，可能會感應到連接在電線和電纜上的電子設備。
這些電涌的常見來源是雷電放電、附近的大氣放電和猛烈的地面撞擊。 浪涌電壓的其他來源是大型感應電負載（例如電動機）的開關，電網上的切換干擾以及人與連接端子接觸產生的靜電放電。這些瞬變對電子設備構成威脅，尤其是在傳感設備和測量設備之間經常連接擴展信號電纜時。
描述

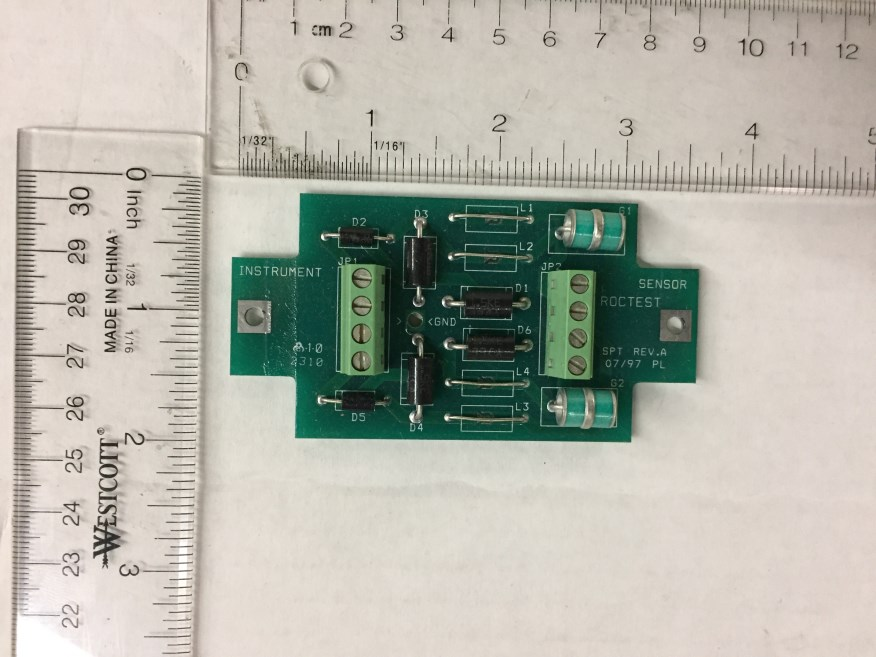

ROCEST生產的 PT多級瞬態保護電路板旨在保護 線制傳感器，例如ROCEST的振弦式傳感器，信號傳感器，調節儀器和測量設備(數據采集系統)等。
SPT旨在以不干擾大多數低電平或高電平測量電路的方式提供這種保護。 它包含兩級快速作用抑制二極管（TVS）和一個作用較慢但電流較大的氣體放電管（GDT），可將潛在的破壞性能量分流到地面。
應用領域
- 振弦式傳感器
- 信號傳感器
- 數據采集系統
- 結構健康監測
- 巖土工程應用
技術指標
- TVS 600W: 擊穿電壓 23 V
- TVS 1500W: 擊穿電壓 34 V
- GDT: 擊穿電壓 250V
- 線圈電感: 10 μH (安裝時)
- 最大單次浪涌(8/20msec): 25 kA
- 最大鉗位電壓(8/20msec) : ± 30V
- 串聯電阻: 最大0.2 Ω
- 持續電流: 最大±2 A
- 接線端子: 螺旋夾壓縮
- 電線尺寸: 14 ~ 24 AWG
- 工作溫度: -40° ~ +80° C
- FS鑄鋁箱
- 尺寸: 70 x 153 x 50mm
- 2020-04-22多級瞬態保護電路
