模擬式沉降儀
型 號：SISGEO
原產地：意大利SISGEO
用 途：用于監測沉降或變 形。DEX系統被設計為留在現場，并可以遠程進行自動連續化的監測
DEX和DEX-S
模擬式沉降儀

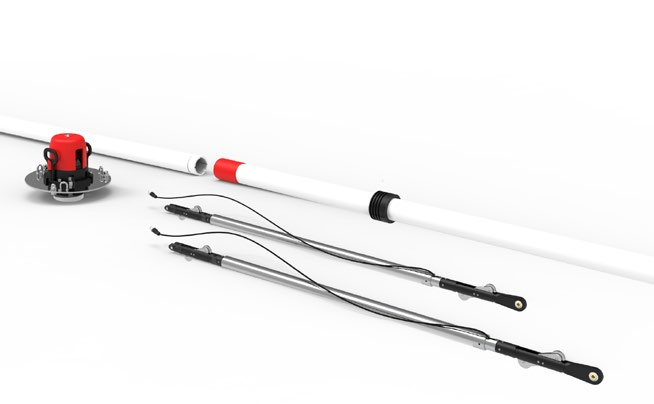

DEX固定式沉降儀安裝在帶磁環的ABS測斜管中，用于監測沉降或變形。DEX系統被設計為留在現場，并可以遠程進行自動連續化的監測。
DEX沉降儀通過不銹鋼繩和桿連接在一起。
DEX-S沉降-測斜儀在DEX系統中增加了雙軸傾斜功能，可對鉆孔進行3D監測。
|
應用領域 |
特征 |
|
? 監測大壩基礎的沉降 ? 監測隧道和地下連續墻的3D變 形 ? 監測大壩和落石區的橫向位移 |
? 自動化監測 ? 3D鉆孔剖面圖 ? 可拆卸、可重復使用的傳感器 ? 通過使用同一個鉆孔節省成本 |
DEX-S 3D 測斜-沉降儀
|
產品代碼 |
0DEX35S102B |
0DEX35S202B |
|
|
沉降傳感器 |
|
||
|
傳感器類型 |
高性能非接觸式位移傳感器 |
||
|
滿量程和測量范圍 |
100 mm (±50 mm) |
||
|
傳感器分辨率 |
0.005 mm |
||
|
傳感器重復性 |
0.05 mm |
||
|
傳感器穩定性@ 60 days |
< ±0.1mm |
||
|
靈敏度(1) |
參閱校準報告 |
||
|
傳感器精度: Lin. MPE(2) Pol. MPE(2) |
< ±0.30% FS (< ±0.30mm) < ±0.25% FS (< ±0.25mm) |
||
|
傾斜傳感器 |
|
|
|
|
傳感器類型 |
雙軸MEMS測斜儀 |
雙軸MEMS測斜儀 |
|
|
測量范圍 |
±10° |
±20° |
|
|
傳感器分辨率 |
0.00056° (讀取頻率 2 Hz) |
0.00056° (讀取頻率 2 Hz) |
|
|
傳感器機械帶寬 |
18 Hz |
18 Hz |
|
|
傳感器重復性 |
<0.0013° (讀取頻率 2 Hz) |
<0.0013° (讀取頻率 2 Hz) |
|
|
靈敏度(1) |
參閱校準報告 |
參閱校準報告 |
|
|
傳感器精度: Lin. MPE(2) Pol. MPE(2) |
< ±0.20% FS < ±0.07% FS |
< ±0.20% FS < ±0.07% FS |
|
|
溫度零漂 |
±0.003° / °C |
±0.003° / °C |
|
|
溫度傳感器 |
|
|
|
|
傳感器類型和測量范圍 |
熱敏電阻, -50°C to ~80°C |
||
|
精度 |
±0.5°C |
||
|
分辨率 |
|
||
|
電氣信息 |
|
||
|
信號輸出 |
0-10V DC (沉降傳感器), 4-20mA (傾斜傳感器), Ohm (溫度) |
||
|
電源 |
24V DC |
||
|
平均耗電量 |
70 mA @ 24V DC |
||
|
到記錄儀的最大電纜長度 |
200 m (詳情請登陸Sisgeo網站查看F.A.Q.#077 ） |
||
|
(1)靈敏度是每個傳感器的特定參數。靈敏度是在傳感器校準測試期間計算的，并隨即錄入“校準報告”中。(2)MPE是測量范圍（FSR）上的最大允許誤差。在校準報告中，使用線性回歸（≤Lin.MPE）和多項式校正（≤Pol.MPE）表示傳感器的精度。 |
|||

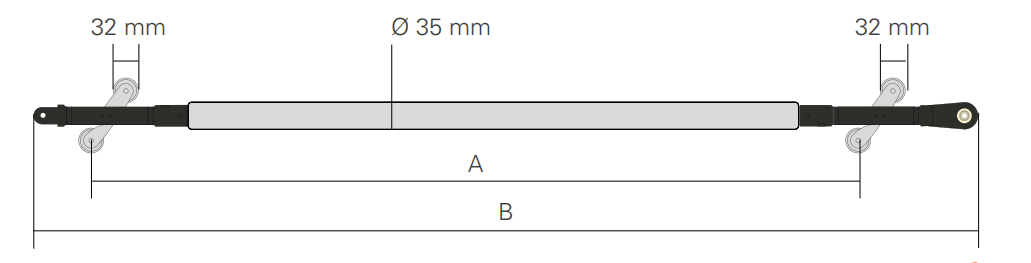

DEX 和 DEX-S 物理特性
|
探頭特性 |
DEX-S、 DEX： ±50 mm 和 ±250 mm FS |
DEX： ±500 mm FS |
|
測量基座 (A) |
1000 mm (39.4") |
1500 mm (59") |
|
總長度(B) |
1230 mm (48.4") |
1730 mm (68.1") |
|
主體直徑 |
35 mm
(1.4") |
|
|
滑輪直徑 |
32 mm (1.25") |
|
|
溫度測量范圍 |
–30°C ~ +70°C |
|
|
壓力等級 |
IP68最高1.0 MPa（可根據要求提供更高的額定壓力） |
|
|
原材料 |
不銹鋼和熱塑性樹脂 |
|
|
測斜管兼容性 |
S143易鎖或S151快接外殼，配有磁環 |
|

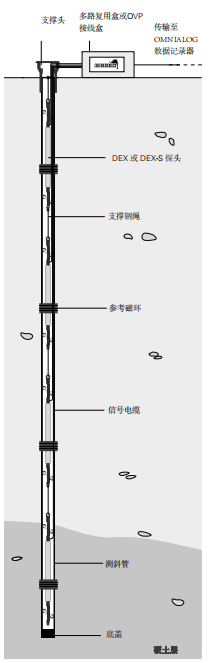

在驗證了磁環的位置之后，將DEX / DEX-S傳感器以適當的高度從支撐頭懸掛下來。光學測量支撐頭的位置可為垂直位移提供絕對參考。
|
DEX 信號電纜 0WE104SG0ZH 22 AWG, 4線電纜，用于帶LSZH阻燃外 部護套DEX固定式伸長計，外徑4.7mm。 |
DEX-S 信號電纜 0WE110DX0ZH 24 AWG, 10線電纜，用于帶ZHZH阻燃外部 護套的DEX-S固定式伸長計,外徑6.5mm |
|
支撐頭 0S4TS101000 支撐頭可以安裝在測斜管的頂部， 用于懸掛DEX / DEX-S電纜。 |
支撐鋼繩 0WRAC250000 鋼繩用于在測斜管內的正確深度安裝 DEX和DEX-S探頭,直徑2.5mm。 |
|
多路復用盒, 24/48通道 0OMN00MUXB0 帶電涌放電器的中繼多路復用器板，安裝在IP65塑料盒中，用于連接多達 12/24 通道DEX伸長計或6/12 通道DEX-S伸長測斜儀（不帶熱敏電阻）。它允許通過New Leonardo讀數進行本地讀取，或與OMNIAlog數據記錄儀進行遠程連接。 |
MUX盒-OMNIALOG電纜 0WE610MUXZH 帶有LSZH阻燃護套的電纜，用于將外部多路 復用盒連接到OMNIAlog數據記錄器。 |
|
OVP接線盒 0EPDP000W00 IP67塑料盒，帶有3級OVP過壓保護板（型號0EXKV306W00），用于連接多達7個DEX伸長計或3個DEX-S伸長測斜儀。 |
多芯電纜 0WE1320LSZH 用于將OVP接線盒連接到OMNIAlog的多芯電纜。由16條雙絞線和LSZH阻燃護套組成，外徑12.2mm。 |
|
磁性檢測探頭 0C121000000 簡單、便攜式的設備，可驗證磁環的位置。帶毫米刻度的扁平電纜，安裝在卷軸上有不同長度可供選擇。 |
|
在驗證了磁環控制的位置之后（使用C121 BRS磁檢測器探頭），再將DEX水平探頭插入并使用鋼桿推入外殼。光學測量支撐頭的位置可為位移提供絕對參考。
|
DEX 信號電纜 0WE104SG0ZH 22 AWG, 4線電纜，用于帶LSZH阻燃外部護套DEX固定式伸長計，外徑4.7mm。 |
OVP接線盒 0EPDP000W00 IP67塑料盒，帶有3級OVP過壓保護板（型號0EXKV306W00），用于連接多達7個DEX伸長計或3個DEX-S伸長測斜儀。 |
多芯電纜 0WE1320LSZH 用于將OVP接線盒連接到OMNIAlog的多芯電纜。由16條雙絞線和LSZH阻燃護套組成，外徑12.2mm。 |
|
多路復用盒, 24/48通道0OMN00MUXB0 帶電涌放電器的中繼多路復用器板，安裝在IP65塑料盒中，用于連接多達12/24 通道DEX伸長計或6/12 通道DEX-S伸長測斜儀（不帶熱敏電阻）。它允許通過New Leonardo讀數進行本地讀取，或與OMNIAlog數據記錄儀進行遠程連接。 |
MUX盒-OMNIALOG電纜0WE610MUXZH 帶有LSZH阻燃護套的電纜，用于將外部多路復用盒連接到OMNIAlog數據記錄器。 |
磁性檢測探頭 0C121000000 簡單、便攜式的設備，可驗證磁環的位置。帶毫米刻度的扁平電纜，安裝在卷軸上有不同長度可供選擇。 |
|
水平 DEX頂蓋 0DEX0TS2350 帶有3號錨的特殊頂蓋，可用于固定水平DEX鏈并將其固定在套管中。 |
推/固定桿0S4ROD0AC00 帶特殊末端的螺紋鋼筋，用于將IPI鏈推入管中并將其固定到頂蓋。提供1.0m、2.0m和3.0 m的長度。 |
水平推送桿 0S4ROD00SUP 每2m長的鋼制推桿插入一個額外的滑架，以支撐鋼制的鏈條并且不彎曲。 |

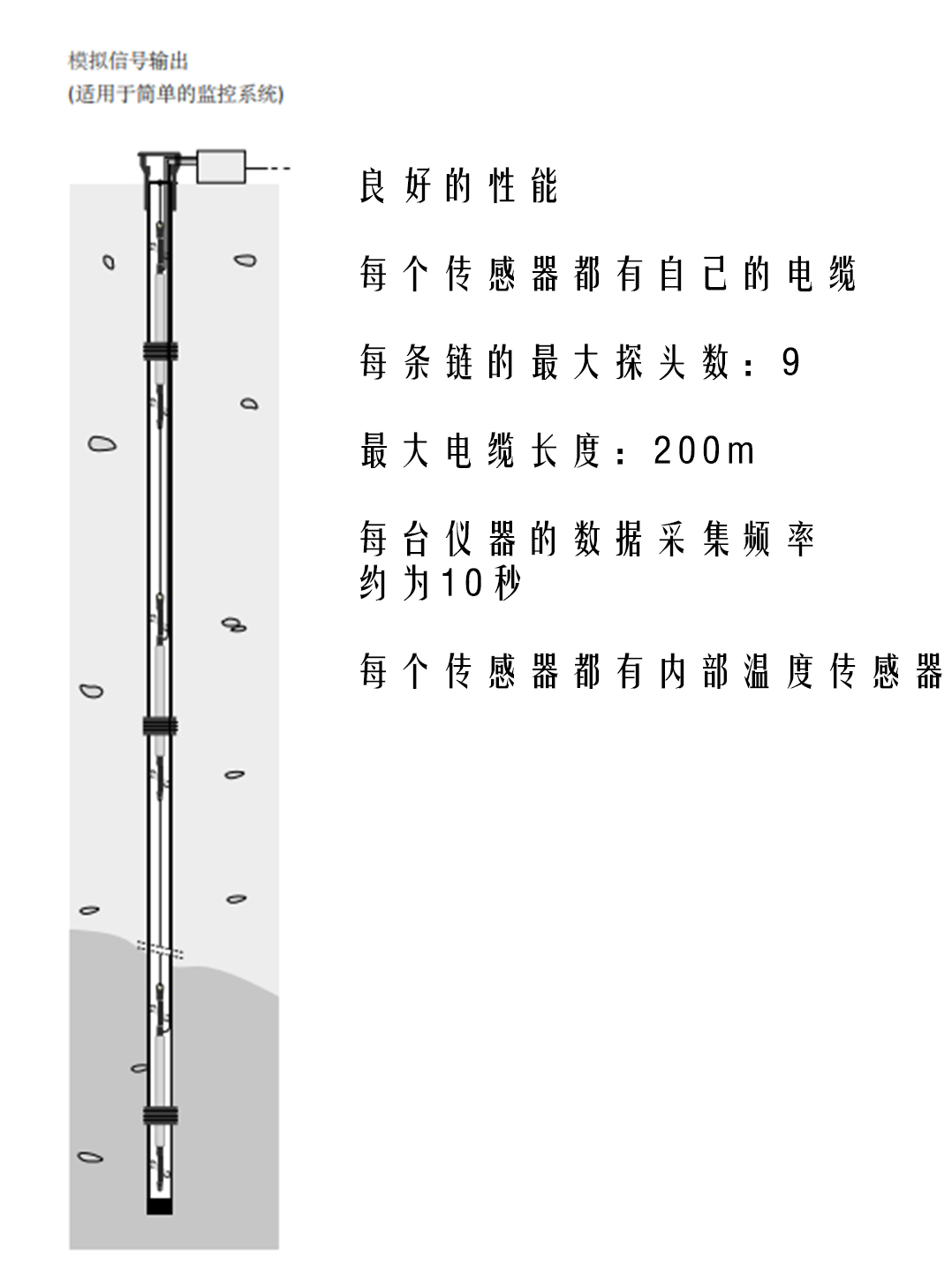

數字與模擬版本
測斜管和配件
對于大多數安裝，帶外部環的S143 ABS測斜管效果很好。但是，對于深度安裝（140-150m），建議使用S151快速接頭套管。如果要使用快速接頭套管，請通知銷售工程師，以便在制造過程中可以安裝環。更多有關信息，請參閱S143和S151測斜管數據表。
|
S143ABSINCLIN. 測斜管0S143107000 易鎖S143 ABS測斜管，長度3 m，外徑70 mm，內徑58 mm。 |
S143 底蓋 0S143TF7000 用于S143外殼的頂蓋/底蓋，由ABS制成。適用于測斜柱或伸長測斜柱。 |
100m 組裝套件 0S143KIT000 由5個O形圈，鎖緊線和Sisgeo膠帶組成的組裝套件。（必選） |
|
S151QJABSINCLIN. 測斜管0S151107000 S151型快速接頭ABS測斜管，長度3 m，套管外徑70 mm，連接件外徑84 mm，內徑59 mm。 |
S151 底蓋 0S151TF7000 帶有內螺紋快速接頭的底蓋，用于快速組裝殼體。 |
S151測斜管的備用套件0S151KIT000 該套件包括10號“ O”形環和10號鎖緊環。 |
|
參考磁環 0REX0RING93 用于T-REX、DEX和DEX-S伸長計的磁環。 外徑93mm，內徑71mm。材料：帶永磁體的PVC。 |
蜘蛛參考磁環 0REX0AF7093 用于T-REX, DEX 和 DEX-S伸長計的蜘蛛參考磁環。外徑 93 mm, 內徑 71 mm.最大彈簧形變 300 mm.材料: 帶永磁體的PVC。 |
|

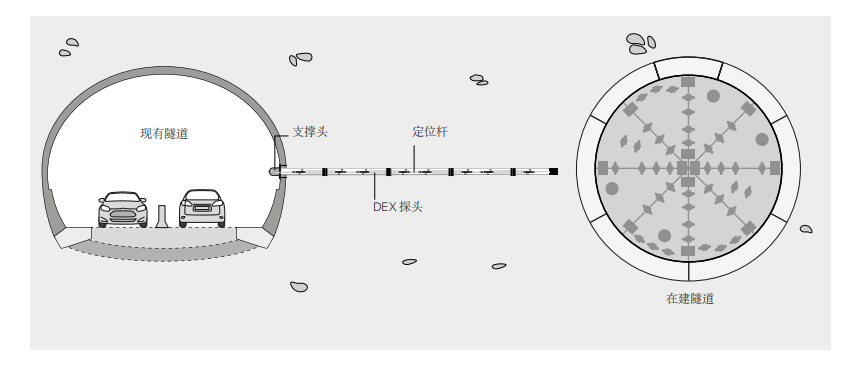

DEX 沉降儀水平鋪設的應用實例

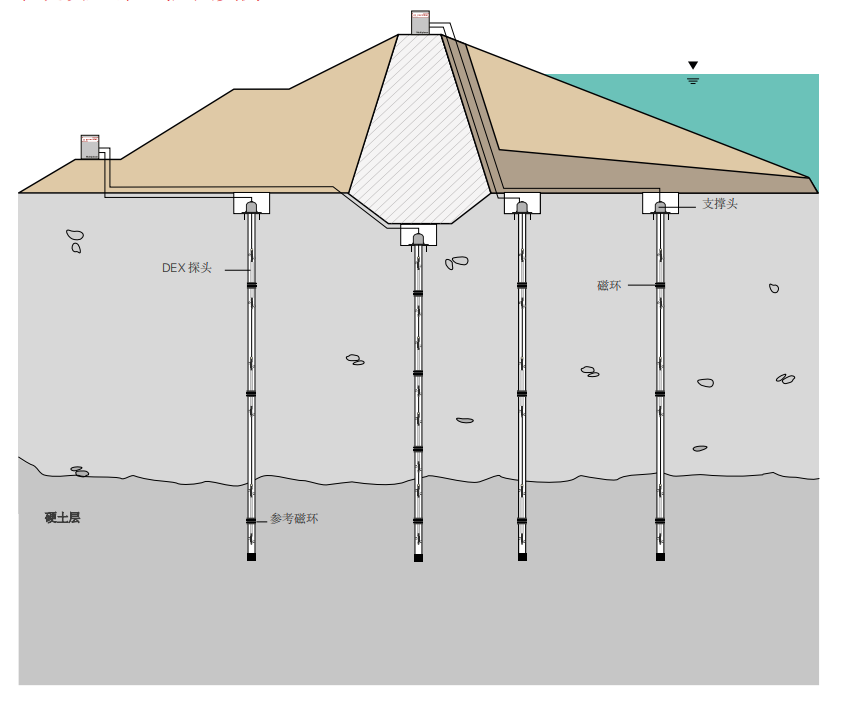

在堤壩基礎上的應用實例

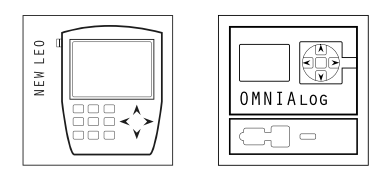

數據讀取
請參閱單獨的數據表以獲取更多信息.
本文檔中的所有信息均為Sisgeo S.r.l的財產。未經Sisgeo S.r.l的許可，請勿使用。
我們保留更改產品的權利，恕不另行通知。 數據表以英語和其他語言發布。
為了避免在含義解釋上的差異和分歧，Sisgeo Srl聲明以英語為準。
- 2020-06-17模擬式沉降儀
