6419/A光纖應變分布測試儀
型 號：6419/A
原產地：國產

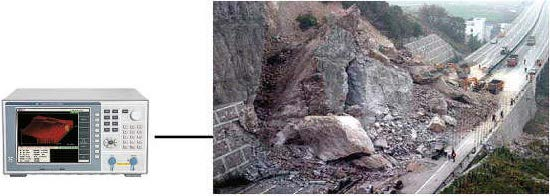

用 途：應用于橋梁 、大壩 、隧 道、高大建筑、石油鉆井平臺 、石油管道等的健康狀態檢測，山體滑坡、泥石流及地震等地質災害的預測預報，大型海上艦艇 、航空航天器等智能結構的健康狀態檢測等領域
6419/A光纖應變分布測試儀
——光電測量儀器
產品綜述
6419/A光纖應變分布測試儀能夠同時測試光纖光纜的應變分布、 損耗分布及各距離點的布里淵散射譜， 具備30及多種分布參數同時顯示功能， 具有應變測試精度高、 重復性好及單端無損測試等優點， 是光纖通信及光纖傳感領域不可或缺的測試儀器。6419/A光纖應變分布測試儀可廣泛應用于橋梁 、 大壩 、 隧道、 高大建筑、石油鉆井平臺 、 石油管道等的健康狀態檢測，山體滑坡、 j尼石流及地震等地質災害的預測預報 ， 大型海上艦艇 、 航空航天器等智能結構的健康狀態檢測等領域。該產品也適用于在光纖陀螺、 光纖水聽器的研制與生產檢測過程中及在海底光纜的研制 、 生產、 施工 、 驗收及鏈路維護等過程中對光纖環及海底光纜的應變分布測試。
主要特點
- 單端無損測試
- 布里淵散射諳寬分布測試功能
- 光纖應變分布測試功能
- 光纖損耗分布測試功能
- 布里j閑散射諾測試功能
- 多窗口顯示功能
- 損耗分布30顯示功能
- 大屏幕彩色LCD顯示， 觸槐屏操作
- 內置VFL （可視故障定位）功能
- 遠程控制功能
- 系統軟件在線升級 ， 無稽返回原廠

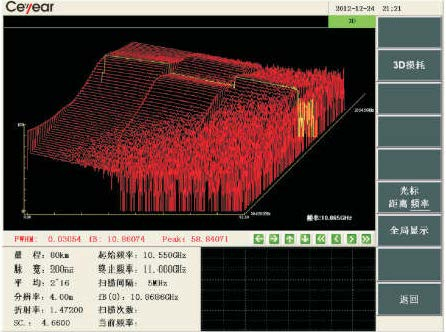

30顯示功能 30顯示可方便地觀察光纖沿線各點的布里淵譜的立體分布信息。 |
|

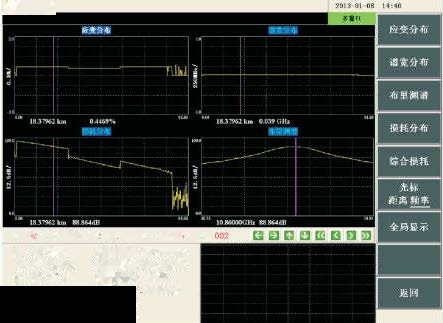

多窗口顯示功能 多窗口顯示勸能可同時觀察光纖沿線各點的應變、布里淵散射譜、 譜寬及散射功率分布信息。 |
|

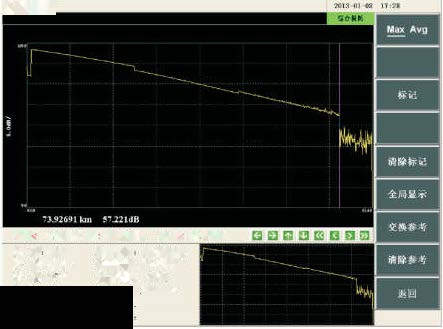

長距離探測能力 能夠探測近80km的光纖鏈路 的損耗分布。
|
|

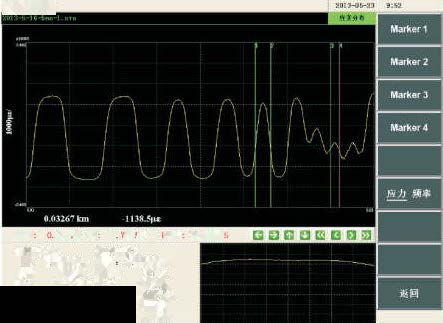

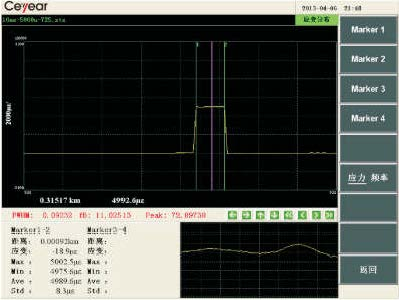

具有小于lm的高空間分辯率 通過優化光路、電路及數據處理模型，具有小子1m的空間分辨率，圖中，標記點1- 2間隔1m，標記點3-4之間間隔為0.5m。
|
|

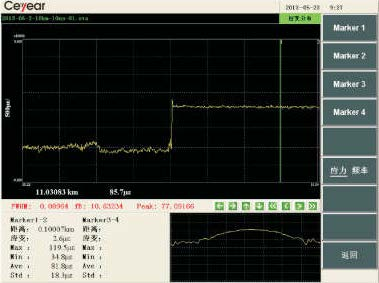

應變測試精度高 在10ns脈沖寬度下， 在11km處測試光纖的應變精度達到約±18με
|
|
可視故障定位 （ VFL ） 功能 內置可視紅光故障定位（ VFL）功能，具有CW I 1 Hz I2Hz三種工作模式，可快速發現短距離光纖鏈路中的斷點或大的光損耗點位置。 豐富的外部接口 標配有USS、以太網、RS232C及耳機等外部接口，可實現以下功能： ü 外接U盤 ü 外接基于USS接口的打印機 ü 與PC機數據通信 ü 通過以太網實現遠程控制 ü 外接耳機

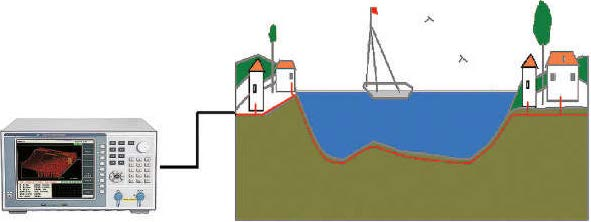

典型應用 用于海底光纜的應變分布檢測 在光纖光纜的生產、運輸后到貨檢驗、施工前后的檢驗、驗收及后期維護等過程中，檢測光纖光纜的應變分布是非常必要的，防止內部因應力過大產生疲勞斷裂，使通信中斷，造成巨大損失。 適用于光纖光纜在生產、運輸、施工等全過程中的應變分布測試。
|

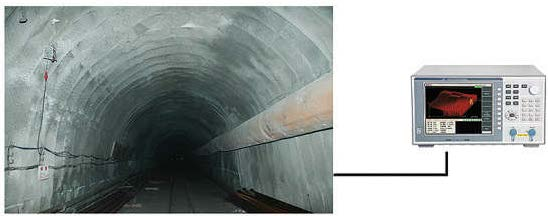

用于隧道健康狀態監測

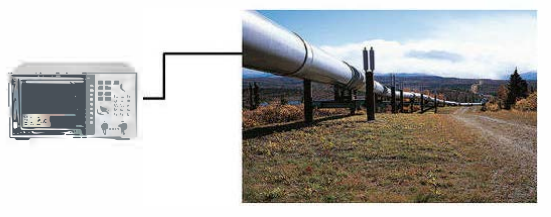

用于石油管道監測
用于橋梁檢測

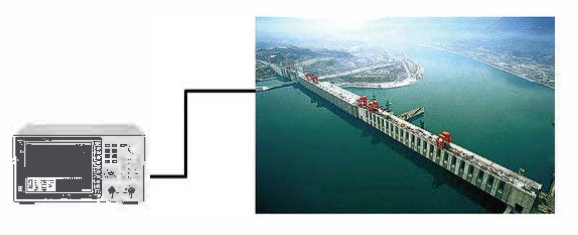

用于水庫大壩監翻
|
電力電纜監測
煤礦巷道監測
石油鉆井平臺
離大建筑健康監測

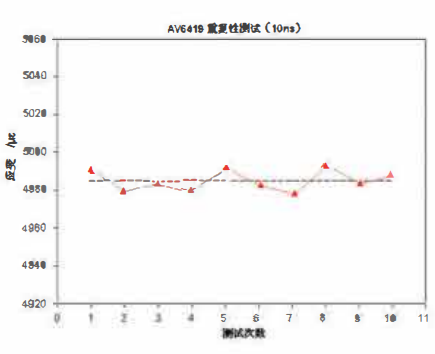

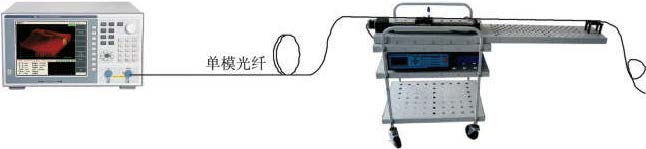

典型實驗 (1）重復性測試實驗
|
|
|
|
||
|
||

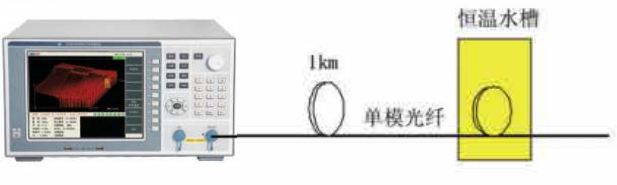

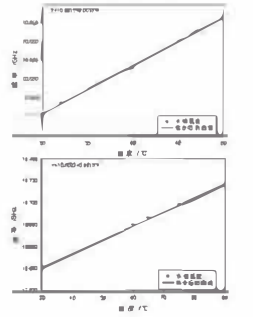

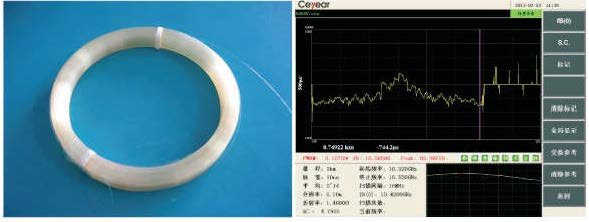

光纖布里淵頻移與溫度的關系曲線： 試驗中所用光纖為G.652單模光纖，圖中，右圖為在30-50℃范圍內間隔1℃的測試曲線，右因為在30-90℃溫度范圍內低實際溫度測試曲線，其中30- 50℃范圍內閣隔1℃，50-90℃范圍內間隔5℃。由左圖可看出，本儀器具有0.5℃的溫度分辨率測試能力 。 |
|
|
技術規范

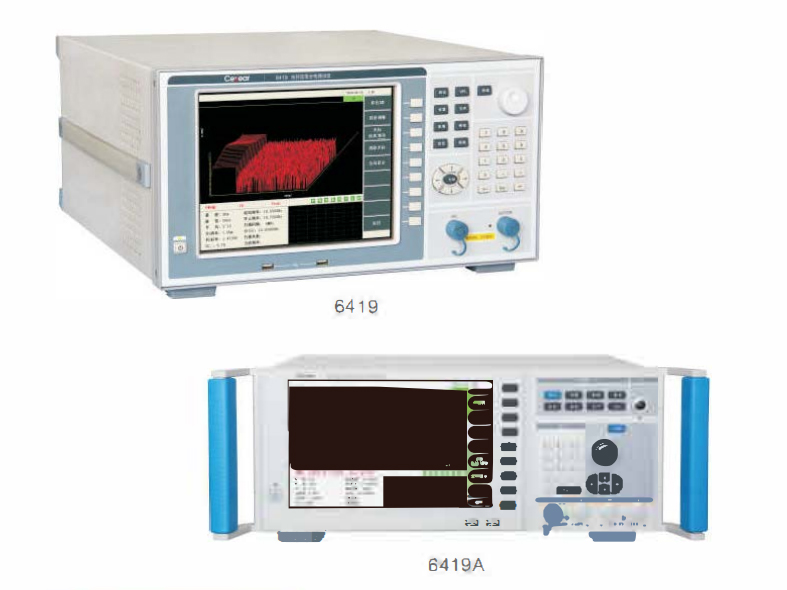

型號 |
6419 |
6419A |
工作波長 |
1550nm士Snm |
1550nm士Snm |
光纖類型 |
單模 |
單模 |
最大動態范圍2 |
15d8 |
15d8 |
最高空間分辨率 |
1m |
1m |
測距準確度 |
士（0.2+ 2×取樣間隔＋2×10-5×距離） (m) |
士（0.2+ 2×取樣間隔＋2×10-5×距離） (m) |
應變測試精度3 |
士50με ( 10-20ns ） ， 士10με( 50-200ns) |
士50με( 10-20ns ） ， 士10με( 50-200ns) |
應變測試重復性 |
≤±100με |
≤±100με |
應變測試范圍 |
-15000 -+ 15000 (με ) |
-30000 - +40000 (με) |
測試量程 |
0.5、1、2、5、10、20、40、80km |
0.5、 1、 ......、128km; 1km步進 |
測試脈寬 |
10、 20、 50、 100、 200ns |
10、 20、 ......、 200ns; 1 Ons步進 |
平均次數范圍 |
210-224 |
210-224 |
最高采樣分辨率 |
0.05m |
0.05m |
采樣點數 |
20000 |
80000 |
折射率設置范圍 |
1.00000-1.99999; 0.00001步進 |
1.00000-1.99999; 0.00001步進 |
頻率掃描間隔 |
1、 2、 5、 10、 20、 50MHz |
1、 2、 5、 10、 20、 50MHz |
頻率掃描范圍 |
9.9GHz-12.0GHz |
9.0GHz-13.0GHz |
顯示 |
10.4英寸TFT，1024 x 768分辨率 |
10.1英寸，1280×800分辨率 |
界面語言 |
簡體中文／英文 |
簡體中文／英文 |
接口 |
VGA、RS232C、USS、以太網、耳機 |
VGA、RS232C、USS、以太網、耳機 |
光輸出接口 |
FC/APC （可方便更換成SC或ST接頭） |
FC/APC （可方便更換成SC或ST接頭） |
VFL |
650nm土30nm，2mw （典型）； 工作狀態：cw、1Hz、2Hz |
650nm土30nm，2mw （典型）； 工作狀態：cw、1Hz、2Hz |
電源 |
AC電源 100-240VAC ( 1.5A）； 頻率允許范圍 50/60Hz |
AC電源 100-240VAC ( 1.5A）； 頻率允許范圍 50/60Hz |
最大功耗 |
100W |
100W |
外形尺寸（不含把手） |
寬x高x深＝435mm x 230 mm×495mm |
寬x高x深＝435mm x 190 mm×495mm |
重量 |
≤20kg |
≤17kg |
環境適應性
|
工作溫度0℃～＋40℃； 存儲溫度－ 20℃～＋65℃， 相對濕度：5%-90% ，無結露 |
工作溫度0℃～＋40℃； 存儲溫度－ 20℃～＋65℃， 相對濕度：5%-90% ，無結露 |
注：1. 23℃±2℃ ；2脈沖寬度200ns， 平均次數2＂，頻率掃描范圍200MHz，掃描間隔SMHz ；3.平均次數215、 頻率掃描范圍200MHz， 掃描間隔SMHz |
||
主機 ：6419/A光纖應變分布測試儀
標配
序號 |
名稱 |
說明 |
1 |
電源線組件 |
標準三芯電源線 |
2 |
用戶手冊 |
|
3 |
產品合格證 |
|
4 |
USS接口鼠標 |
|
5 |
光纖轉接跳線（ FC/APC轉FC/UPC) |
|
6 |
數據分析軟件標準版 |
選件
選件編號 |
名稱 |
功能 |
6419-001 |
光纖端面檢查儀 |
檢查光纖接口端面的使用情況 |
6419-002 |
高級鏡頭紙 |
清潔光纖端面 |
6419-003 |
FC/APC轉SC/UPC跳線 |
轉接帶SC/UPC接頭的被測光纖 |
6419-004 |
數據分析軟件專業版 |
提供批量數據文件的比較、 打印、 數據輸出和深度分析等功能 |
注： 由于設計改進的需要． 上述內容如有改變， 恕不另行通知。
