RDM系列測斜測扭一體化測斜
型 號：
原產地：
用 途：廣泛地應用于基坑、邊坡、大壩、水庫、橋梁等工程監測項目中，為工程結構的安全穩定分析提供了重要依據。
- RDM系列測斜測扭一體化測斜
一、產品及原理介紹
在巖土工程監測項目中，土體深部水平位移監測是一項非常重要的監測指標。作為該項指標的常用測量儀器，測斜儀被廣泛地應用于基坑、邊坡、大壩、水庫、橋梁等工程監測項目中，為工程結構的安全穩定分析提供了重要依據。
測斜儀對工程結構物的深部位移監測是通過對與結構物緊緊連接在一起的 測斜管的監測來實現的。測斜管通常安裝在穿過不穩定土層至下部穩定地層的垂直鉆孔內，測斜儀通過探頭，控制線纜，滑輪裝置和數據采集軟件來觀測測斜管的變形。第一次觀測可以建立起測斜管位移的初始斷面。其后的觀測會顯示當地 面發生運動時斷面位移的變化。觀測時,探頭從測斜管底部向頂部移動，在0.5m/1m處暫停并進行測量工作。

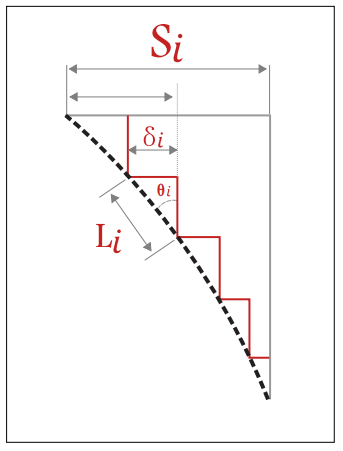

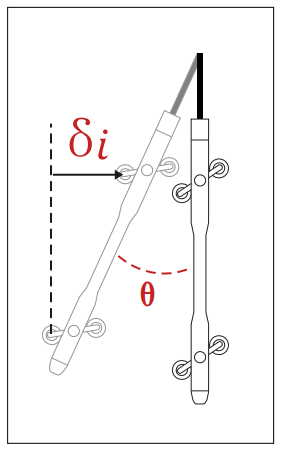

測斜儀的工作原理如圖所示。當測斜儀在測斜管內自下而上滑動測量時探頭內的傳感器敏感地反映出測斜管在每一段深度L處的傾斜角度變化；進而根據傾斜角求出不同高度處的水平位移增量，即
, 由測斜管底部測點開始逐漸累加,可得任意高程處的水平位移,即
:式中: δi為第i測量段的水平位移增量;θi為第i測量段管軸線與鉛垂線的夾角; Sj為測斜管底端固定點(i=0)以上i=j的位移。
在測斜儀觀測時為了消除和減少儀器裝備的誤差,應在位移的正方向及探頭調轉180度的方向(A+/A-方向)各測一次數,取正反兩方向的代;數平均值作為觀測值。
二、產品外觀說明

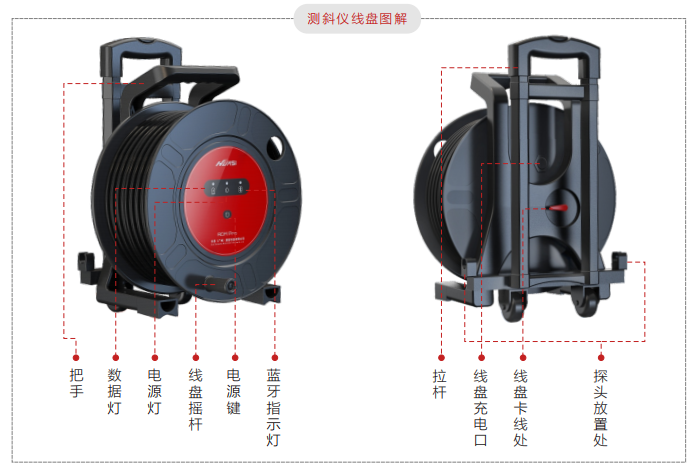

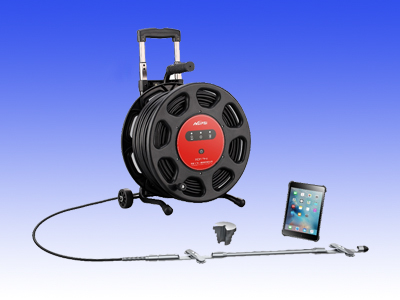

傳統測斜儀采用的讀數儀連接測斜探頭進行作業的模式，笨重且繁瑣,作業效率低下。為解決這一問題， RDM系列測斜儀采用了多種設計優化思路，輕松保證外業作業的高效快捷。
三、技術參數
參數類型 |
RDM |
RDMX |
測量范圍 |
±30°(可超量程至±90°) |
±30°(可超量程至±90°) |
測量精度 |
±0.01mm/500mm,分辨率3.6″ |
±0.005mm/500mm,分辨率2.5″ |
系統精度 |
±2mm/30m |
±2mm/30m |
測扭分辨率 |
|
±0.005mm/ 500mm |
測扭精度 |
|
0.005° |
測扭補償精度 |
|
±0.05°/500mm |
供電方式 |
線盤內置電池 |
|
滑輪間距 |
0.5m |
|
測頭直徑 |
25.4mm |
|
測頭長度 |
697mm |
|
測頭重量 |
1.26kg |
|
工作溫度 |
-40~ 70°C |
|
線纜直徑 |
7.5mm |
|
線纜規格 |
30m、50m、100m |
|
線纜抗拉 |
5.9kN |
|
線纜加固 |
凱夫拉纖維 |
|
線纜材料 |
聚氨酯纖維 |
|
抗震性 |
50000g |
|
采集方式 |
平板電腦(安卓App采集) |
|
測頭/電纜防水 |
≥2MPa (相當于水下200米水深) |
|
四、測斜側扭一體化

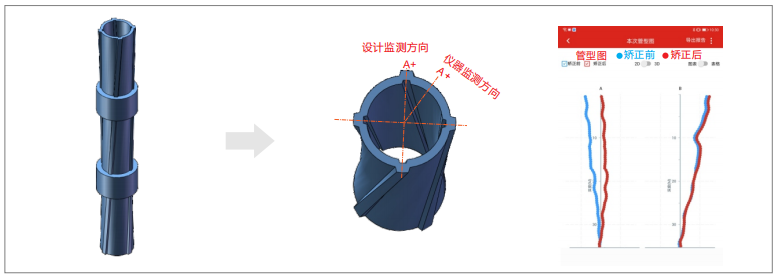

測斜管安裝受施工或其它因素影響，可能導致測斜管導槽方向偏離設計監測方向。
v 導致結果：測斜儀實測方向與設計監測方向存在偏差。
v 解決方案（傳統）：測量完成后，需測量每個測點的扭角并對測量數據進行修正。
v 缺點：成本高、工作量大、計算繁瑣等。
測斜測扭一體化滑動式測斜儀：創新性采用多傳感器集成組合計算的方式，可實現測斜過程中同步測扭角，通過扭轉修正算法，實時修正測量數據。
五、數據成果自動備份 實時回傳

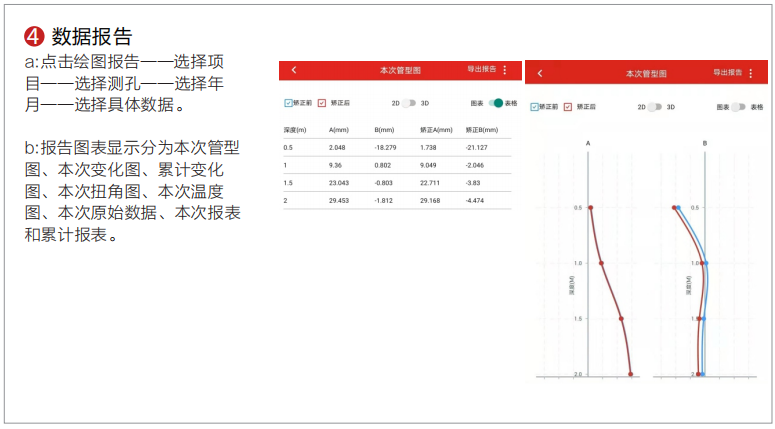

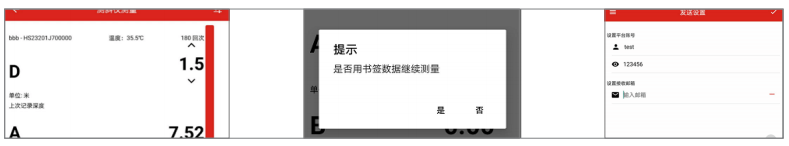

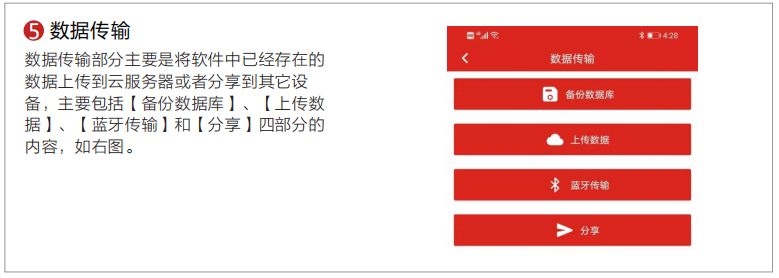

用戶可在采集過程中隨時暫停/繼續工作,并在誤測時任意切換回已采集數據進行重測操作。同時單孔數據采集完畢后，數據可立即上傳至云平臺，既保證了最終成果的隨時調取，又省去了數據的拷貝和處理環節，增加工作效率。

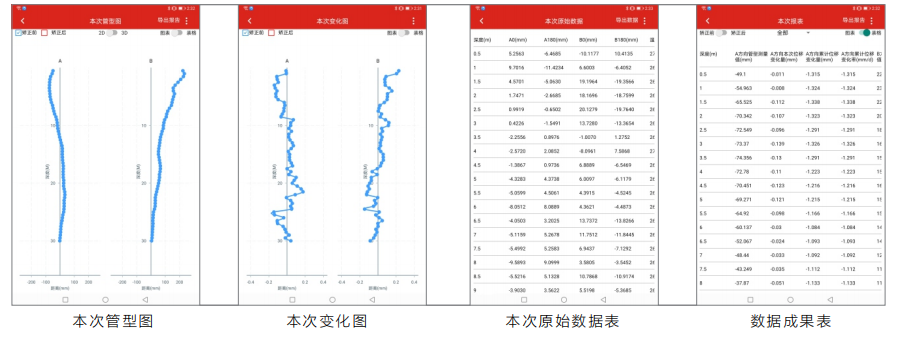

l報表顯示多樣化

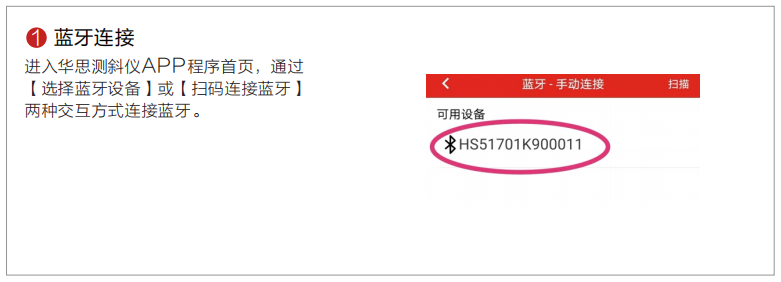

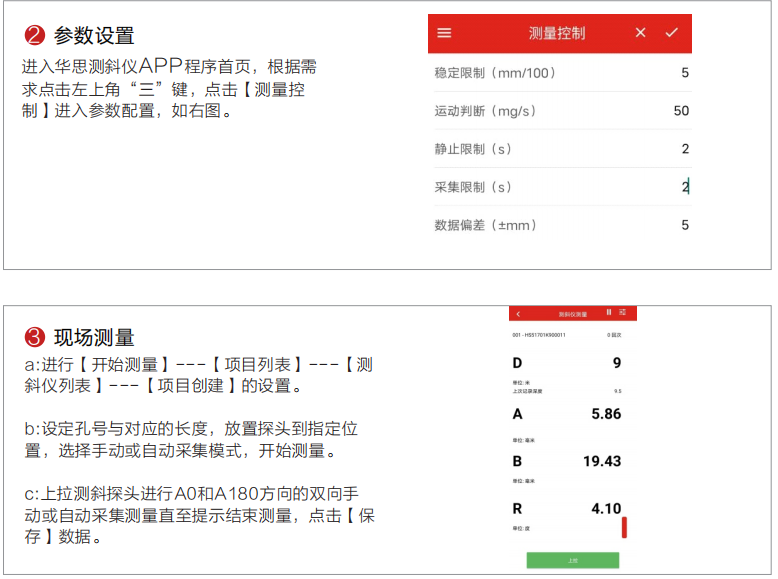

六、操作指南
- 2021-04-21RDM系列測斜測扭一體化測斜
