HT-FOP05 光纖光柵土壓計
型 號：HT-FOP05
原產地：國產
用 途：適用于測量填土、路基、堤壩、土石壩、軟基等的土體或者固體壓力。
HT-FOP05 光纖光柵土壓計
HT-FOP05 光纖光柵土壓力計是采用優質的恒彈性合金作為壓力變送器件，進而利用光纖光柵固有的應變傳感特性研制而成的一種新型光纖光柵土壓力計，適用于測量填土、路基、堤壩、土石壩、軟基等的土體或者固體壓力。

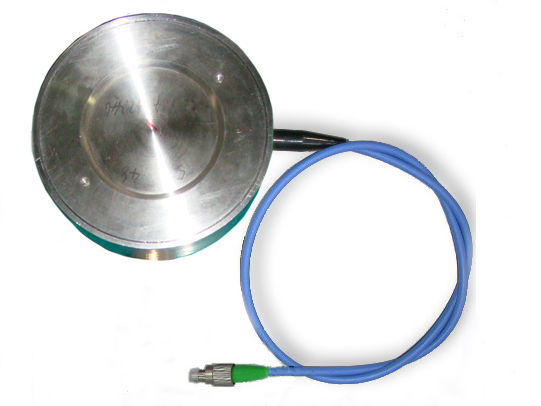

光纖光柵土壓計外形圖
功能特點：
- 高精度、高穩定性、高可靠性
- 本質安全，不受電磁干擾、抗腐蝕、抗污染、抗雷擊能力強，可在強電磁干擾、高雷擊、易燃、易爆等惡劣條件下應用
- 傳感信號傳輸距離遠，可達 40km
- 準分布式測量，在一根光纖上可以并聯多個傳感器（典型：6 只）
- 內部安裝一只光纖光柵溫度傳感器，用以補償溫度變化引起的影響
- 布置簡單，可與其他類型光纖光柵傳感器混合使用
應用領域：
- 測量土體和土石填方工程、堤壩中的總壓力
- 測量土墻、橋墩、管道、鉆孔樁和隧道襯砌的接觸壓力
- 測量混凝土中的應力
技術參數：
項目 |
單位 |
參數值 |
量程 |
MPa |
0~15 |
分辨率 |
F.S. |
0.01% |
精度 |
F.S. |
±0.3% |
波長范圍 |
nm |
1525～1565 |
光柵反射率 |
--- |
＞90% |
工作溫度范圍 |
℃ |
-50～＋80 |
外徑尺寸 |
nm |
￠80×25 mm（M80×1.5）或客戶定制 |
封裝方式 |
--- |
耐腐蝕不銹鋼外殼、直徑Φ3mm 鎧裝光纜引線 |
安裝方式 |
--- |
直接掩埋/捆綁 |
傳感頭引出線 |
--- |
1.5m 鎧裝光纜（可定制更長的引出光纜） |
傳感頭之間級連方式 |
--- |
熔接或 FC/APC 接頭 |

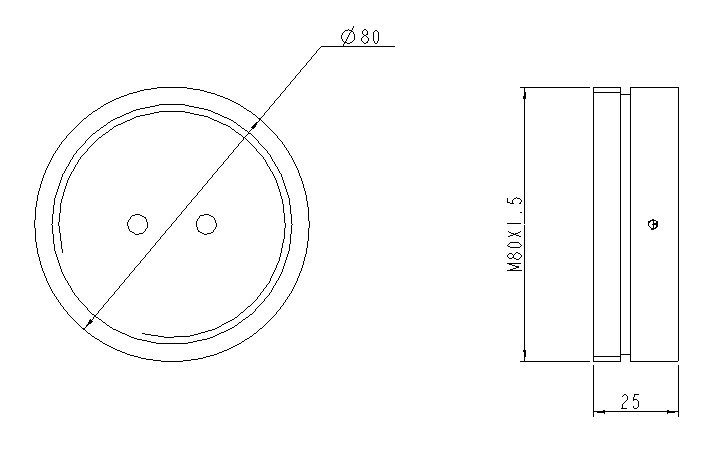

外形尺寸：
