HT-FT310 光纖傳感分析儀
型 號：HT-FT310
原產地：國產
用 途：可用于開關柜在線測溫，電纜、油罐、公路隧道、工業建筑等的感溫火災報警，也可用于土木工程結構安全監測、特種設備在線監測以及光纖光柵傳感器的信號解調和數據在線采集。
HT-FT310 光纖傳感分析儀
HT-FT310 光纖傳感分析儀是上海拜安傳感技術有限公司面向工業消防和控制應用需求研制的高可靠工業級光纖光柵傳感主機。可用于開關柜在線測溫，電纜、油罐、公路隧道、工業建筑等的感溫火災報警，也可用于土木工程結構安全監測、特種設備在線監測以及光纖光柵傳感器的信號解調和數據在線采集。

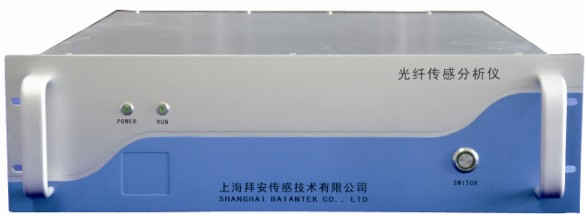

HT-FT310 光纖傳感分析儀正面圖

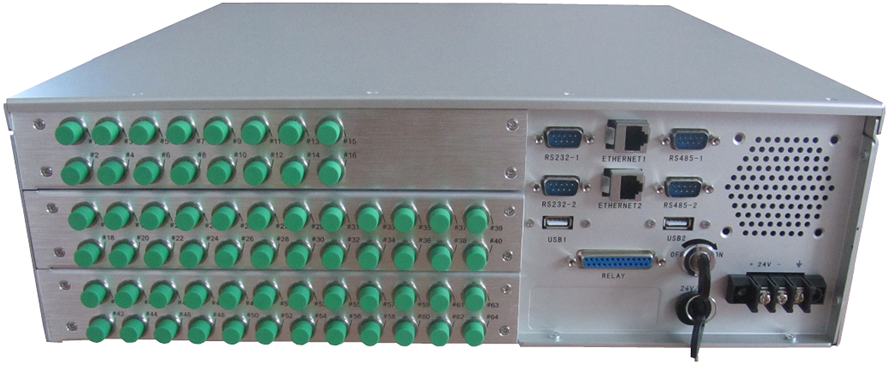

HT-FT310 光纖傳感分析儀背面圖
HT-FT310 光纖傳感分析儀集成有工業級液晶觸摸顯示屏，可直接進行參數設定、溫度顯示、報警顯示。HT-FT310 光纖傳感分析儀具有 100M 以太網、RS232、RS485、ZIGBEE、GPRS 等多種數據通信接口，以及 4 路繼電器輸出控制接口。
HT-FT310 光纖傳感分析儀采用低功耗嵌入式處理器設計，性能穩定可靠，兼顧了工業測量領域長期在線監測和野外工程現場惡劣溫濕度環境的需求。
HT-FT310 光纖傳感分析儀內置在線校準波長參考模塊，出廠后無需校準，在工作溫度范圍內可保證±1pm 的長期測量精度。
HT-FT310 光纖傳感分析儀具有 16/24/48/64 等規格的光纖傳感通道數量，同步采樣速率可在 0-25Hz 范圍內設定。
HT-FT310 光纖傳感分析儀適用于溫度、應變、壓力、位移、加速度等各種類型光纖光柵傳感器的高速、同步、高精度數據采集，與國內外不同廠商的光纖光柵傳感器具有良好的兼容性。
應用領域：
- 油罐、隧道等火災自動報警
- 開關柜、電纜等輸變電設備在線溫度監測
- 橋梁、大壩、隧道、建筑等土木工程結構安全監測
- 特種設備結構安全監測
- 滑坡、泥石流等地質災害監測
產品特點：
- 0.1pm 分辨率；
- 0-25Hz 同步采集；
- 1～64 通道容量可平滑擴展；
- ≥30dB 動態探測范圍；
- 兼容國內和國外廠商的同類光纖光柵傳感器。
主要技術指標：
型號 |
HT-FT310-XX（XX 代表不同的傳感通道數量） |
光通道數 |
16/32/48/64 |
每通道最大測點數 |
25，推薦測點數：8-12 |
同步采樣頻率 |
25Hz（所有通道同步采樣，頻率可在 0-25Hz 設定） |
波長測量范圍 |
1525nm～1565nm |
FBG 帶寬 |
≤0.3nm |
動態范圍 |
≥40db |
波長分辨率 |
0.1pm |
波長重復性 |
±1pm |
波長精度 |
±1pm |
溫度分辨率精度 |
0.01℃（典型值） |
應變分辨率 |
0.1με（典型值） |
測溫精度 |
±0.5℃ （典型值） |
工作溫度范圍 |
-10～+50℃ |
儲存溫度 |
-40～+60℃ |
遠程監測能力 |
40 km；不考慮額外損耗，更高的特殊要求可定制 |
電源 |
AC220V/DC9-36V |
功耗 |
25W |
光學接口 |
FC/APC |
計算機接口 |
10/100M 以太網，RS232，RS485，ZIGBEE，GPRS，CDMA |
軟件 |
適用于 WINDOWS XP、WINDOWS Vista、WINDOWS 7 等操作系 統，支持光譜顯 、 長測量、物理量測量等多種工作模 式，支持?jǐn)?shù)據、曲線等顯示方式和可設定時間間隔的數據 存儲功能。具有設備在線自診斷功能。 |
二次開發接口 |
提供標準 API 方便二次開發和應用集成，也可按照用戶指定的通訊規約提供相應的接口通信軟件 |
外形尺寸 |
標準 19 英寸 3U 機箱 |
產品檢驗 |
符合消防產品型式檢驗要求，包括電磁兼容、環境可靠性、 功能及性能測試要求等。 |
重量 |
7.5 kg |
注：由于涉及改進的需要，上述內容如有改變，恕不另行通知。

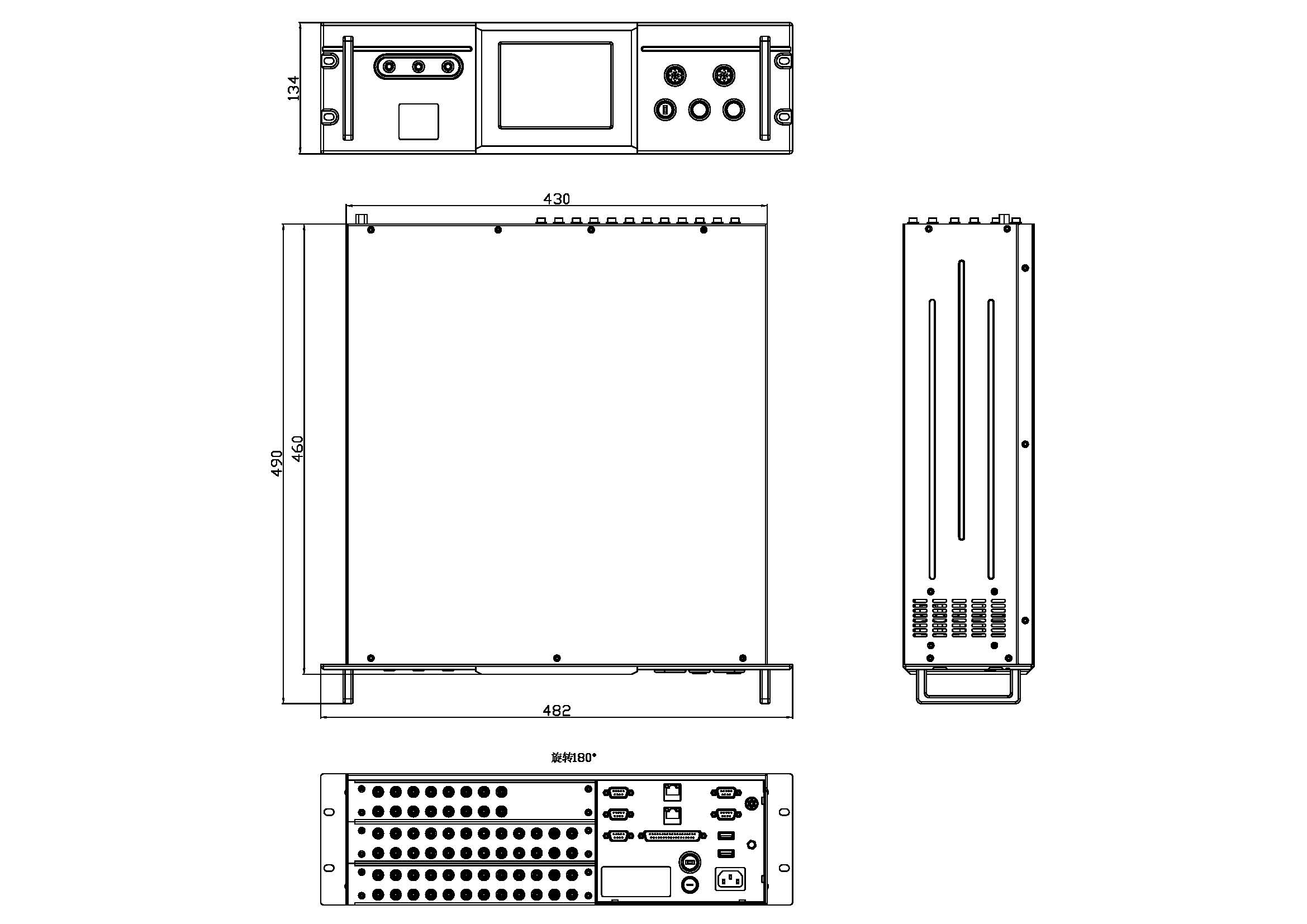

外形結構圖：
