HT-MA02 光纖光柵加速度計
型 號：HT-MA02
原產地：國產
用 途：主要用于大橋、大壩、大型結構等低頻振動監測。
HT-MA02 光纖光柵加速度計
HT-MA02 系列產品是上海拜安傳感技術有限公司研發生產的光纖光柵加速度傳感器主要用于大橋、大壩、大型結構等低頻振動監測。通過多只光纖光柵加速度計組合使用可實現對二維、三維加速度的測量。具有精度高、靈敏度高、抗干擾、壽命長等優點。具有探頭和傳輸線路不供電、抗電磁干擾、動態范圍大、遠距離光信號傳輸等諸多優點。

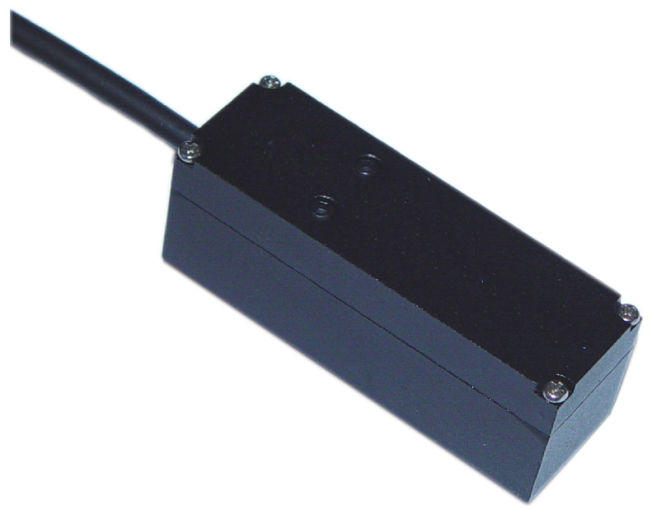

圖 1 光纖光柵加速度傳感器實物圖
HT-MA02 系列光纖光柵加速度傳感器主要由受力傳感元——光纖光柵、尾纜、彈性梁、質量塊等部件組成。（圖 2）

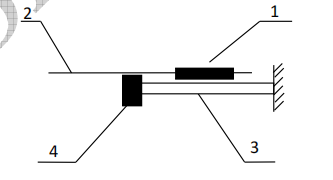

圖 2 光纖光柵加速度傳感器原理結構圖
1——光纖光柵傳感元；2——尾纜；3——彈性梁；4——質量塊
產品特點
- 完全無源：固有特性確保不受電磁干擾（EMI，RFI，火花等）、非常適合用于
- 惡劣環境
- 體積小、重量輕，全部采用工業器件，性能穩定可靠
- 抗沖擊，抗振動
- 遙測：長距離光信號傳輸
產品應用
- 結構振動測量,故障診斷等
- 土木建筑、水利大壩、工程機械、航天航空、船舶艦艇、及科研等
參數指標
項目 |
單位 |
參數值 |
量程 |
g |
2 |
精度 |
mg |
2 |
分辨率 |
mg |
0.5 |
波長范圍 |
nm |
C 波段（1525 nm ~1565nm） |
響應頻率 |
Hz |
0.5 ~ 30 |
尾纖方式 |
mm |
Φ3、Φ8 鎧纜 |
安裝方式 |
|
螺孔安裝 |
外形尺寸 |
mm |
110×35×25 |
重量 |
g |
100 |
工作溫度 |
℃ |
-40～70 |
外殼防護等級 |
- |
IP68 |

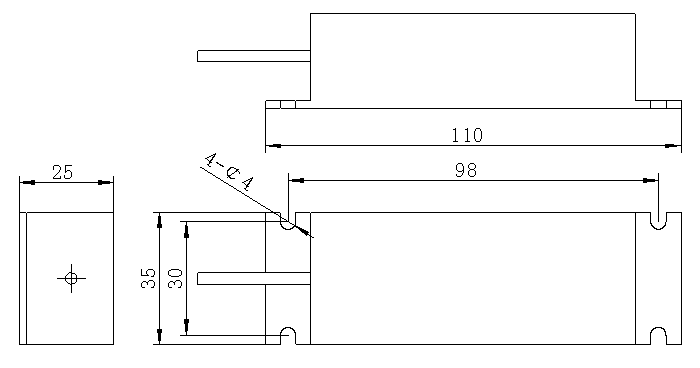

外形結構圖
安裝使用說明
傳感器的安裝表面應該垂直向下且規則平整，在指點位置布置安裝；
安裝加速度傳感器：剛性連接安裝，保證測試精準度，可選擇安裝方式
1、采用螺栓固定安裝，采用 M3 螺栓即可；
2、可在底面采用膠水粘結安裝，適用于短時測試。
參數設置
將安裝后傳感器接入光纖傳感器分析儀，按分析儀使用說明進行波長解調，
然后對傳感器通道參數進行設置。
第一步：打開軟件設置界面，進行波長解調，波長解調出之后進行一下步驟

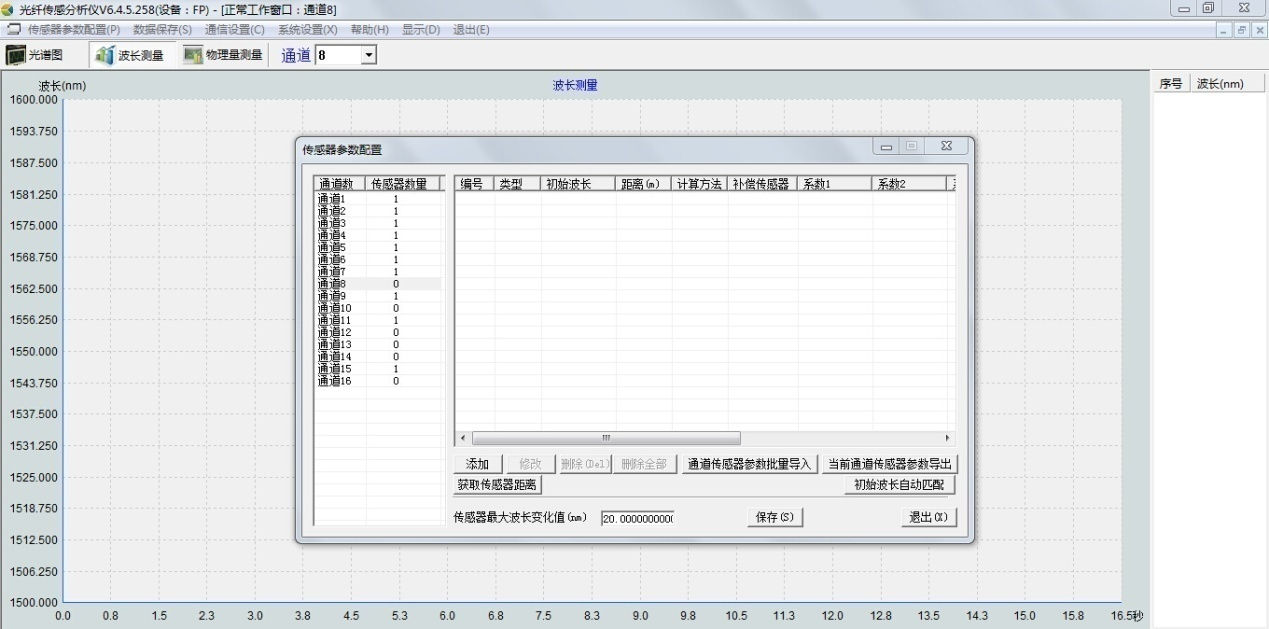

第二步：選擇傳感器參數配置，點擊添加

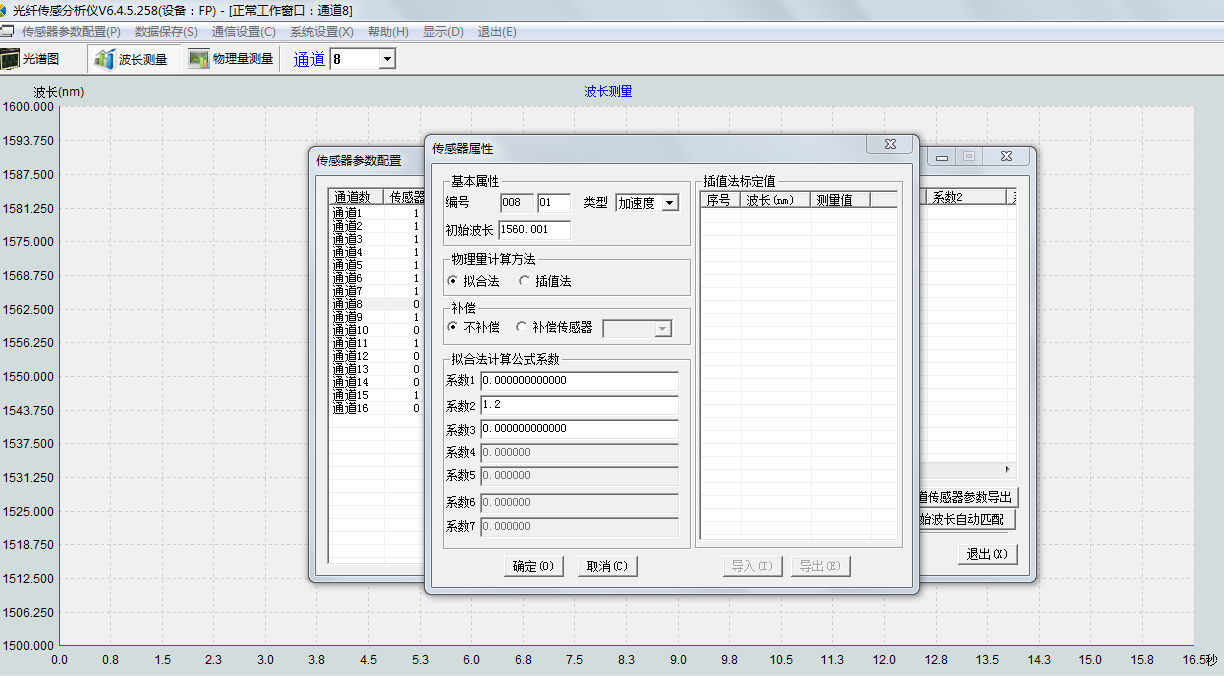

第三步：選擇物理量類型，鍵入初始化波長，同時設置根據傳感器參數說明，在
擬合系數 2，輸入傳感器的靈敏度參數。

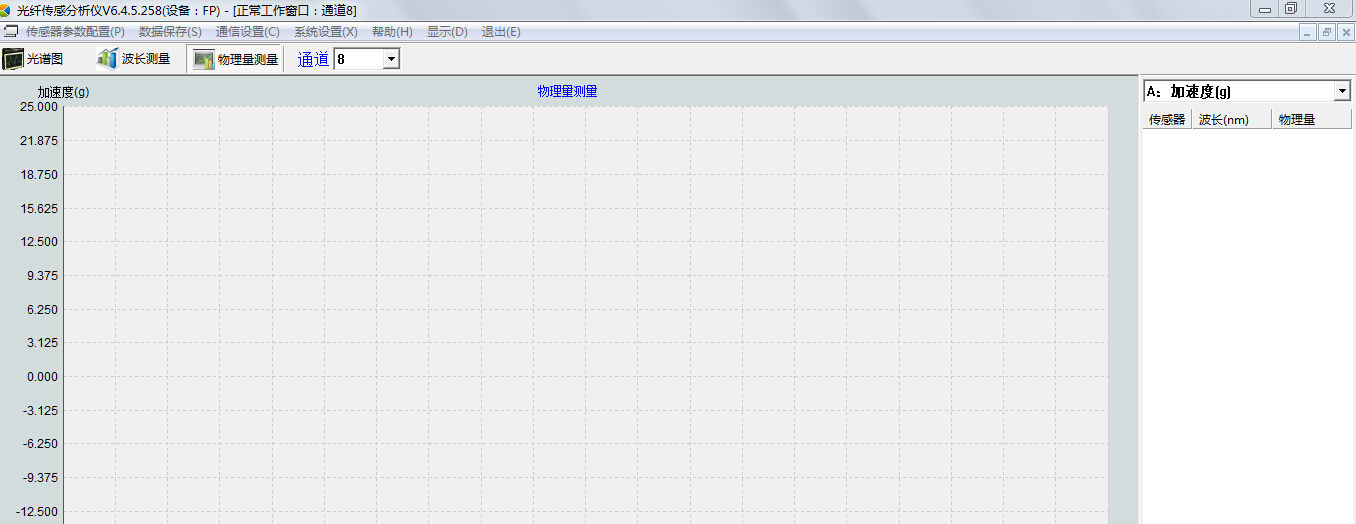

第四步：直接顯示物理量
注意事項
1、 避免猛烈沖擊，導致傳感器過量程，易損。
2、 安裝時，注意安裝基本面的平整度和安裝方向，保證初始化零度點。
3、 使用時，光纜彎曲半徑不能小于 3cm，避免鋒利外物壓折及猛烈拉扯。
4、 安裝過程中，注意尾纜的保護。
5、 傳感器應由專人維護使用，初次使用應完整閱讀使用說明書。
