HT-OFC 光纖光柵傾斜儀
型 號：HT-OFC
原產地：國產
用 途：應用領域：土木工程結構整體傾斜實時監測；橋梁、地下建筑等大型建筑整體結構傾斜實時監測；橋塔、電力桿塔等建筑結構傾斜實時監測；盾構隧道收斂變形監測，滑坡等實時監測

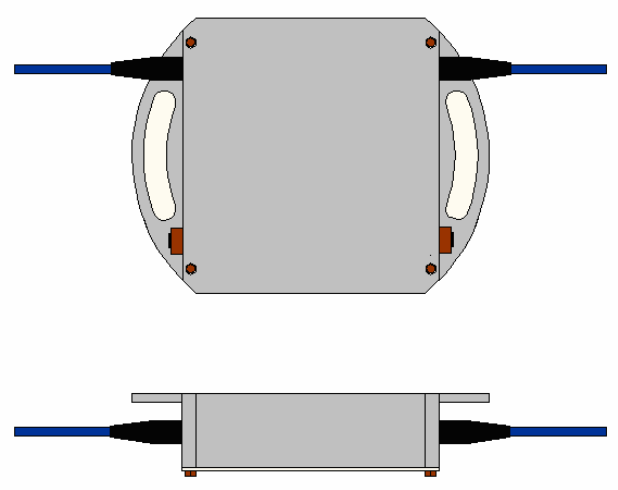

HT-OFC 光纖光柵傾斜儀
HT-OFC 型光纖光柵傾斜儀是采用優質的恒彈性合金作為傾斜變形變送器件，當被測體產生傾斜變形，通過安裝支架傳遞給傾斜儀，帶動內部質量塊擺動，由此聯動恒彈性合金傾斜變形體的變形，從而改變固定于恒彈性合金體上的敏感元件-光纖光柵柵區的變化，得到其所反射的光信號中心波長的改變。通過波長的大小差值和傾斜系數的換算，最終得到被測體真實的傾斜度數物理量。
HT-OFC 型光纖光柵傾斜儀具有廣泛的傾斜監測應用，如：橋塔、電力桿塔、高層建筑，也可用于盾構隧道收斂變形監測，滑坡監測等等，雙光柵封裝結構可實現溫度的自我補償，計算方便，可多個或同其他類型的光纖光柵傳感器串接，實時監測。
產品特點：
?高精度、高穩定性、高可靠性
?本質安全，不受電磁干擾、抗腐蝕、抗污染、抗雷擊能力強，可在強電磁干擾、高雷擊、易燃、易爆等惡劣條件下應用
?傳感信號傳輸距離遠，可達 40km
?準分布式測量，在一根光纖上可以串并聯多個傳感器（典型：6 只）
?內部安裝一只差分光纖光柵，用以補償溫度變化引起的影響
?布置簡單，可與其他類型光纖光柵傳感器混合使用
應用領域：
?土木工程結構整體傾斜實時監測
?橋梁、地下建筑等大型建筑整體結構傾斜實時監測
?橋塔、電力桿塔等建筑結構傾斜實時監測
?盾構隧道收斂變形監測，滑坡等實時監測
技術參數：
項目 |
單位 |
參數 |
量程 |
。 |
±5° |
分辨率 |
。 |
0.001° |
精度 |
。 |
0.01° |
溫度補償方式 |
|
雙光柵自補償 |
工作溫度范圍 |
|
-25～80℃ |
外形尺寸 |
mm |
105×80×28 |
傳感頭引出線 |
|
1.5 米鎧裝光纜 |
傳感頭之間級連方式 |
|
熔接或連接器連接 |
安裝
在準備安裝傳感器之前，必須先閱讀下述安裝指導，并且要完全弄懂。因為該傳感器屬于精密器件，任意一個小的安裝缺陷都會導致傳感器的測試誤差或傳感器損壞，所以安裝時必須按指導工藝進行。
制作安裝底座

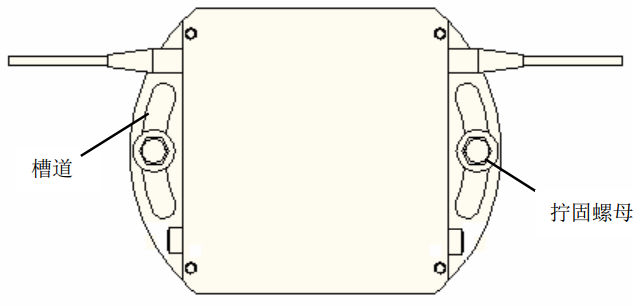

光纖光柵傾斜儀本身有安裝固定設計，如測試方向平行于側墻，可直接利用傾斜儀兩邊的槽道安裝，槽道可用來調整傾斜儀的水平度。
獨立安裝示意圖
如測試方向是垂直于墻面的，需根據安裝工況制作相應的底座安裝，建議的安裝底座設計為 L 型，短邊用于與墻面固定，長邊固定傳感器。長邊設計長型腰孔，呈圓形分布，這樣可滿足任何角度安裝面下傾斜儀水平調整。

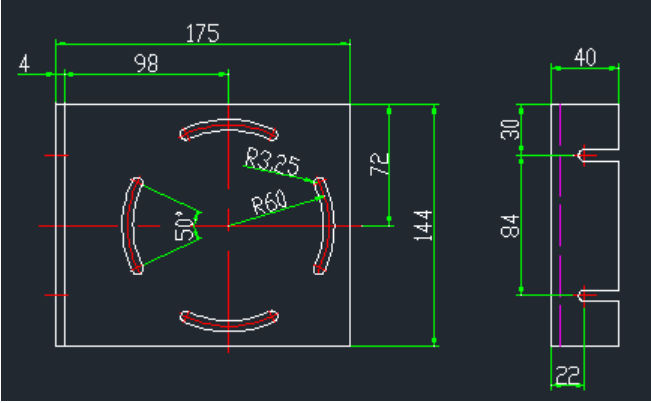

安裝底座參考尺寸示意圖
傾斜儀水平調整
傾斜儀的安裝需進行水平調整，但并非非常嚴格，配合小型氣泡水平尺來參考即可。傳感器與墻體可通過膨脹螺釘、底座點焊接或粘接的方式固定。安裝過程中必須保證限位螺釘處于鎖定狀態（限位螺釘只有在安裝完畢后才可松開）。

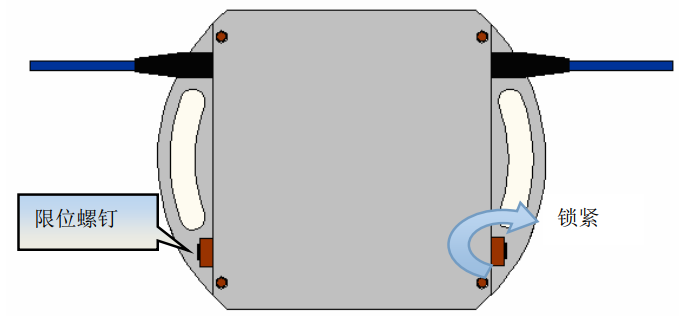

傾斜儀松開
傳感器完成安裝后，將傳感器兩側的限位螺釘逆時針 2-3 圈，松開限位，傳感器即可工作，在更換安裝位置時，需將限位螺釘鎖緊歸位后才可拆卸移位。（順時針緊，逆時針?biāo)?/span>）
物理量計算方式：
當被測結構體發生傾斜變形時，光纖光柵傾斜儀同步感受變形，其傾斜角度與輸出的光纖光柵中心波長具有如下計算方式：
∠=【（λ1-λ10）-（λ2-λ20）】/K
λ10——波長 1 的初值；λ20——波長 2 的初值；
λ1——波長 1 當前測試值； λ2——波長 2 當前測試值；
K——傾斜系數(nm/°)；
注意事項：
●傳感器安裝前及整個安裝過程中限位螺釘必須處于鎖定狀態，安裝完成后
才可松開限位螺釘。
●測試過程中限位螺釘必須處于松開狀態（逆時針擰開 2 圈即可。）
●傾斜儀測試的相對初始狀態下的角度變化。
● 初值波長建議在松開限位螺釘 24 小時后，選擇在相對靜止的狀態下讀取
