表面安裝應變計—SM-5 系列
型 號：
原產地：加拿大Roctest
用 途：SM-5振弦式應變計設計用于監測應變的變化，當材料的彈性模量已知時，可以進行應力評估。
表面安裝應變計—SM-5 系列
SM-5振弦式應變計設計用于監測應變的變化，當材料的彈性模量已知時，可以進行應力評估。
- 概述
SM-5由兩個端部件組成，這兩個端部件由一根管子連接，可以保護一段鋼弦。 電磁鐵放置在位于管子中心的保護殼體中。 施加在應變計上的外力會改變鋼弦中的張力，從而改變鋼弦由電磁鐵讀取的諧振 頻率。

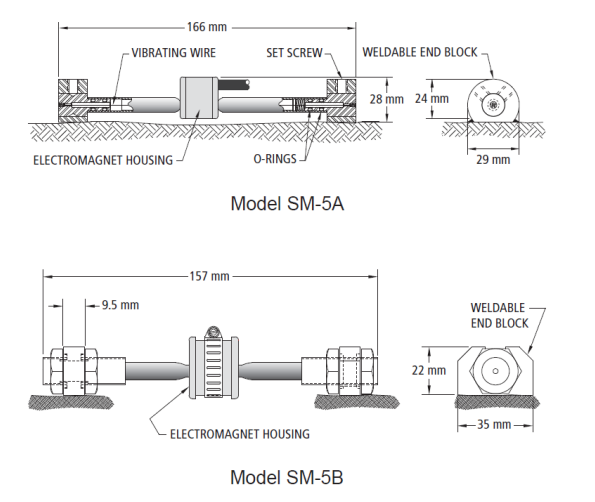

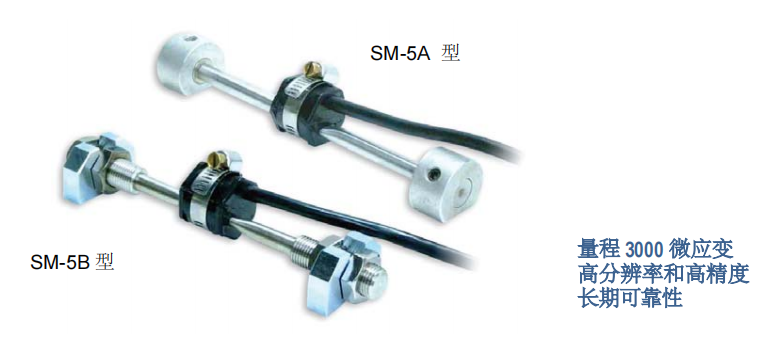

SM-5振弦式應變計有兩種型號：SM-5A和SM-5B，它們的固定方式不同。 兩個型號都在兩個錨塊之間穿過。 SM-5A通過固定螺釘固定，SM-5B通過六角螺母固定。 除非另有說明，否則應變計在工廠中調整到中間范圍，以后可由用戶根據預期的應變方向進行調整。內置壓縮彈簧可補償鋼弦張力，有助于使SM-5成為非常合規。應變計中的熱敏電阻提供溫度對材料影響的信息。
- 主要特征
- 長期可靠性
- 高分辨率和高精度
- 量程3000 微應變，鋼弦張力可調
- 非常高的合規性
- 堅固的鋼結構
- 容易安裝
- 安裝塊的選擇：焊接，膨脹螺絲或灌漿
- 可獲得溫度讀數
- 頻率信號易于處理和長距離傳輸
- 應用
- 金屬結構：大梁，樁，管道，壓力容器
- 混凝土結構：橋梁，擋土墻，水工結構
- 地下和水下支撐，襯砌，橋墩，基礎
- 安裝
SM-5應變計設計用于快速簡便地安裝，同時提供許多可能性:
? 錨固塊焊接到結構上
? 錨固塊焊接到結構上
? 錨固塊焊接到螺栓或短鋼筋上，可以用螺栓固定，灌漿或焊接到膨脹殼上帶有假應變計的安裝工具可以讓兩個錨塊準確定位。

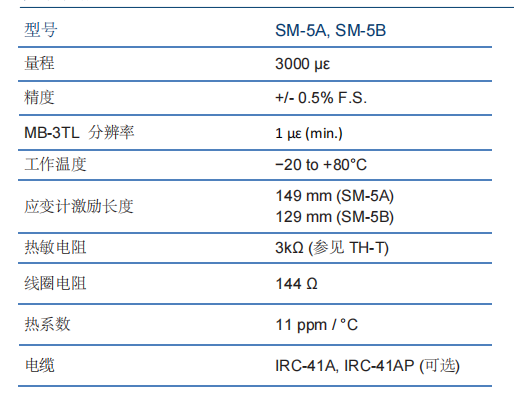

- 技術規格
- 訂貨信息
請指定:
? 型號
? 固定錨塊類型: 焊接式, 螺栓式或灌漿式
? 電纜長度
? 配件
- 配件
? 安裝工具
? 保護罩
? 讀數儀: MB-3TL, SENSLOG
- 2022-07-19加拿大Roctest公司 SM-5系列表面安裝應變計
