GEOSTRING - 固定式MEMS測斜儀
型 號：GEOSTRING
原產地：加拿大Roctest
用 途：GEOSTRING測斜儀是一排緊密排列的MEMS傳感器，非常適合實時連續和無人值守的土體、巖石和結構側向位移監測。
GEOSTRING - 固定式MEMS測斜儀

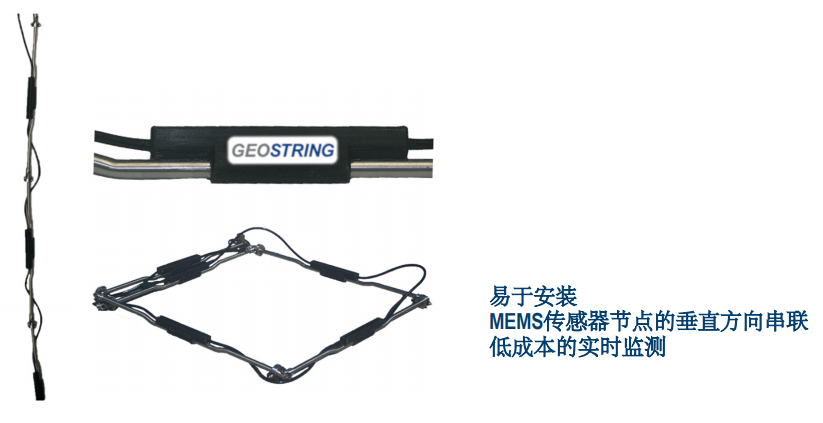

GEOSTRING測斜儀是一排緊密排列的MEMS傳感器，非常適合實時連續和無人值守的土體、巖石和結構側向位移監測。
- 概述

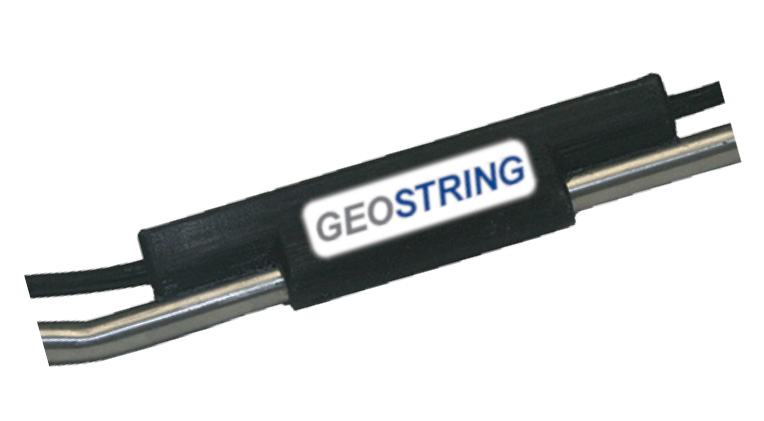

GEOSTRING系統由多個傳感器節點組成，這些傳感器節點安裝在直徑70mm（2.75英寸）的直立式套管或直徑38mm（1.5英寸）的Schedule 40 PVC管的垂直管中。
測管或套管為地下測量提供了通道。每個傳感器之間的接頭都很堅固，無論系統安裝在ABS測斜管還是PVC管中，它都可以使所有節點保持一致的方向。
測管或套管通常安裝在穿過可疑運動區域的垂直鉆孔中。節點以0.61m（2ft）的間隔隔開，并提供類似于側向移動探頭的讀取分辨率。系統跨越發生運動的區域，測管/套管也運動，從而改變內部節點的傾斜度。
處理來自節點的傾角測量值，以提供套管剖面和剖面變化的圖形。變化表示位移（運動）。
GEOSTRING系統連接到SENSLOG數據采集系統，并將讀數傳輸到處理軟件，該軟件可以根據位移或變化率觸發警報。
節點、電纜、接頭和測桿非常堅固，因此可以在項目結束時取出系統并將其重新部署到其他項目上。
GEOSTRING系統具有可彎曲至90°的接頭，異形翼，以提供緊湊的運輸選擇。
- 主要特征
? 易于安裝
? 實時監測
? 單根電纜安裝
? 每個傳感器都與上方的傳感器相連
? 在每個節點中預置了的標定系數
? 可提供無傳感器節點
? 超堅固的組件
? 長期可靠性
? 性價比高
? 可回收
- 應用
? 邊坡穩定，邊坡破壞預警
? 大壩和堤防監測
? 開挖隧道引起的地面運動
? 加載樁的側向撓度
? 擋土墻的變形
? 監測滑坡區域
- GEOSTRING 系統配置
一套完整的系統需要配置測試管、GEOSTRING測試段、懸掛套件、底部固定端和跳線。

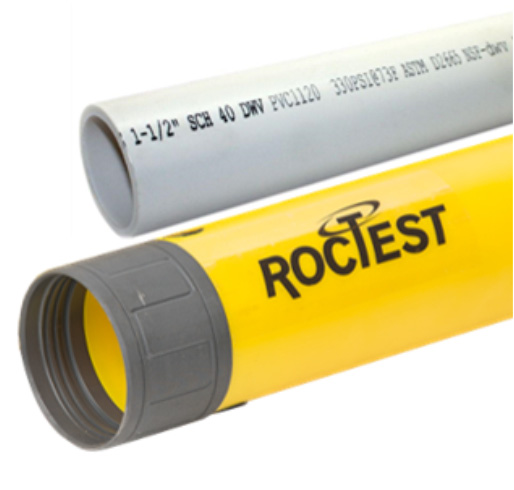

- 測試管
選擇直徑70mm（2.75英寸）的測斜管或直徑38mm（1.5英寸）的Schedule 40 PVC管。
在訂購您的GEOSTRING系統時，務必指出所用測管的類型，以便將適當的扶正器安裝在管內。

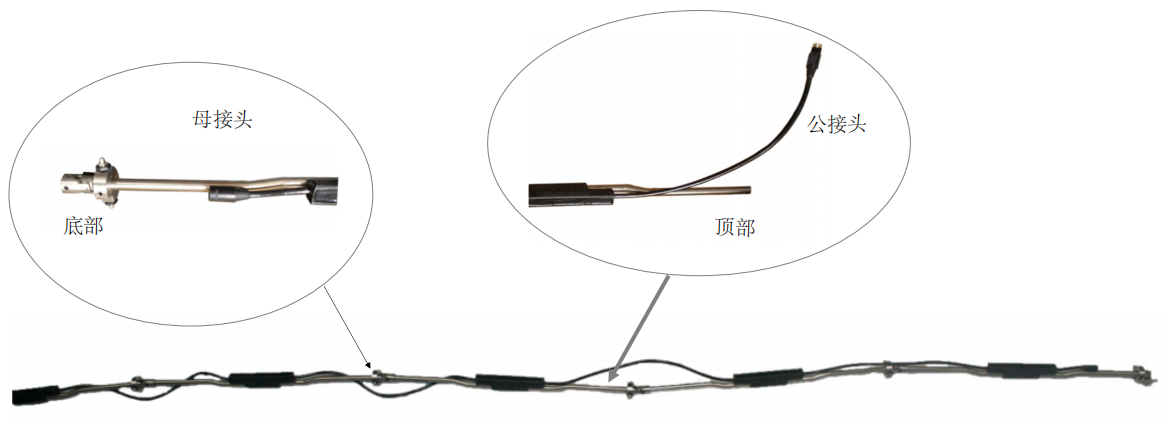

- 5 個節點, GEOSTRING 標準測試段 3.048 m (10 ft)
標準GEOSTRING系統由3.048 m（10 ft）的測試段組成。測試 段可以以任何順序安裝，每個傳感器的校準都嵌入節點中，并由數據記錄器讀取。
每個測試段在上端具有一個公接頭，在下端具有一個母接頭。 如右圖所示，扶正器和萬向節的存在可以識別下端。
- 1至4個節點GEOSTRING客戶自定義測試段
GEOSTRING定制段也可以制造為長度較短的長度，分別為0.608m（2英尺），1,219 m（4英尺），1.828 m（6英尺）和2.438m（8英尺）（分別具有1、2、3或4個節點） ）。 可以訂購更短的GEOSTRING自定義測試段長度，以將串聯的傳感器調整到鉆孔深度。
- GEOSTRING無傳感器虛擬段
GEOSTRING無傳感器虛擬段的可用長度為0.609 m（2英尺）和1.524 m（5英尺），可安裝在系統頂部，從而使設計人員僅通過監測目標區域并忽略上部即可優化系統。
- GEOSTRING 信號電纜
安裝
將底部固定端連接到要放置在測管中的第一段的母接頭上。
將第一段的底端插入測管。
- GEOSTRING 底部固定端
每根測試串的底端都需要一個底部固定端。底部固定端的一端有一個公接頭，用于保護最后一個節點不會有水通過接頭進入。

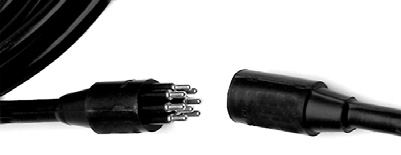

- GEOSTRING 跳線
跳線將每個測試串的頂部連接到數據記錄器。
跳線的一端是母接頭，另一端是裸露的內部導線，用于連接到數據記錄器。

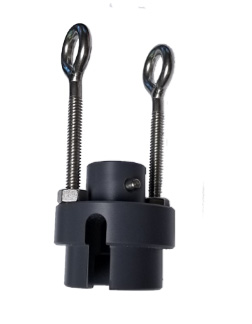

- GEOSTRING 懸掛套件
每個鉆孔需要一個懸掛套件，該套件包括懸掛
口和用于固定系統的硬件。

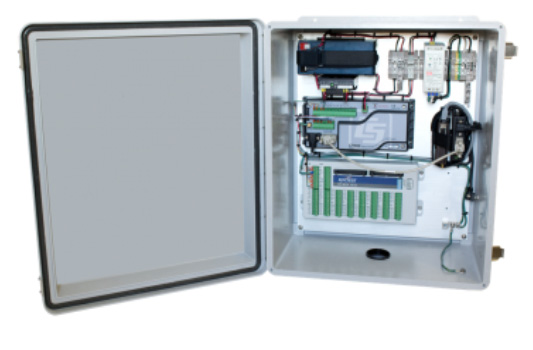

- 數據采集儀
GEOSTRING系統連接到
Senslog數據采集系統，并將
讀數傳輸到可以根據位移或
變化率觸發警報的處理軟件。
數據記錄器集成到用于GEOSTRING系統的Roctest Senslog中。
每個CR6或CR1000X可以連接兩個GEOSTRING系統。 通過每個
GEOSTRING系統的MD485模塊，CR1000可以讀取五個系
統，CR800可以讀取三個系統，CR300可以讀取一個系統。
與CR6，CR300，CR800，CR1000和CR1000X兼容
CR300，CR800和CR1000數據記錄儀需要MD485 RS‐485接口
- 數據檢索器
- 節點測試串的連接極限
- 易于運輸
- 技術參數
- 訂購信息
