分布式光纖傳感系統—ODiSI 6100系列
型 號：ODiSI 6100
原產地：
用 途：ODiSI 6100系列分布式光纖傳感系統，具有毫米級空間分辨率，每米光
纖上具有上千測試點，高空間分辨率能夠幫助繪制應變/溫度云圖，在
測試過程中實時顯示。

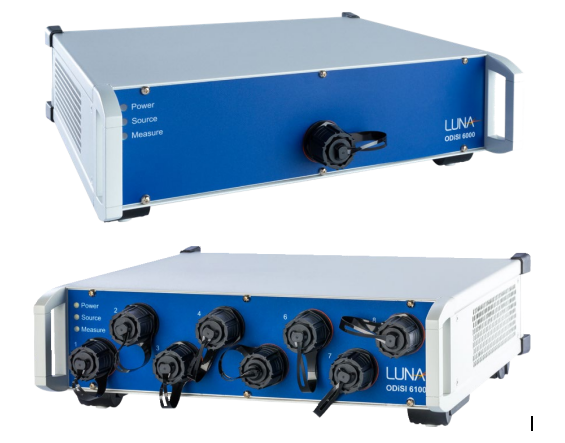

ODiSI 6100系列
分布式光纖傳感系統
ODiSI 6100系列是一種新穎的測試系統，基于OFDR技術，使用單模光纖作為傳感器，為21世紀先進材料和復雜結構測試提供新的解決方案。
ODiSI 6100系列分布式光纖傳感系統，具有毫米級空間分辨率，每米光纖上具有上千測試點，高空間分辨率能夠幫繪制應變/溫度云圖，在測試過程中實時顯示。
光纖傳感器柔韌性好，體積小，不需要電源激勵，能夠粘貼固定在結構表面，尤其是大曲率結構表面；能夠嵌入在結構內部，或者直接安裝在電氣結構的內部。

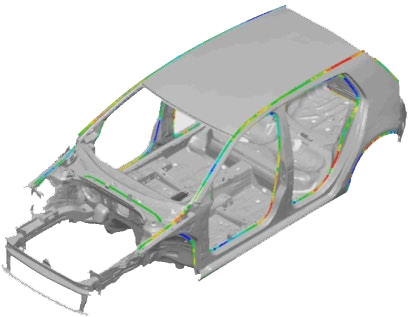

汽車白車身上布置了光纖傳感器并進行了加載測試，應變數據和三維模型結合，以云圖顯示應變分布特性，圖中可以看到明顯的應力集中。
除了提供實時的應變/溫度數據外，ODISI系統還是一個完整的數據采集解決方案，具有許多功能，可記錄數據，可視化數據并與外部系統集成。
關鍵特性
? 多通道分布式實時應變和溫度測試，最高亞毫米級距離分辨率
? 柔韌性好，質量輕，安裝方便，提高測試效率
? 無源傳感器，抗腐蝕，絕緣，能夠鋪設在傳統傳感器不能布置的地方，如：彎角、角落、嵌入到材料中
? 傳感器壽命長，無漂移，無需重新校準，耐疲勞循環大于1億次
? 應變量程大，空間分辨率高，可用于測量復雜應變場和大的應變梯度
? 系統內置NIST標準氣室，連續自動校準，無需中斷測試
? IEEE 1588 PTP網絡時間同步
應用領域
? 研究新材料或復雜結構的內/外應變特性，加速研發進程
? 測試溫度分布，優化嚴酷環境下的熱設計和熱管理
? 測量二維或三維結構應變分布，驗證FE模型
? 評估多種材料連接部位力學性能
? 埋入光纖傳感器，制作智能結構

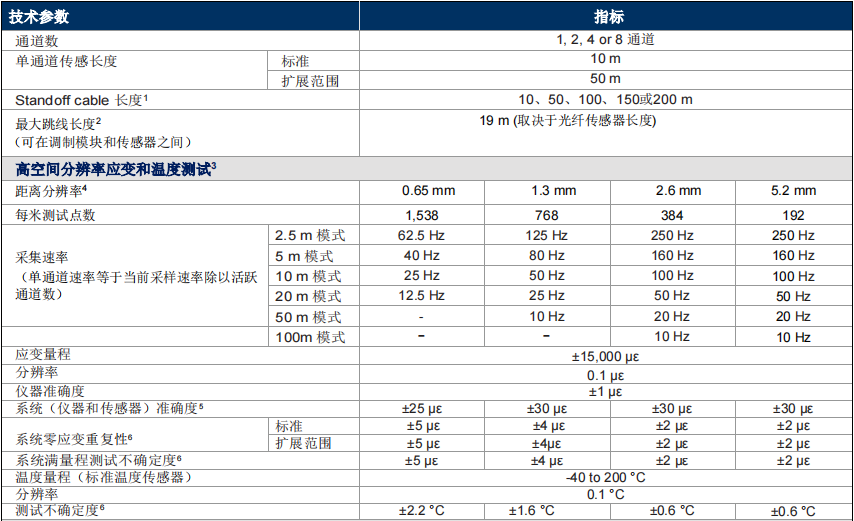

注釋
1. Standoff cables connect the ODiSI mainframe to the remote modules and sensors, and are available in lengths of 10, 50 and 100 m. Cables can be combined to form standoff lengths of 150 and 200 m.
2.Patch cords can be used to connect the remote module tether to the sensor. The total length of the patch cord plus the active sensor fiber must not exceed 10 m for Standard length mode or 50 m for Extended Range mode.
3.High-definition strain and temperature mode is used with standard HDS and HDT sensors. Strain-compensated temperature mode requires HD-SC sensors.
4.Gage pitch is the distance between centerpoints of consecutive gages.
5. Accuracy reflects ODiSI measurements compared to NIST-traceable extensometer measurements. Data based on average of 150 measurements at each of seven increments of strain, from 0 to maximum strain. System accuracy includes errors from ODiSI instrument and Luna strain sensors.
6.Measurement uncertainty is equal to twice the standard deviation calculated from a set of 1000 measurements. Measurement uncertainty includes the effects of the ODISI interrogator and Luna sensors.
