EVO - Evolution 模塊
型 號：Fabry-Perot
原產地：加拿大Roctest
用 途：可靠、高性能的Fabry-Perot光纖采集模塊，適用于實驗室、土木工程和工業應用。

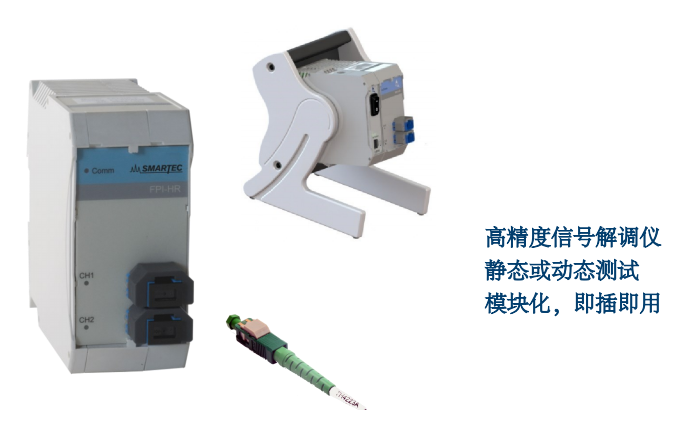

EVO - Evolution 模塊
可靠、高性能的Fabry-Perot光纖采集模塊，適用于實驗室、土木工程和工業應用。
- 概述
SMARTEC Fabry-Perot光纖測量儀是圍繞Fabry-Perot干涉儀（FPI）設計的。FPI由彼此面對的兩個反射鏡組成，將反射鏡隔開的空間稱為腔體長度。FPI中反射的光按照腔長度精確地進行波長調制。FPI傳感器將應變，溫度，壓力和位移轉換為腔體長度變化。
FISO獲得專利的白光互相關器提供了一種獨特而強大的方法，以驚人的準確性和線性度進行了絕對Fabry-Perot腔體長度的測量，一次又一次地保持了一致性。
Evolution機箱的占地面積，通信功能和速度使其成為實驗室和現場測試環境的理想工具。Evolution機箱可以容納具有不同通道功能的不同模塊類型，以組合來自單個采集源的結果。每種型號的模塊容量，通信端口和整體寬度規格均不同。
USB通信接口在所有機箱上均可用。 Evolution軟件可實現手動配置和高達每秒5 k個樣本的數據采集。
需要更高的采集速率> 5k樣本/秒（通過模擬輸出連接器獲得全帶寬）的外部數據采集系統。 演化模塊與SCAI智能連接器兼容； 這些接頭包含一個帶有傳感器校準參數的EEPROM，用于自動配置。
Evolution平臺是模塊化概念（DIN導軌），可升級和擴展
- 主要特征
? 高達15 kHz的靜態或動態測量
? 應變、溫度、壓力、位移
? 有SCAI接頭的即插即用技術
? 多項式傳感器因子
? 用于配置和數據采集的Evolution軟件，最高可達5 k個樣本/秒。
? 模擬輸出0-5V / 16位分辨率
? TS35 DIN RAIL卡扣式
- 應用
? 實驗室
? 研發
? 巖土工程
? 水壩、堤防和水庫
? 土木工程
? 鐵路
? 航空航天
? 低溫
? 工業過程控制
- EVOLUTION 模塊和機箱
多功能：FPI-HR和FPI-HS模塊在同一機箱上兼容

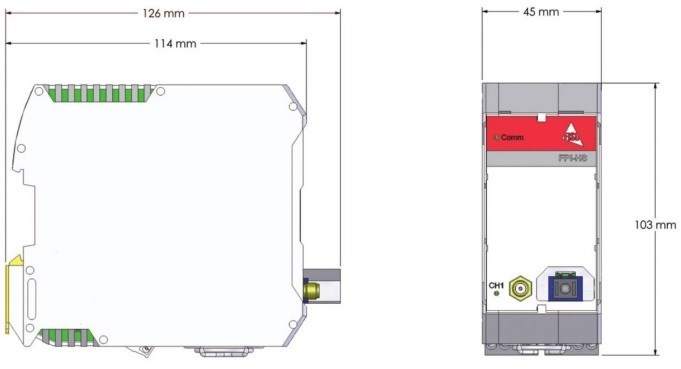

- 尺寸 : FPI-HS 模塊
- 底盤和機架安裝
- 底盤和機架安裝
除以機箱上連接的FPI模塊的數量。 模擬輸出可直接在讀取模塊上使用，提供完整的采集速率； 例如，插入模擬設備的FPI-HS速度為15k樣本/秒。

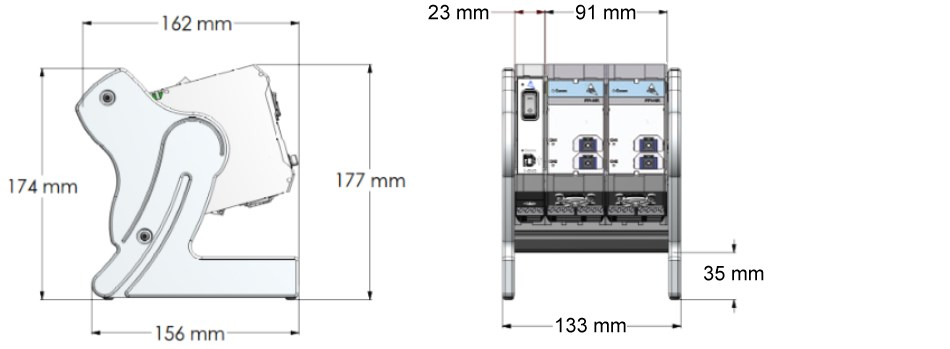

- 尺寸 : EVO SD-2 機箱

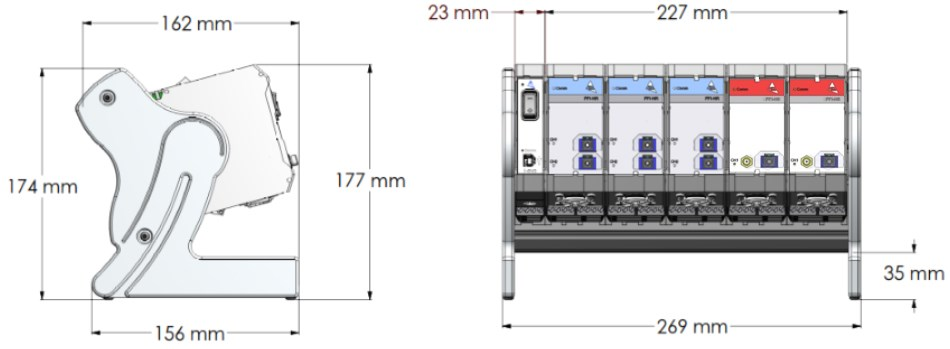

- 尺寸: EVO SD-5 機箱

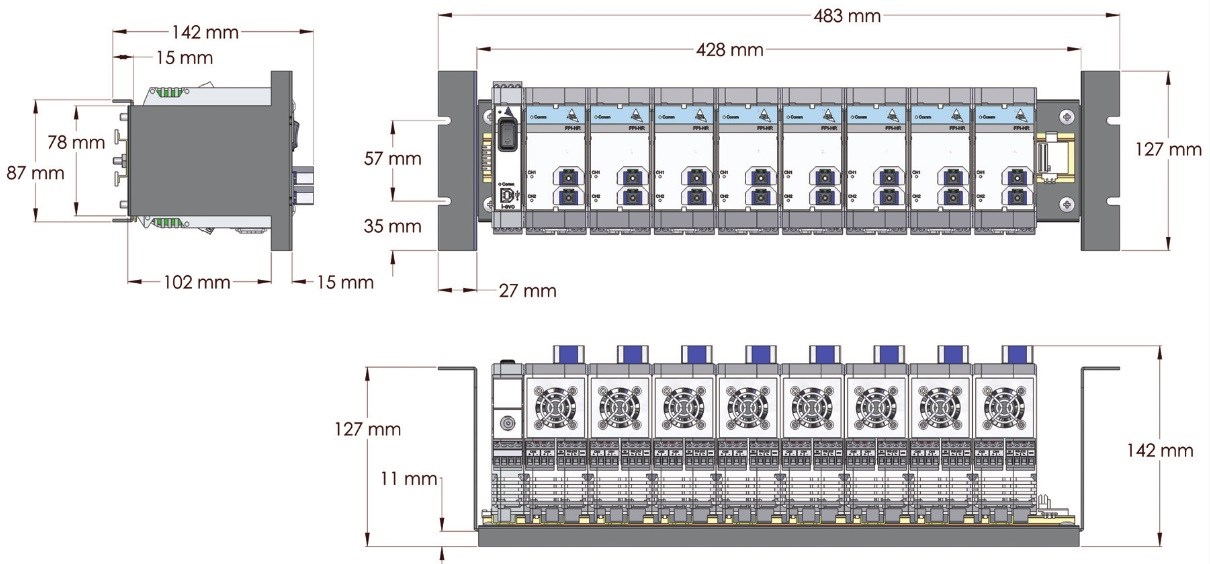

- 尺寸 : EVO RM 底盤固定機箱
- EVOLUTION 軟件 (與機箱一起提供)

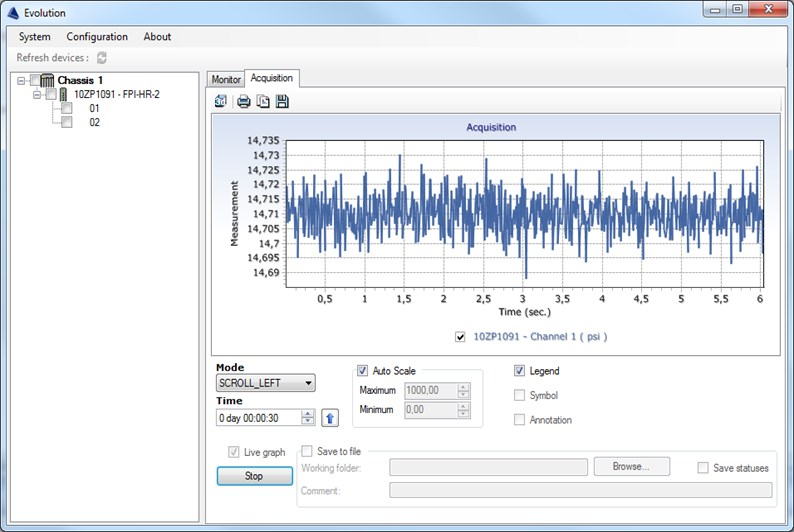

簡單的監測和實時繪圖
用戶可以選擇讀取實際測量值，也可以使用用戶指定的屏幕刷新率實時繪圖。

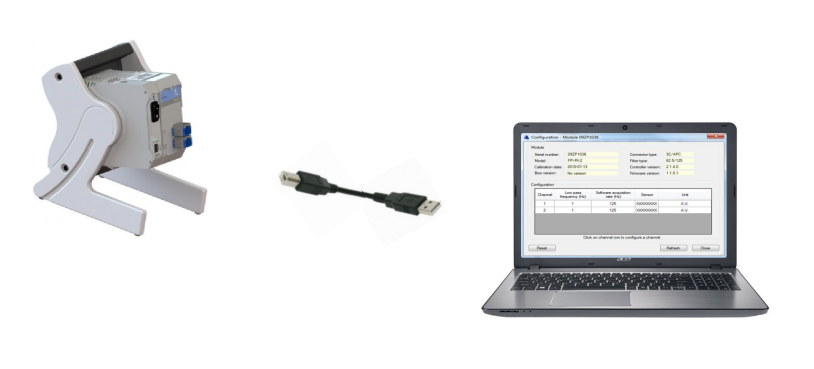

配置和控制讀數儀
最常見的設置用戶將0-5V模擬輸出電平配置為感興趣的測量，但最終用戶還將享受視覺確認傳感器與儀器之間正確通信的樂趣。
輸出數據
盡管用戶通常可能更喜歡在FPI-HR上使用250Hz / 125Hz模擬輸出，但數據也可能以多種文件格式記錄和保存。

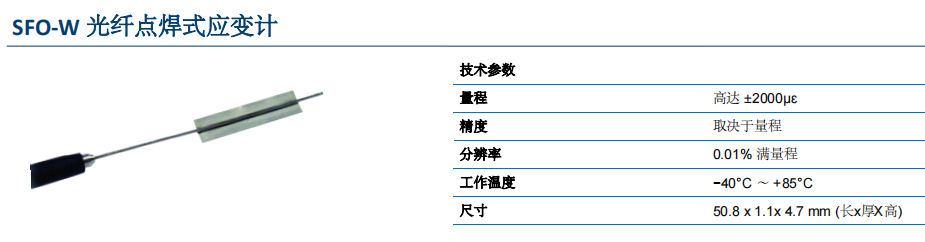

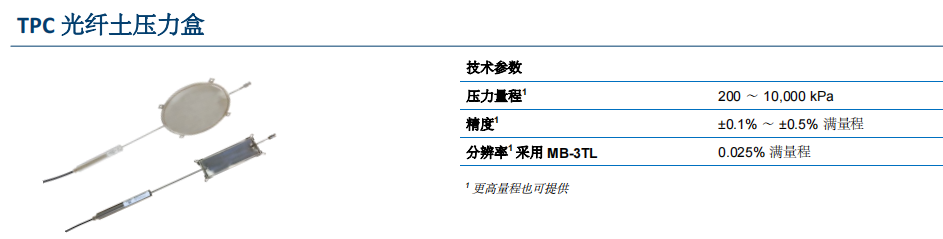

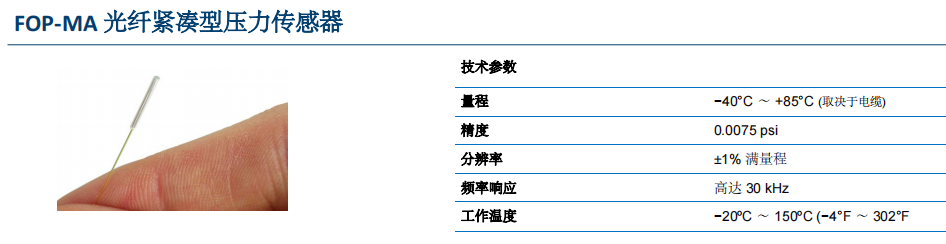

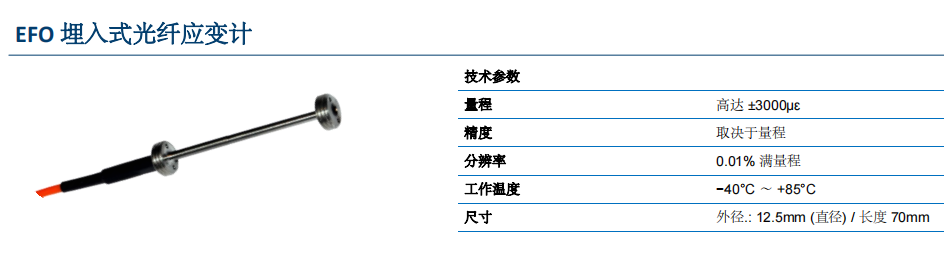

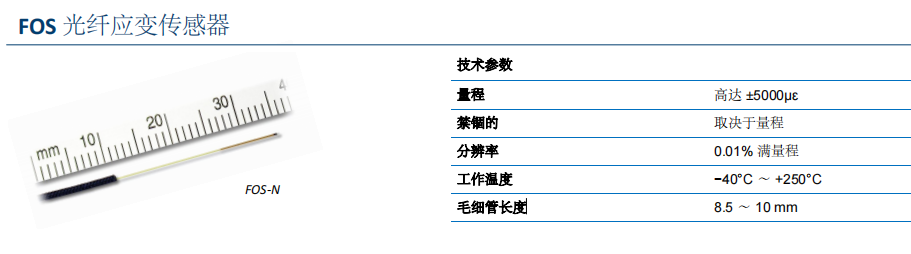

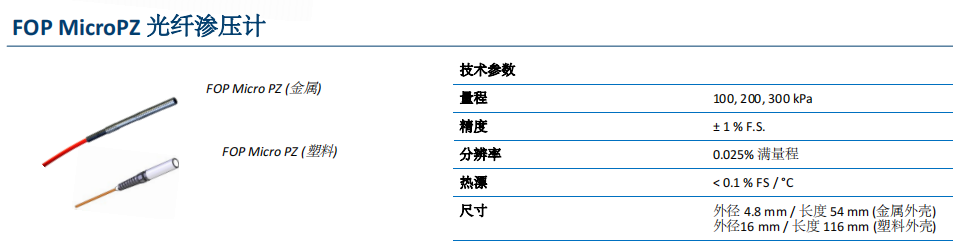

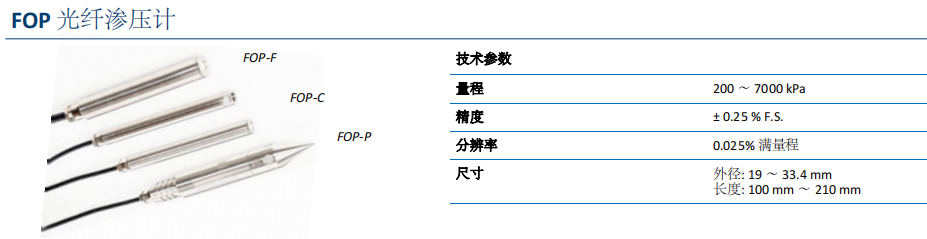

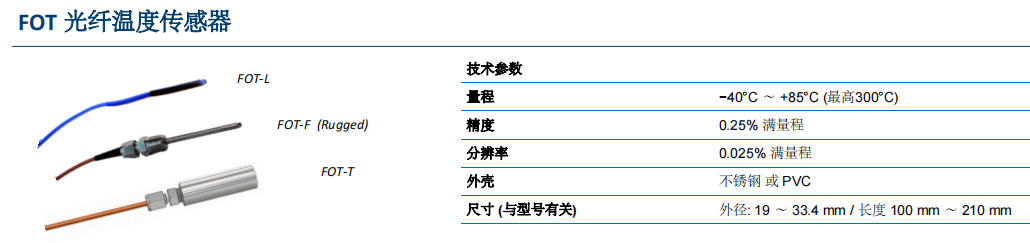

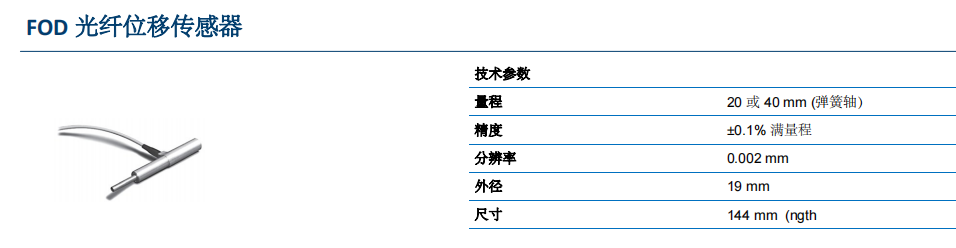

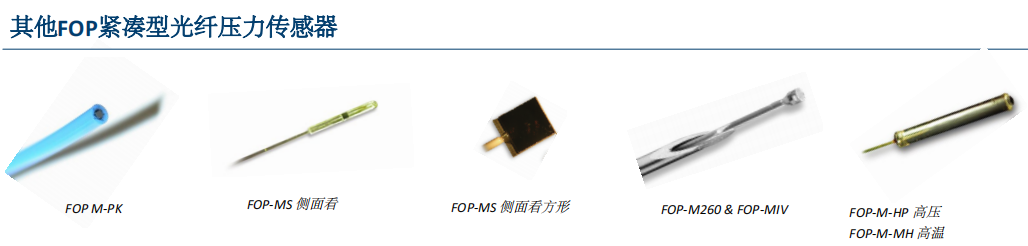

- EVOLUTION 平臺與以下傳感器兼容：
- EVOLUTION 平臺與以下傳感器兼容：
- EVO—Evolution 平臺—配件和訂購信息
? Evolution FPI-HR 單通道高分辨率光纖信號調節器； 高達250 Hz
? Evolution FPI-HR 雙通道高分辨率光纖信號調節器； 高達125 Hz
? Evolution FPI-HS 單通道高速光纖信號調節器； 高達15 kHz
? 15.2060.cc Evolution SD-2*機箱，最多可容納2個FPI模塊
? 15.2060.cc Evolution SD-5* 機箱，最多可容納5個FPI模塊
? 15.2060.cc Evolution RM-8* 機架式機箱，最多可容納8個FPI模塊
? I-EVO EVOLUTION USB TS 35 DIN RAIL的通訊總線模塊（無機箱）
? AC 適配器 - 輸入:100-240V 1.5A - 輸出: 24V 70W 2.5mm R/A
? 220V歐洲電源線92-2525-250BKH
? 接線端子（DIN導軌）ME-2個（兩個）FPI模塊的接線端子
? A型USB電纜到B型（2米）
? TS 35 DIN RAIL的插針接觸接口（無機箱）
? 延長電纜-實驗室電纜和加固電纜
? EasyThrough 和 Patchcords
? EVOLUTION 軟件
*包括交流適配器，電源線，I-EVO USB通信模塊，接線盒，USB電纜和EVOLUTION軟件
- EVOLUTION 模塊

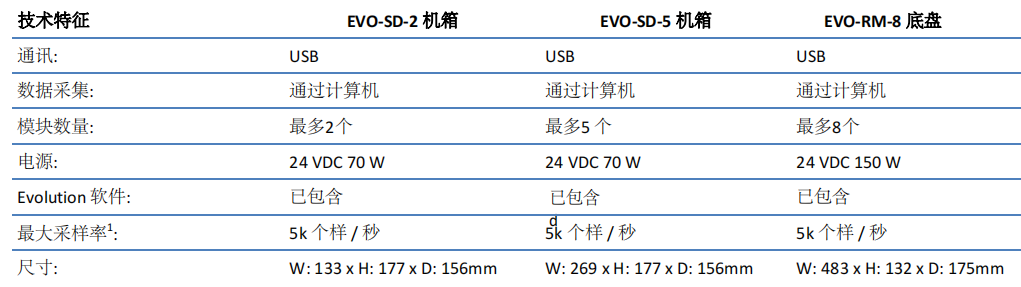

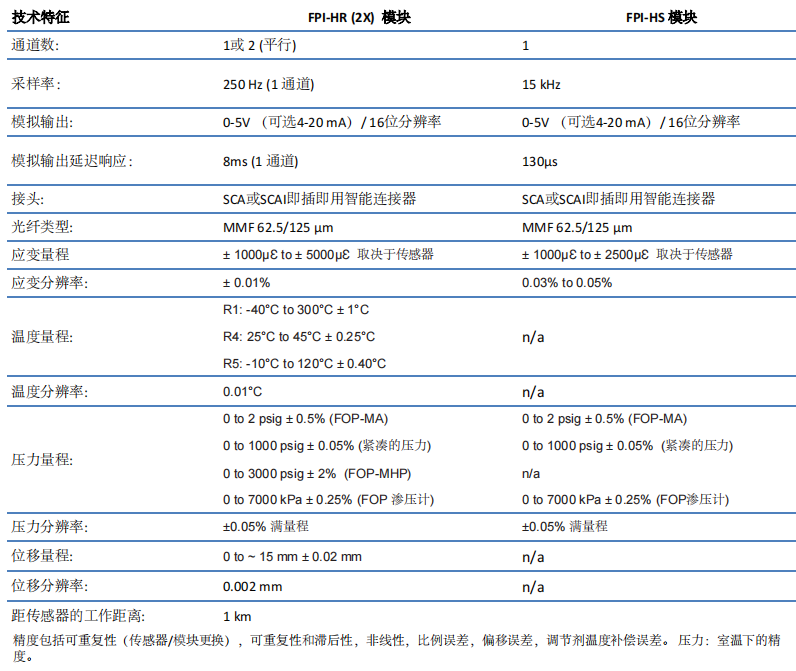

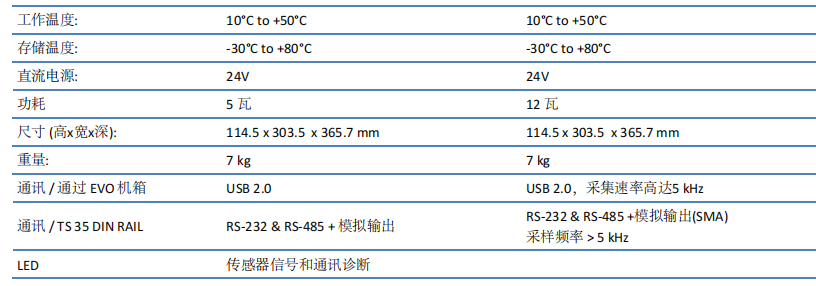

- 技術參數
- 2022-07-19EVO - Evolution 模塊
