光纖產品入門套件
型 號：
原產地：加拿大Roctest
用 途：FISO 入門級 / 教學用套件是第一個為小型監測項目以及教育演示和
測試而設計的現成監測系統。 它包括實施基本監測項目或?qū)嶒?yàn)室測
試所需的所有硬件和軟件組件，而無需有關光纖傳感的專門知識。
其它傳感器和模塊可以單獨訂購。
光纖產品入門套件
- 一般說明
FISO 入門級 / 教學用套件是第一個為小型監測項目以及教育演示和測試而設計的現成監測系統。 它包括實施基本監測項目或?qū)嶒?yàn)室測試所需的所有硬件和軟件組件，而無需有關光纖傳感的專門知識。其它傳感器和模塊可以單獨訂購。
- 技術說明

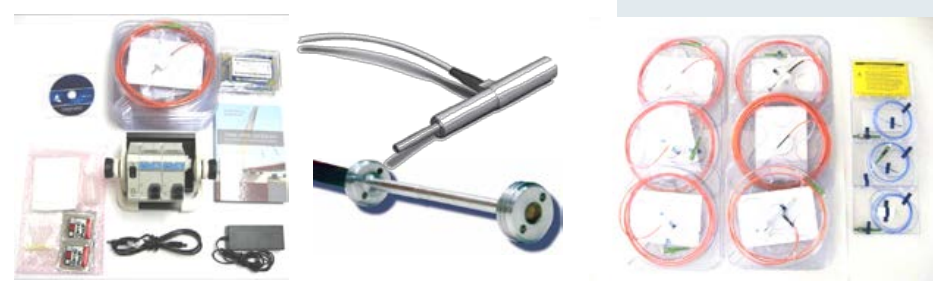

套件包含：
? 1個Evolution 系統讀數儀， 4通道EVO-SD-2
o 2個模塊FPI-HR-2雙通道（每個通道高達125Hz的采樣率）
o USB 通訊
o SCAI接頭（將校準數據傳送到信號調節器模塊的智能芯片）
? 1個SDB 可視化軟件許可證（高級可視化和警報）
? 2光纖溫度傳感器FOR-L
? 2個光纖應變傳感器FOS-N
? 1個光纖壓力傳感器FOP-MIV
? 1個光纖埋入式應變傳感器EFO-N
? 1個光纖點焊式應變傳感器SFO-W
? 1個光纖位移傳感器FOD-AL
? 1個光纖微型滲壓計FOP-MP
? 由Smartec SA的BrankoGli?i?和Daniele Inaudi撰寫的一本名為《用于結構健康監測的光纖方法》的書
? 1個清潔工具包，帶20個迷你泡沫棉簽，一包無紡布濕巾4”x4”，1 瓶LDPE 2oz，8個 Electro-Wash MX通用清潔劑/除油劑濕巾
- 特征
? 靜態或動態測量，每個通道最高125 Hz
? 應變、變形、溫度和壓力傳感器
? 自動控制
? SCAI技術：標定包含在連接芯片中
? 數據分析和顯示軟件
- EVOLUTION 系統EVO-SD-2
158mmx182mmx236mm的平臺最多可容納2個FPI-HR模塊。 USB通信，擴展RS-485，通過外部計算機的數據記錄存儲器（不包括在內）
- FPI-HR 模塊
帶2個SCAI接頭的解調儀模塊。 每個模塊允許同時以高達125 Hz的采樣率測量2個傳感器。 它提供的分辨率高達滿量程的0.05％，精度為滿刻度的0.5％。
每個模塊上都有模擬輸出（0-5 V / 4-20 mA，16位分辨率）
- 光纖溫度傳感器FOR-L
FOT-L提供的測量基于反射光的變化（與發射光相比），這歸因于傳感器中使用的高度穩定的玻璃的熱膨脹。
溫度工作范圍：-10°C至120°C，分辨率0.01°C，精度±0.4°C，響應時間21.5 秒
- 光纖應變傳感器 FOS-N
應變計是圍繞Fabry-Perot干涉儀（FPI）設計的。 當粘合到樣品上時，傳遞到傳感器的應變將通過讀數轉換為工程單位。
應變量程±1000με，分辨率為滿量程的0.01％（取決于信號調節器）
- 光纖壓力傳感器 FOP-MIV
FOP-MIV光纖壓力傳感器基于成熟的Fabry-Perot干涉儀技術。 該傳感器的獨特設計基于硅膜片的撓度測量。 壓力使Fabry-Perot腔的長度發生變化，該變化由光纖信號調節器測量。
壓力量程-300 mmHg至300 mmHg（±40 MPa），精度為滿量程的1.5％，分辨率<0.3 mmHg（40 Pa）

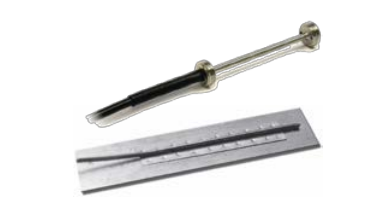

- 光纖埋入式應變傳感器 EFO-N 和 點焊式傳感器 SFO-W
EFO是一種70mm長的傳感器，旨在埋入混凝土中。 它由一個不銹鋼主體和兩個法蘭組成，以更好地與混凝土粘合。
SFO-W由25.4 mm長的小直徑不銹鋼管焊接在鋼板上組成，適用于在鋼表面上進行點焊。
量程±1000με，分辨率為滿量程的0.01％，橫向靈敏度為滿量程的0.1％（取決于信號調節器）
- 光纖位移傳感器 FOD-AL
FOD是絕對位置傳感器。 其設計基于安裝在可移動軸上的薄膜菲索干涉儀（TFFI）。
線性行程20 mm，分辨率0.002μm，精度±0.02μm
- 光纖微型滲壓計 FOP-MP
FOP-M260光纖微型滲壓計的直徑為260微米，與目前的FOP-MIV壓力傳感器相比，尺寸減小了50％。
用于結構健康監測的光纖方法
結構健康監測的光纖方法是作為實施監測系統的逐步指南而組織的，其中包括常見結構及其最常監測參數的示例。
用于結構健康監測的光纖方法是土木，結構和巖土工程領域的從業工程師的寶貴參考。 研究土木和結構工程的學者和本科生/研究生也將對此感興趣。
- SDB 可視化軟件
SDB 視頻軟件是SDB套件的一部分。 它可以在同一窗口內同時顯示在定義的監視期內從數據庫中選擇的傳感器的幾種不同視圖。
