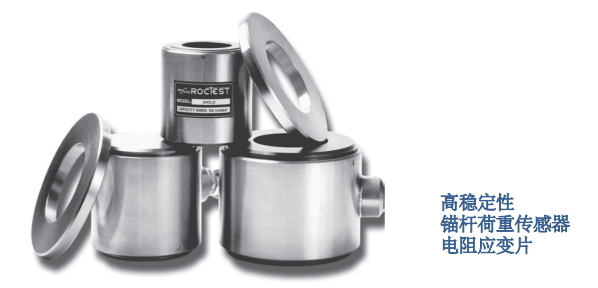

ANCLO - 電阻式錨桿荷重傳感器
型 號：ANCLO
原產地：加拿大Roctest
用 途：堅固的ANCLO荷重傳感器用于測量拉伸或壓縮荷載。 多才多藝的設計適合所有類型的錨桿或錨索。
ANCLO - 電阻式錨桿荷重傳感器
堅固的ANCLO荷重傳感器用于測量拉伸或壓縮荷載。 多才多藝的設計適合所有類型的錨桿或錨索。
- 概述
荷重感測元件是由高強度熱處理的鋼或鋁制成的閥芯，可承受惡劣的搬運和加載。電阻應變片連接到閥芯的外圍。應變片安裝在全橋結構中，可以補償不均勻分布的加載。高電阻應變片使得電纜影響最小化。 荷重傳感器可以補償正常測試期間遇到的溫度變化。
帶O形圈密封的鋼制外殼覆蓋閥芯，并保護應變片免受機械損壞和水的滲透。普通PVC電纜直接連接到壓力盒，或通過可拆卸的多針接頭連接。在大型壓力盒上，電纜出口平行于鋼制外殼的表面，以提供更好的間隙。
- 主要特征
多功能的設計，適合所有類型的錨桿或錨索
與常規應變讀數儀兼容
可用于監測支撐荷載
堅固的防水結構
高穩定性和高靈敏度
溫度補償
可偏心加載
- 應用
巖石螺栓和土釘監測
礦山和邊坡穩定監測
用于深基坑的錨固系統
用于浮力結構的系緊錨
結構中的加載監測
錨固的擋土墻

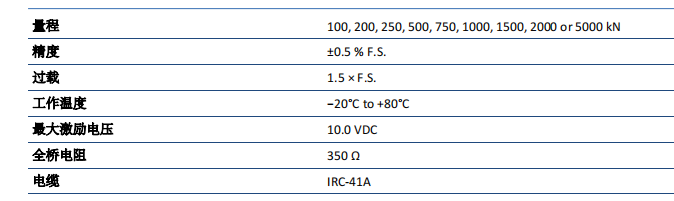

- 技術參數
載荷量程僅是名義上的，可以根據項目要求進行修改。
有關尺寸，請聯系我們。
系統精度取決于最終加載條件。
- 安裝
荷重傳感器所抵靠的表面應平整，并垂直于錨栓或系桿的軸線。 可能需要一層砂漿或混凝土制成的座墊。 建議在傳感器底部和軸承表面之間使用適當厚度的承重板。 承重板，荷重傳感器，加載分配板和錨固頭組件依次擰到錨固件上。
- 訂購信息
請指定:
? 量程
? 中空或實心傳感器
? 電纜連接荷荷電纜長度
? 水下防水接頭
- 可選附件
? 荷載分配板和承載板
? 帶有對中器襯套的荷載分配板
? 讀數儀: P-3, SENSLOG
